Service beurt Marantz DA-12 D/A Converter.

Harry – “Mooi”

Albert9000 – “Lekker veel koper…..”

Vandaag maar eens kort een blik geworpen op de DA12.

Wat valt op :geek:

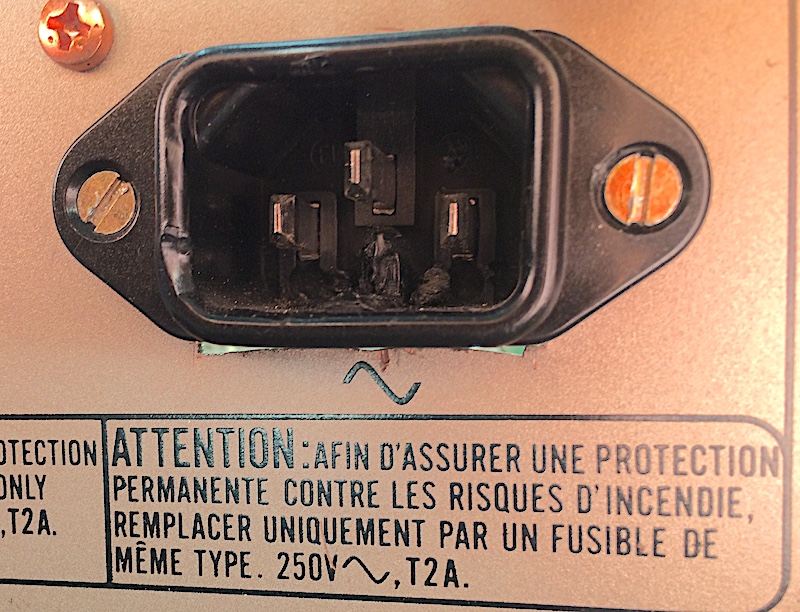

De High-End Net-entree, er is een een blok plastic onder Aardpen weg geknipt, een C15 euro gemod naar C13 euro

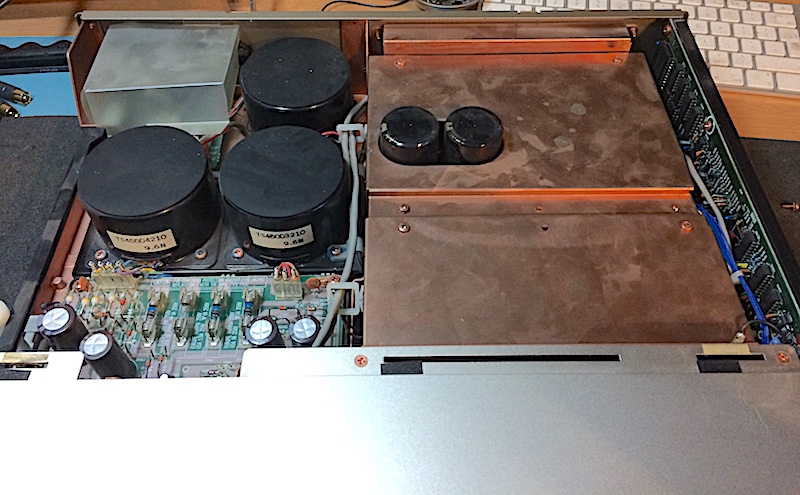

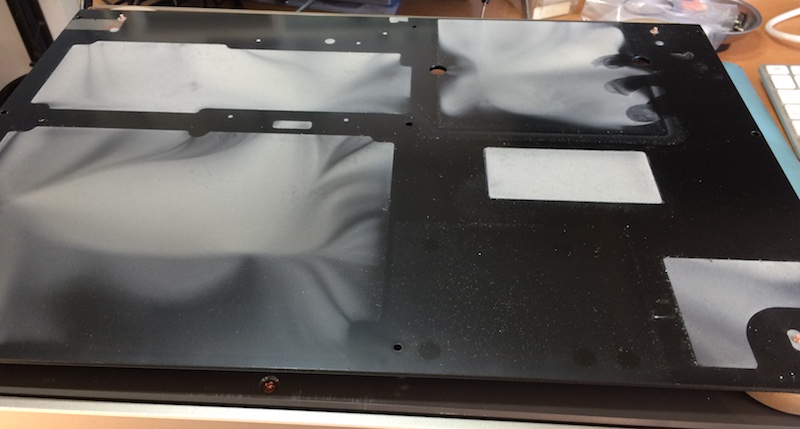

Stof

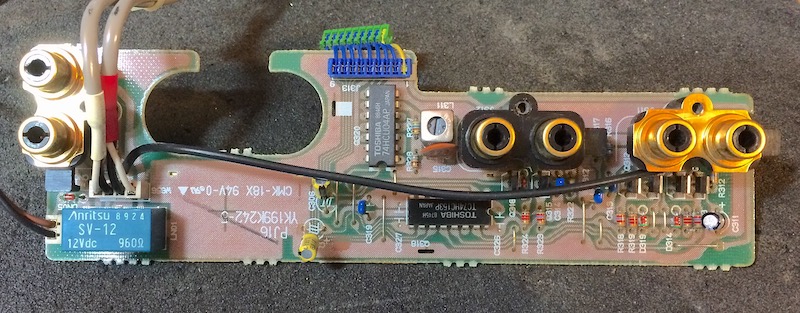

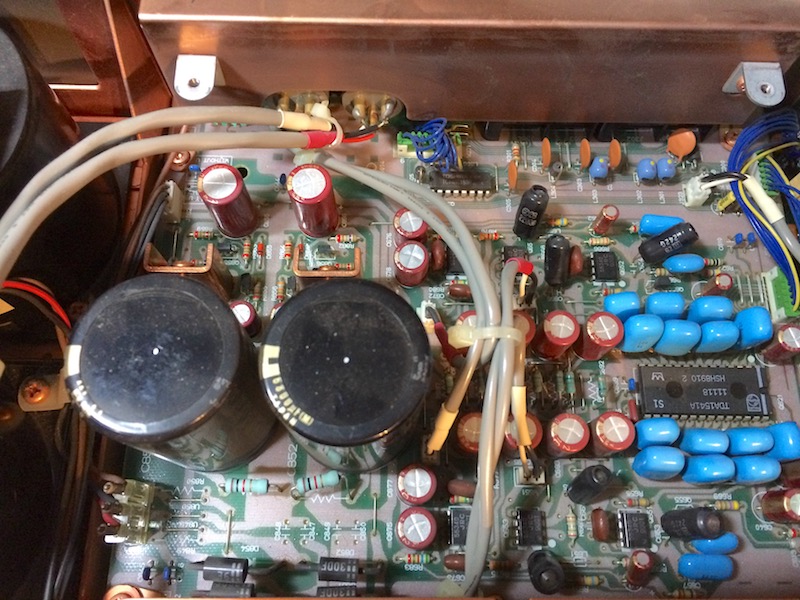

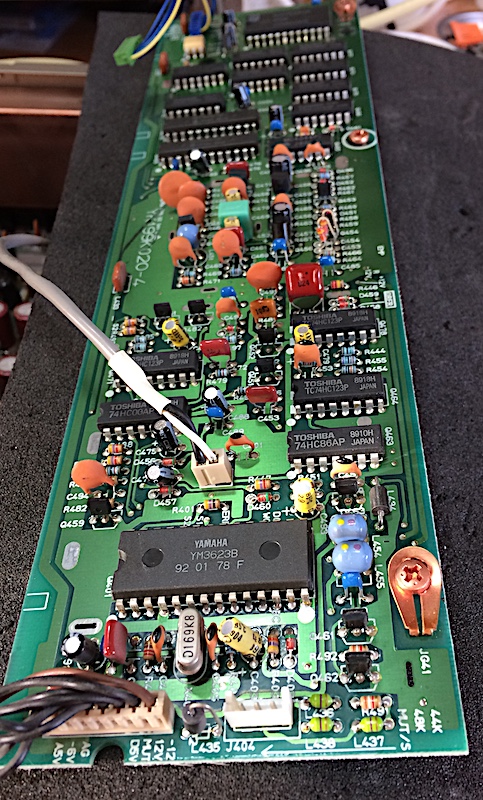

Het Digitale inputboard met Jitterkiller en Oversampling filter..

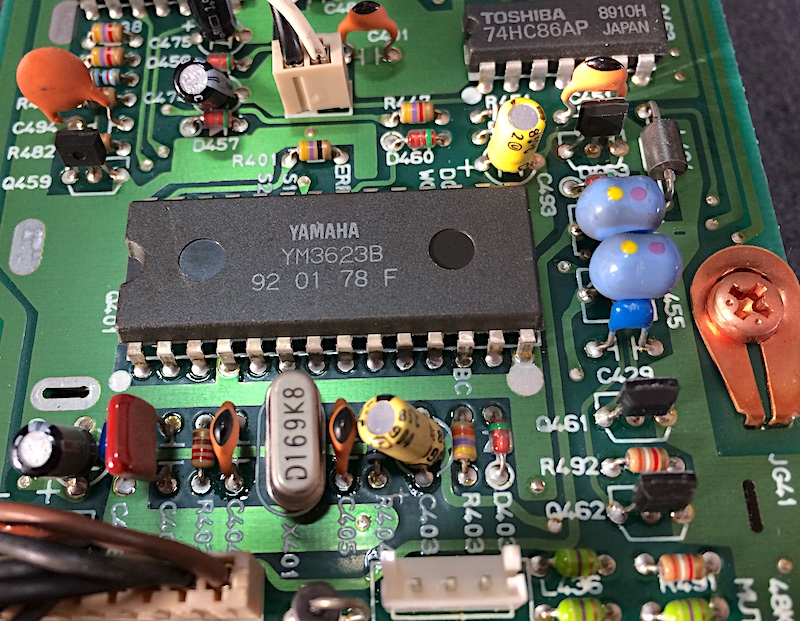

De S/P-dif ontvanger een Yamaha YM3623B

Het Digitale Filter SAA7220A en tevens Digitale output.

Voor de nerds wat klopt hier niet..?..

mae – “De Yamahachip is wellicht al eens vervangen geweest? Datum is 1992 terwijl de rest maximaal 1989 is. En natuurlijk zonde van het hak- en breekwerk in en rondom die netentree…”

MGf – “Ik voel me hierbij wel aangesproken. 😉
Een SAA7020P/A verwacht ik niet in combinatie met een TDA1541A (S1), daar verwacht ik een SAA7020P/B. 😯 :lol:”

Precies .. :geek: , een gedowngrade-de DA-12…ik verslik me zowat in de cognac :mrgreen:

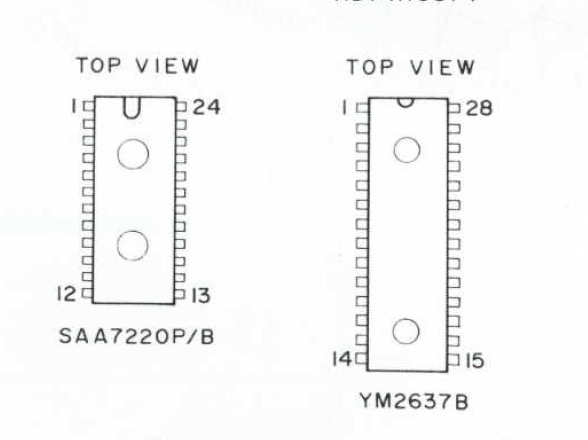

Het service manualspreekt over een SAA7220P/B

Inderdaad hier is gesoldeerd. ( rechts op de foto )

De Datum op de Yamaha chip is ook wel interessant, ik zal nog eens kijken of daar ook aan gesoldeerd is..

Vanavond de dwaalgast eruit gehaald.

Het juiste type terug geplaatst.

Ook nog even naar de Yamaha chip gekeken maar die zit er vanaf de fabriek in…

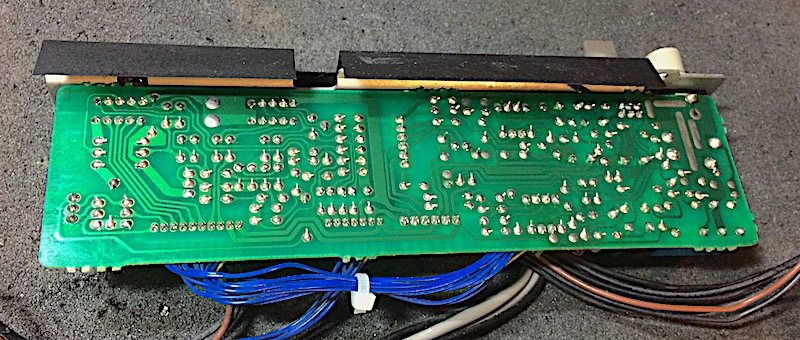

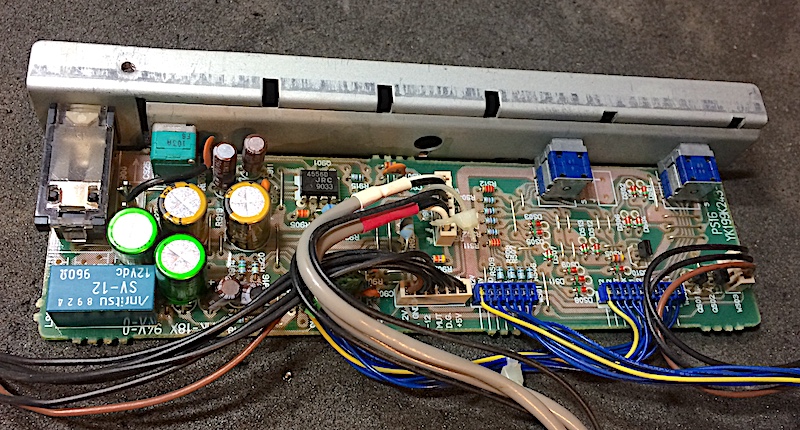

Frontprint onderhanden genomen , hierop koptelefoon-amplifier en volumepot en bron / monitor keuze schakelaars

Netjes opnieuw solderen

De defecte gloeilampjes met lichtblauw kousje

Compartimentjes voor de Lampjes

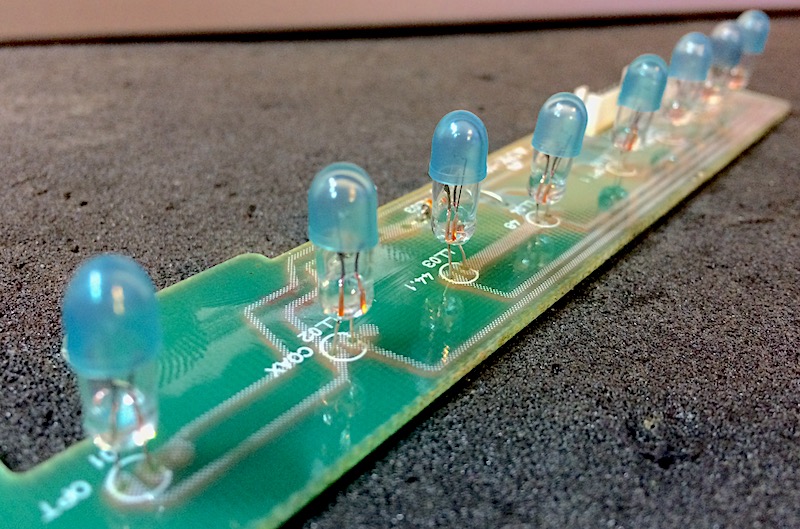

Lampjes maken plaats voor leds

Het resultaat, de leds hebben een lichteblauw kleur bijna gelijk aan display van cd-speler

Stukje voeding..

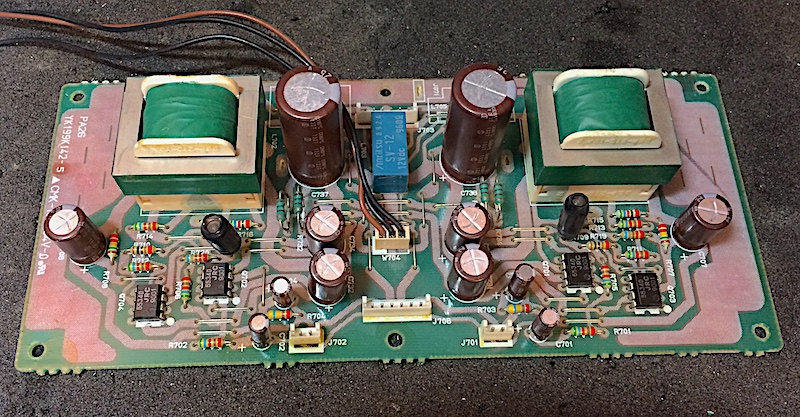

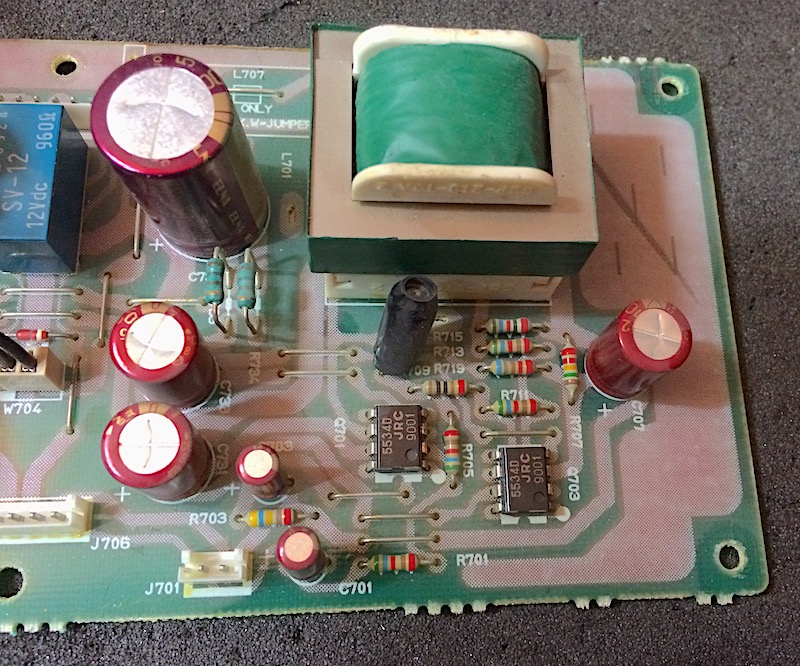

Kanaal van de trafo gebalanceerde uitgang

Nieuwe Elco’s

Netjes hersolderen

Hoewie Loewie – “Ach ach Bram, wat een mooie revisie weer. Genot om te lezen en kijken”

Xabra – “Klasse Bram. Respect voor jouw werk “

Rechts – Coaxiale digitale interface in en uitgangen
Links – Analoge uitgang met Mute relais

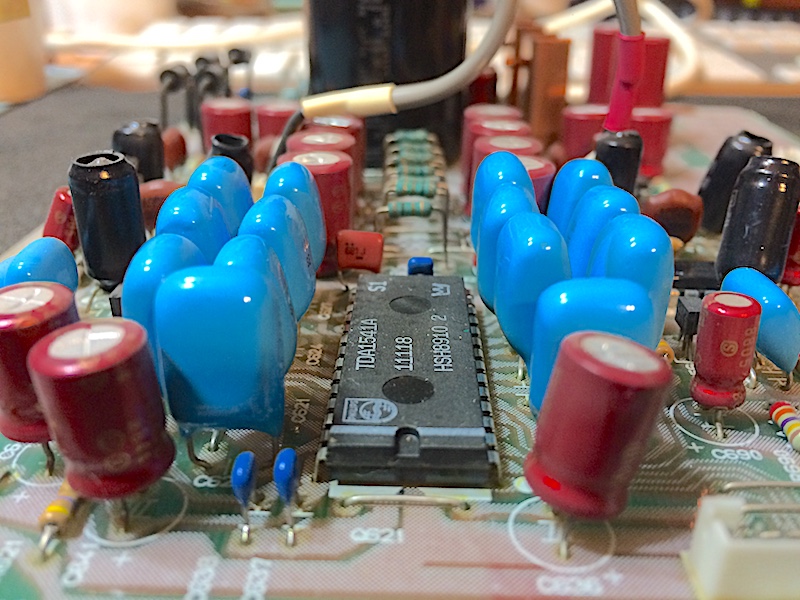

Audioboard en dikke voeding voor TDA1541As1 en Audio- Opamps
Onderin de Optische Digitale in en uitgangen

Testen.!!!

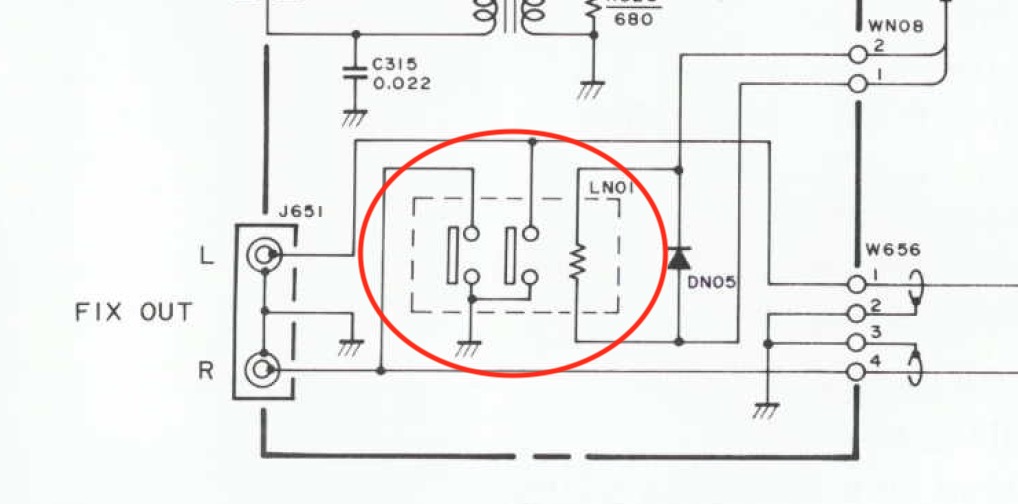

Harry – “Alleen mute relais en geen mute torren? Da’s wel mooi.”

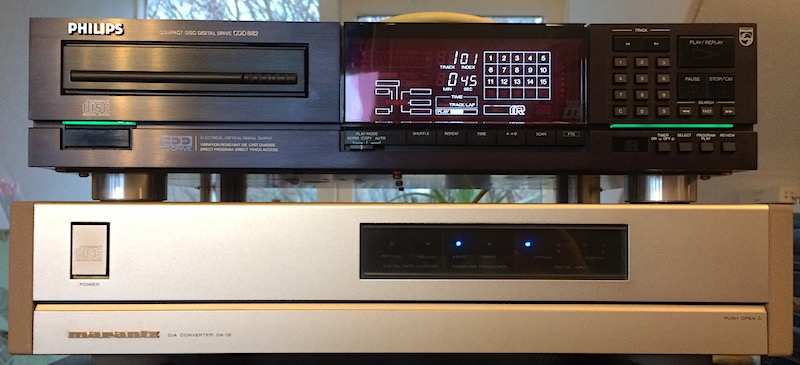

Kijk…

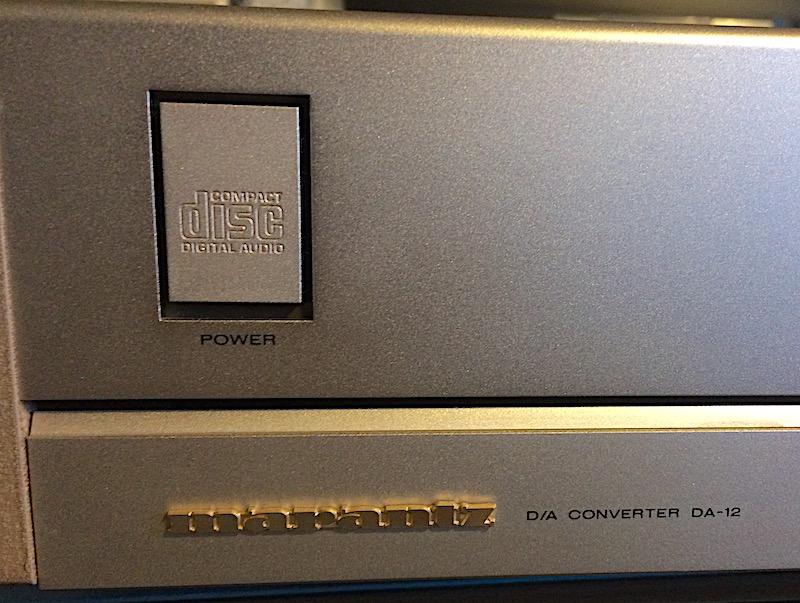

Harry – “T is geen Mona maar hier wordt je wel blij van “

Harry – “Daar zit de schoonheid ook aan de binnenkant, prachtige DAC hoor!”
