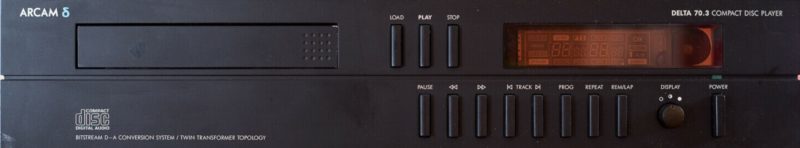

Arcam Delta 70.3

Voor paar tientjes een defecte Arcam Delta 70.3 gekocht .Klacht herkent CD niet.

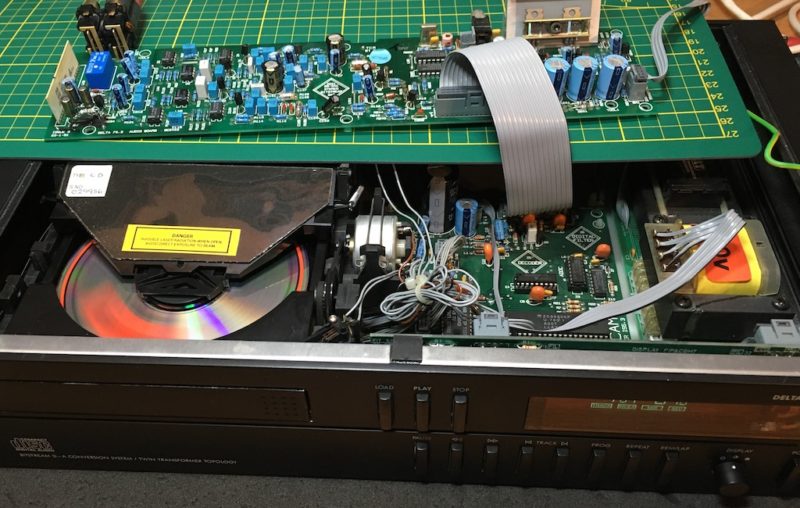

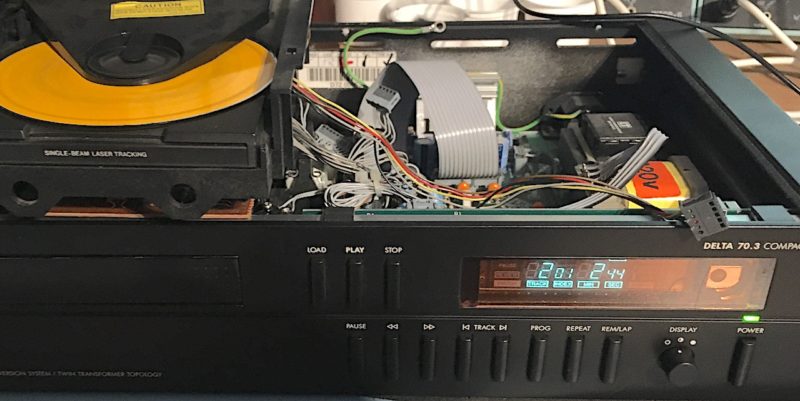

Eerst even snel testen met ander loopwerk , uit een CD 160 en dat werkt.Dat maakt het zoeken een stuk makkelijker toch..!?

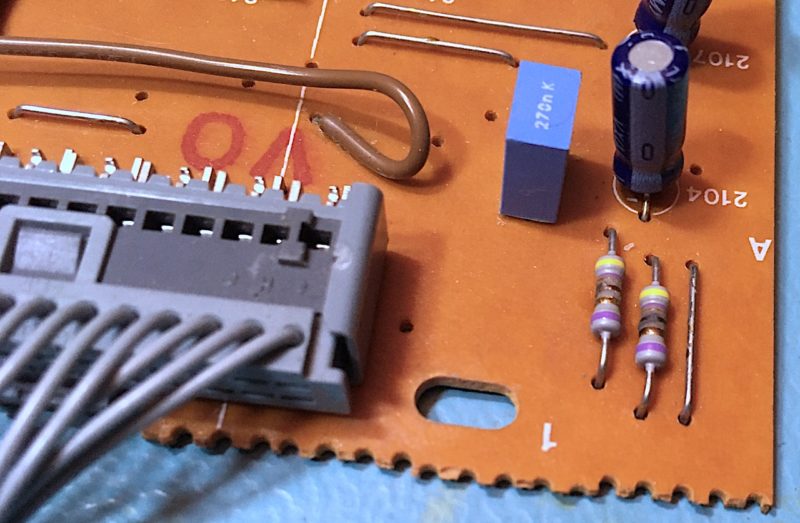

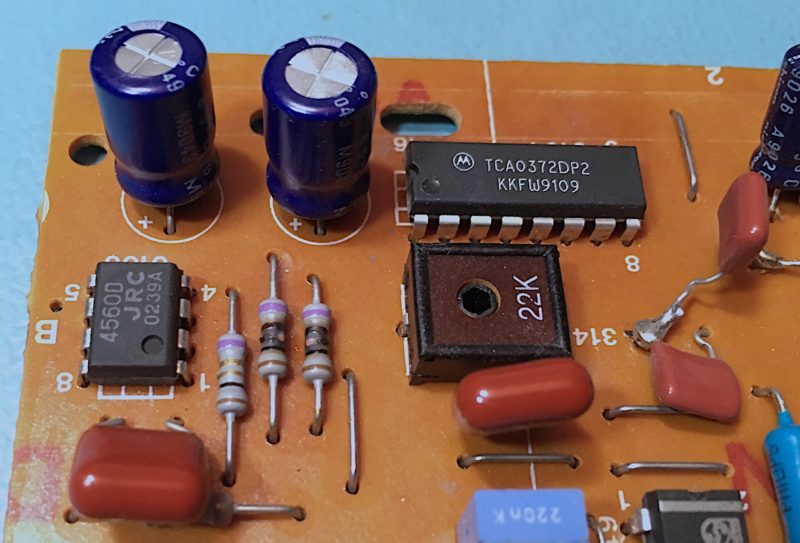

Orginele CDM print onderzoeken.

IK zeg duidelijk veiligheid weerstanden door.

Er is meer

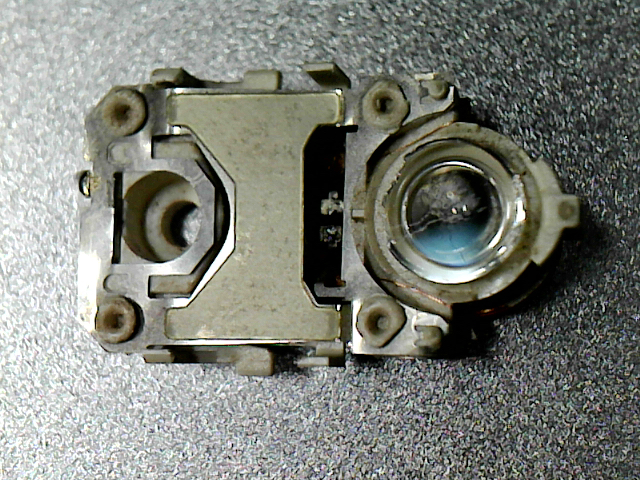

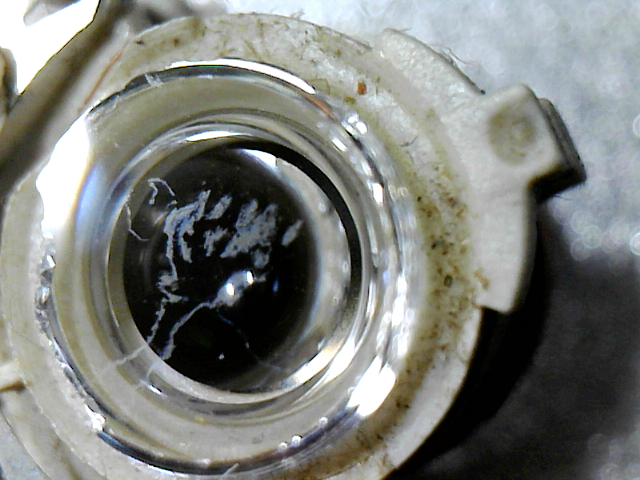

Lensje defect , krassen

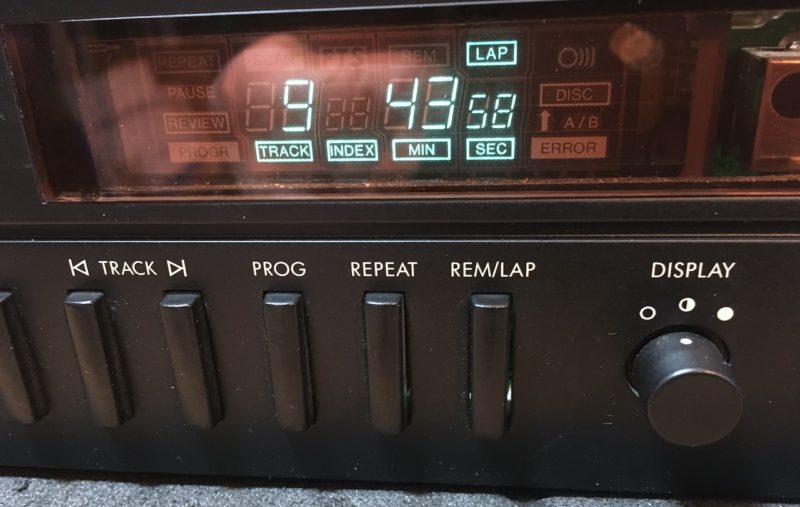

Na Swingarm transplantatie werkt de speler

Dan dir nog oplossen.

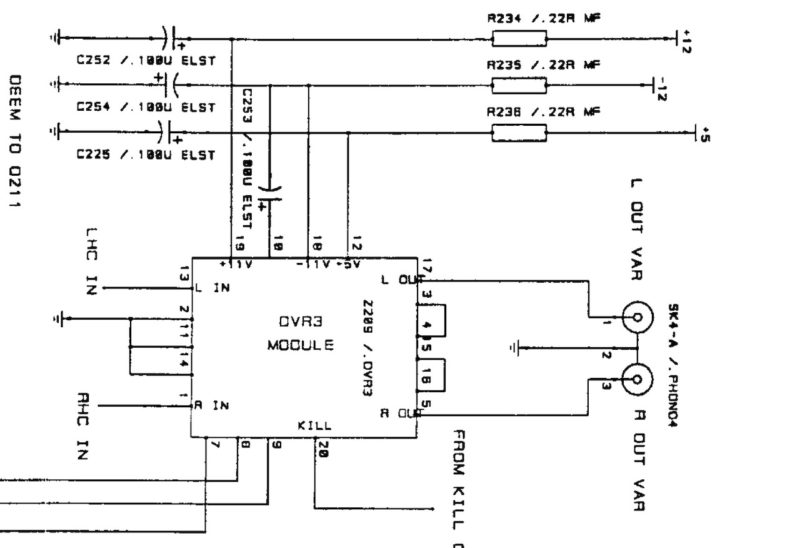

In het schema dit gebied

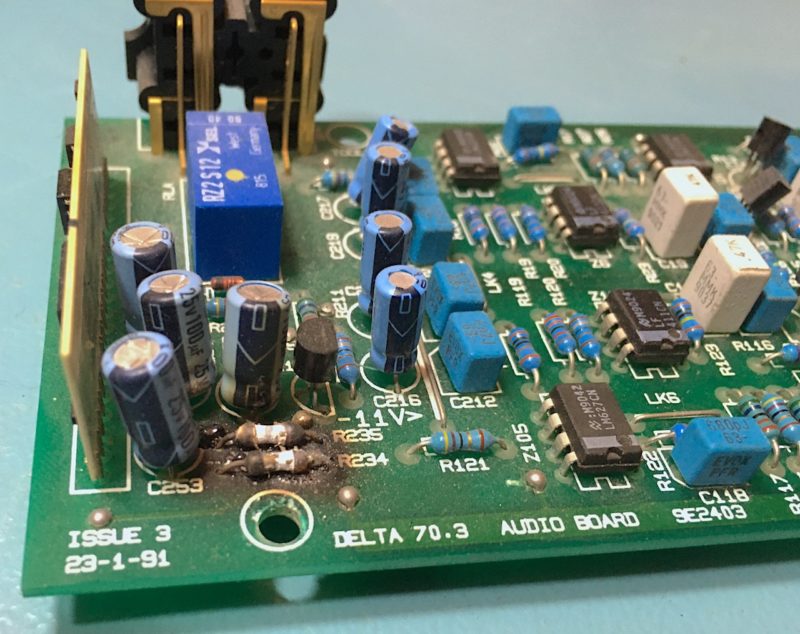

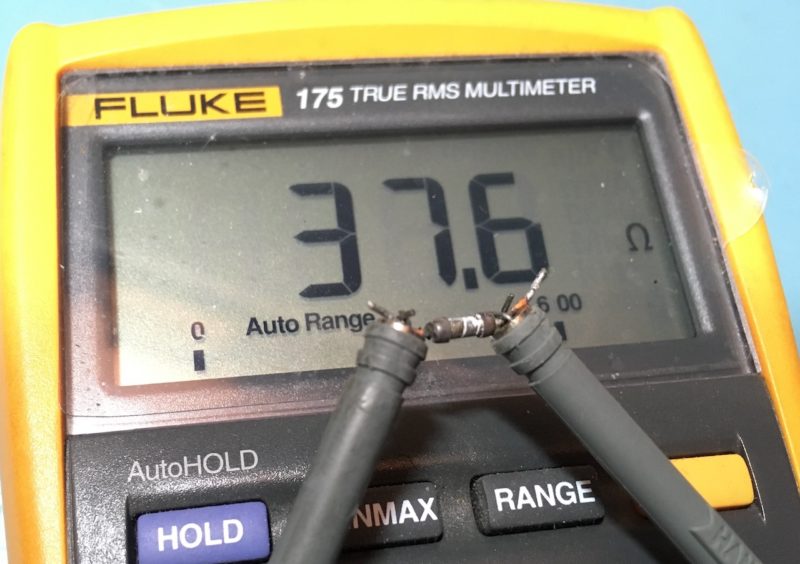

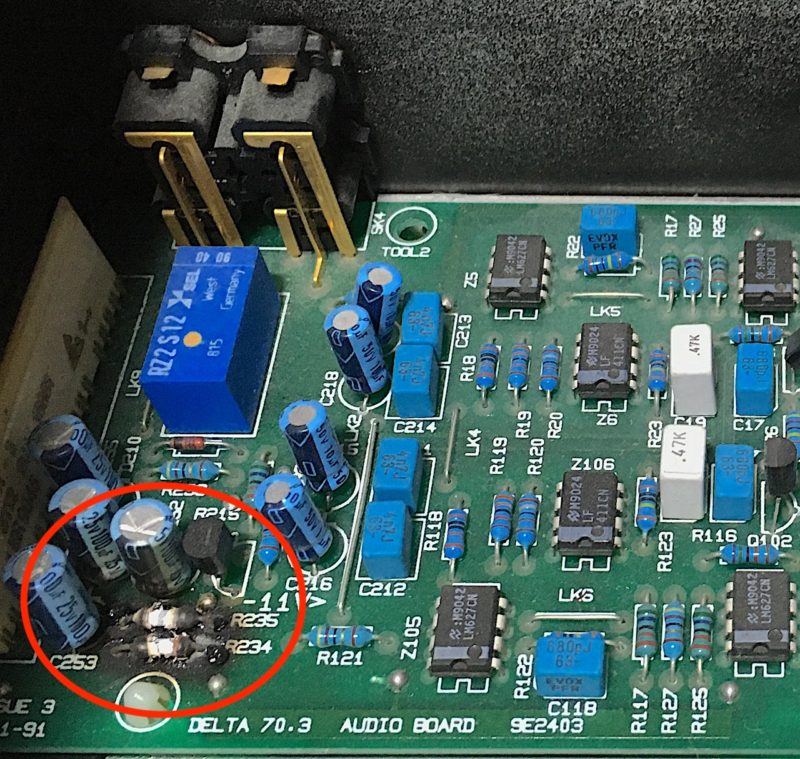

Hoe zo veiligheidsweerstand van 0.47 ohm….

Gefixed , diverse eilandjes stuk en printsporen beschadigd.

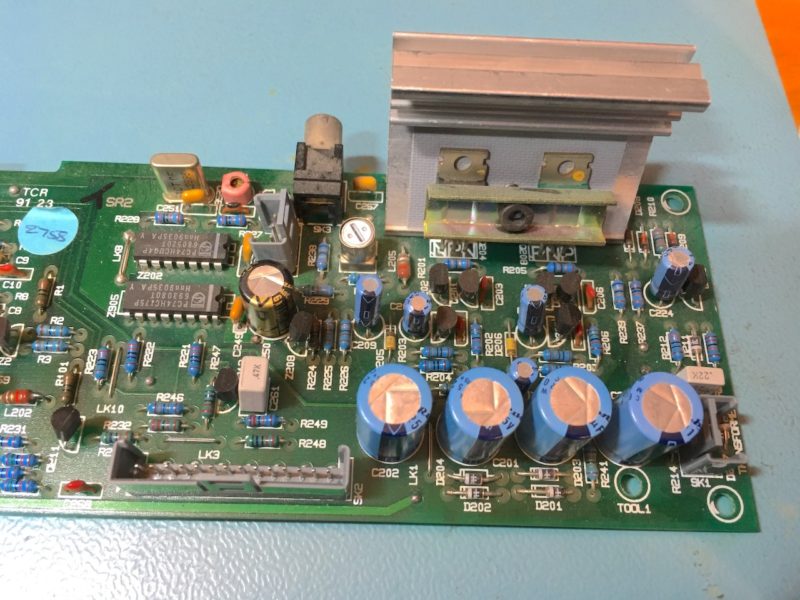

De voeding en oscilators en digitale uitgang.

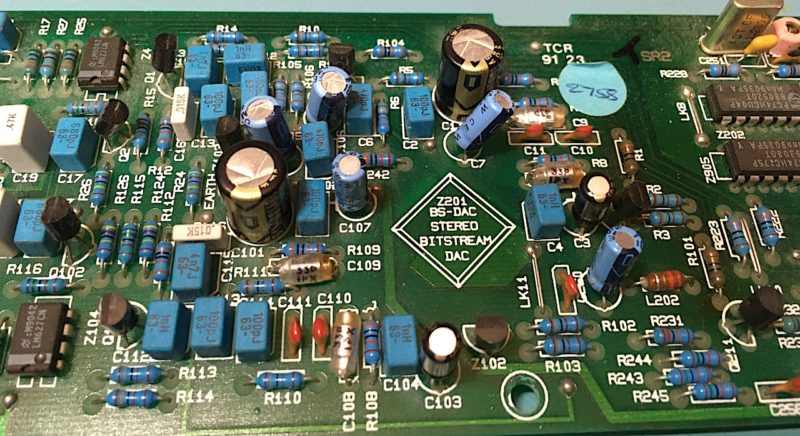

De Bitstreamdac zit an de onderkant, o,ja en Black-gate condensators.

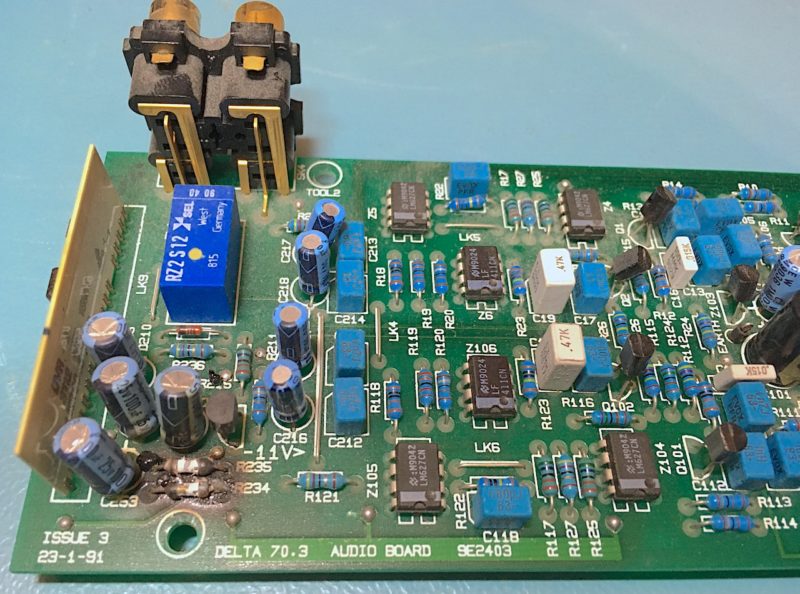

Uitgangen Fixed en regelbaar en het filter met deze keer LM 627 opamps

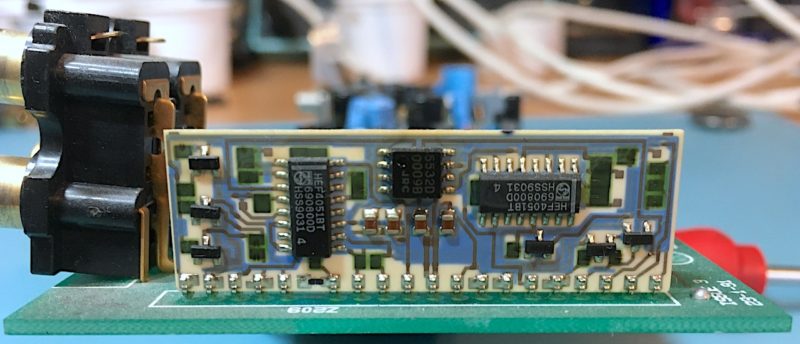

Regelbare uitgang ..
