Een CDD882 ombouwen naar een CDD882 Mk 2
Ik heb een defecte CDD 882 gekregen , die ik inmiddels heb gemaakt .
Nu heb ik het idee om deze te voerzien van een DAC en een audio uitgang.
Wat is er nodig voor de ombouw.
- Voeding
- TDA1541a S1
- Audio op-amps
- Kill circuit
We beginnen met de Voeding.
Testen en geen audio ..???? , Na wat zoeken de instinker gevonden door verbinding in SMD uitvoering ( 3376 )
Geen data van SAA7220B naar TDA1541A s1
Er moet nog een Kill circuit in de speler om in- en uitschakelen pieken te voorkomen.

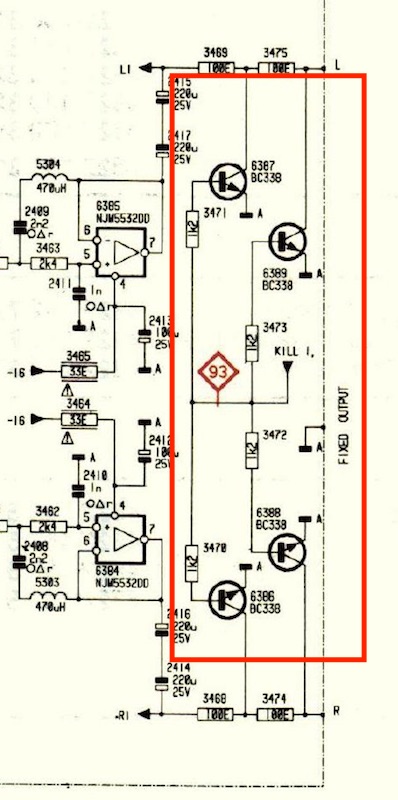

En omdat de meningen verdeeld zij over het gebruik van torren in de uitgang , ga ik voor de relais optie

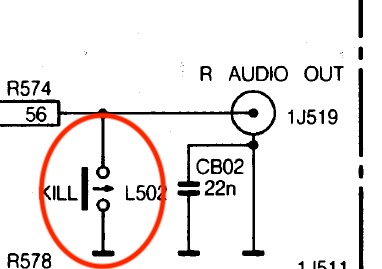

In een CD960 wordt gebruikt gemaakt van een Relais, staat als maak contakt in schema maar is in werkelijkheid een verbreek contact..
Kill-switch gebruikt in bijvoorbeeld CD10 van Marantz

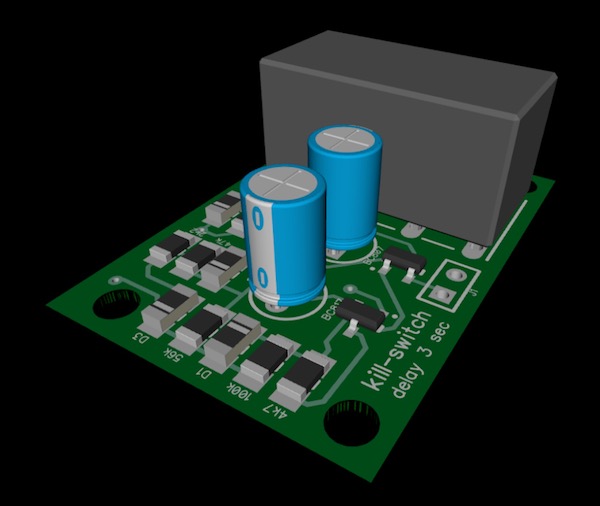

Circuit na gemaakt en printje ontworpen in DIP-trace
Kill-switch printje in bouwen
De CD882 had geen Display folie meer. Op Ebay een folie vervanger gevonden .

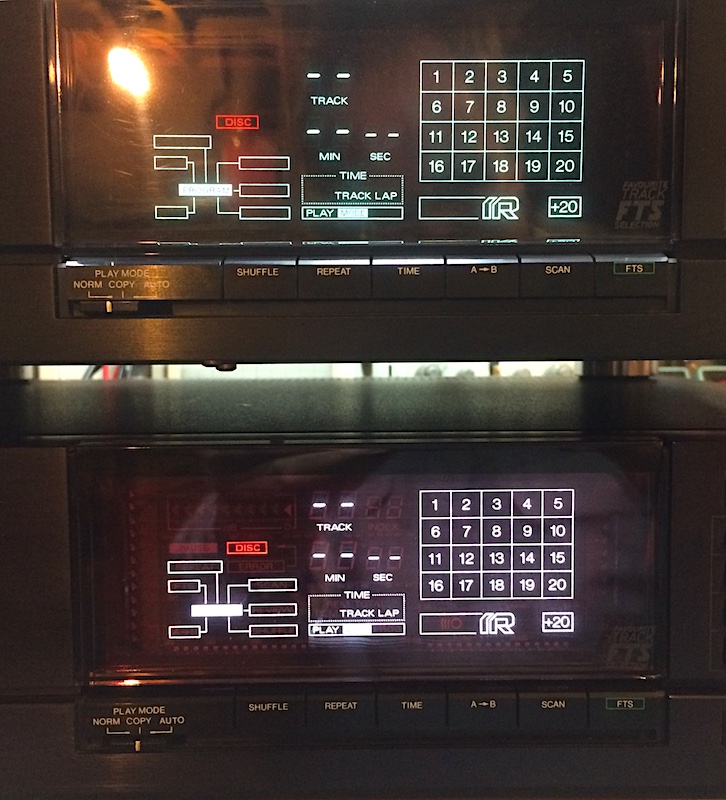

Hieronder boven CD882 met origineel folie , Onder de CDD882Mk2 met iets ander Folie
Het eind resultaat een CCD882 Mk 2 met licht blauwe leds.
Update 5-11-2019
Gaat een Eprom uit een CD880 de output level indicatie zichtbaar maken ?

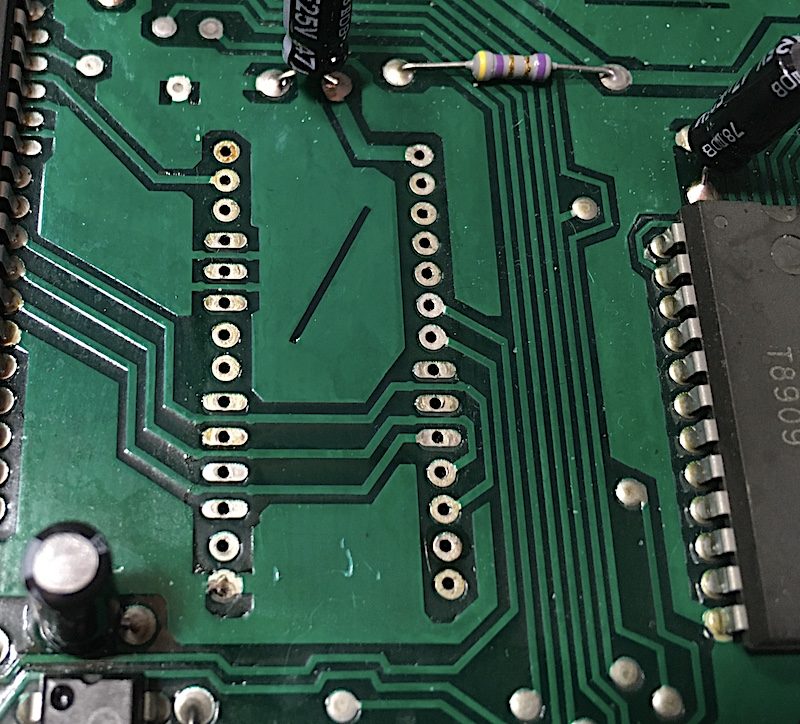

De eprom met firmware P205 is direct op de print gesoldeerd
Netjes decoderen van de eprom
Copy van de CD 880 firmware versie P207 in de CDD 882..

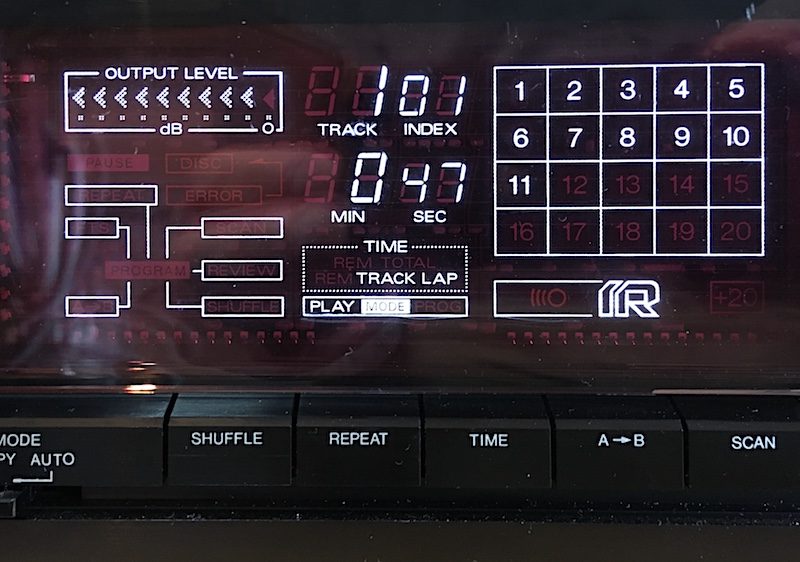

En zoals verwacht is de OUTPUT LEVEL indicatie nu zichtbaar

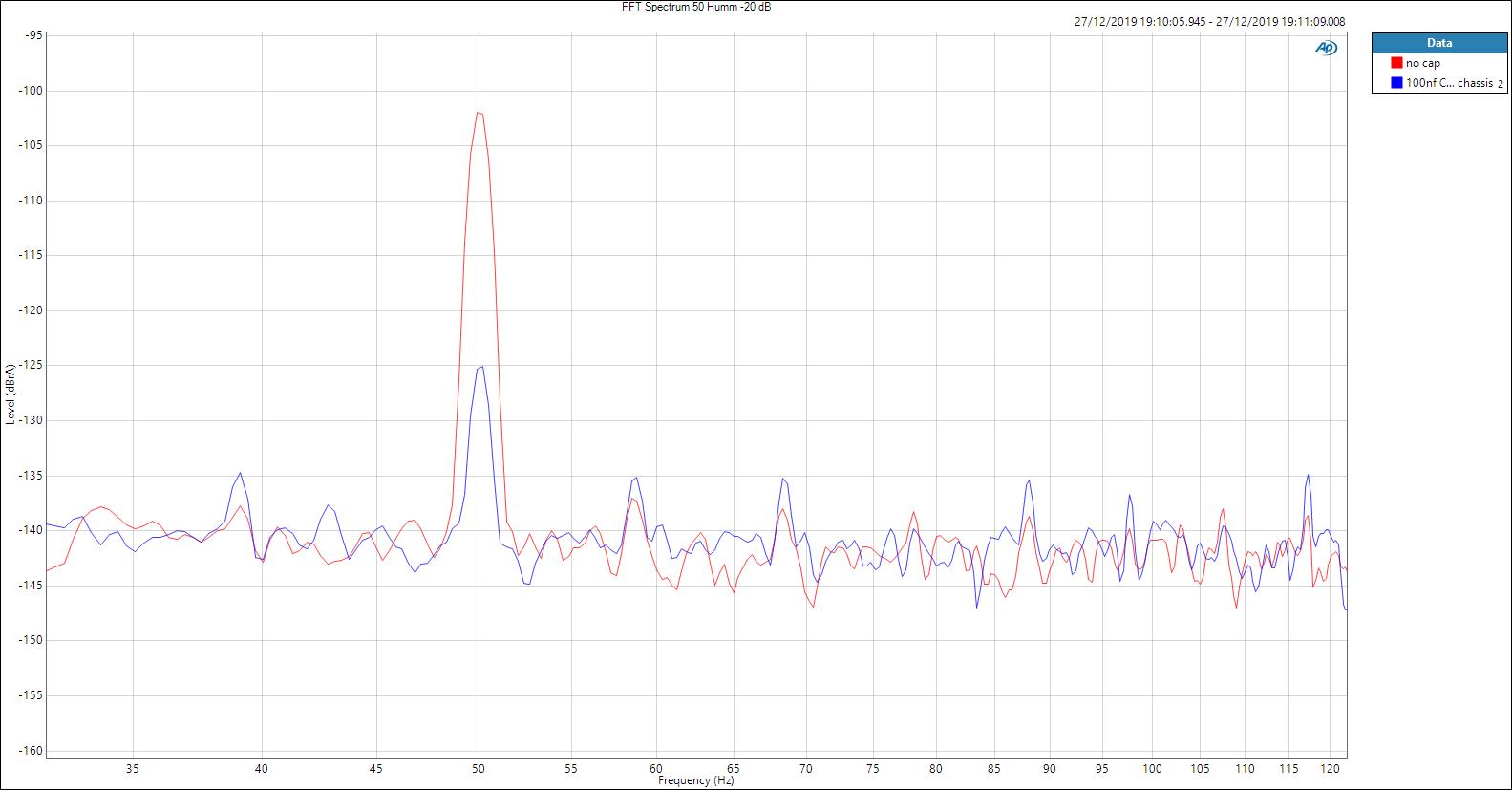

Na wat meten met Audio Precision 50 Hz piekje met 20 dB kop ingedrukt

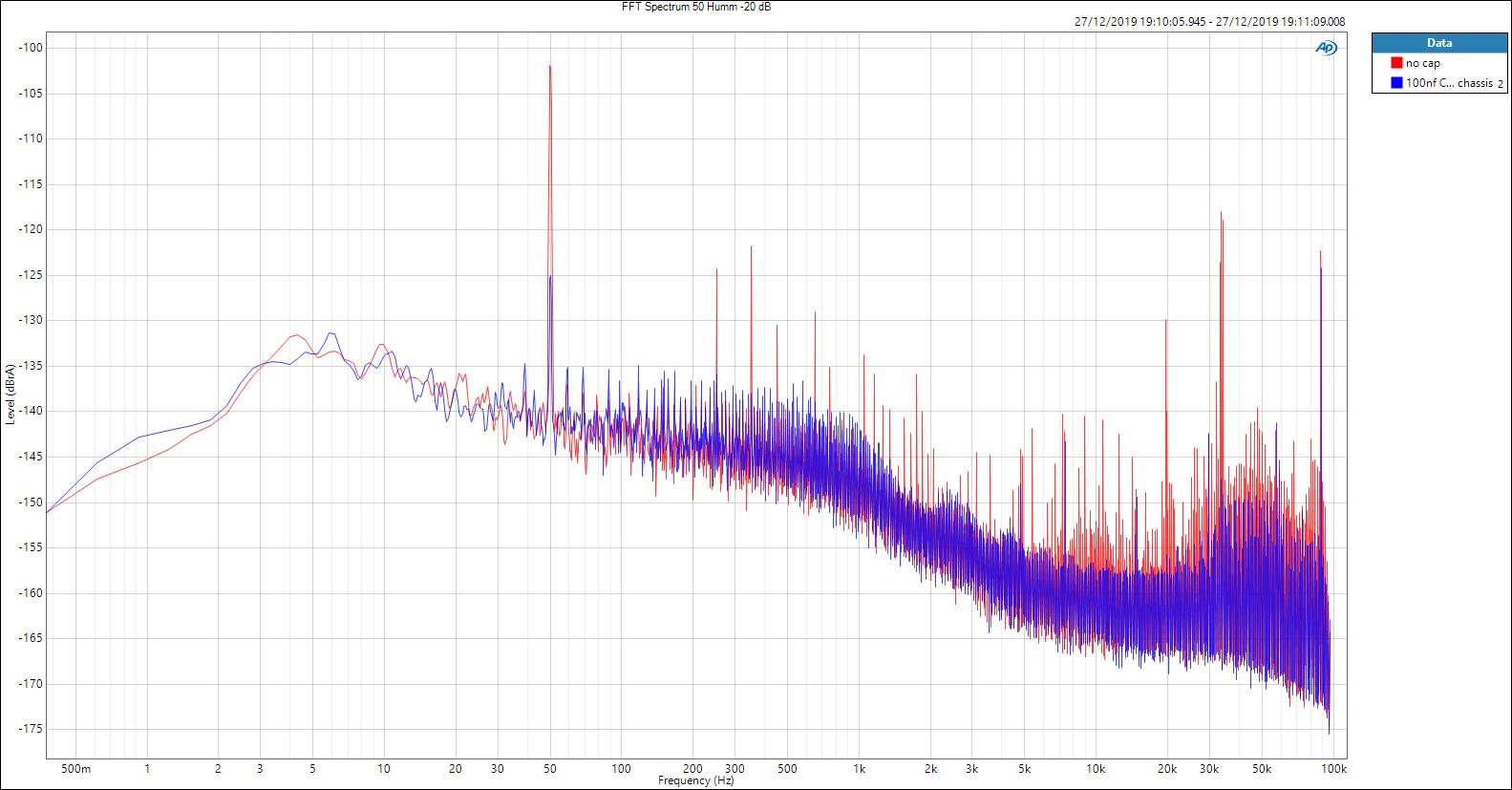

Het Spectrum tot 100 kHz
Na een nacht wakker te hebben gelegen , heb ik mijn fout gevonden . Op de plek waar Audio GND en Chassis GND aan elkaar horen te zitten , heb ik het kill-circuit printje geplaatst en daarmee de verbinding verbroken.
50 Hz bult
Audio GND en Chassis GND weer aan elkaar.

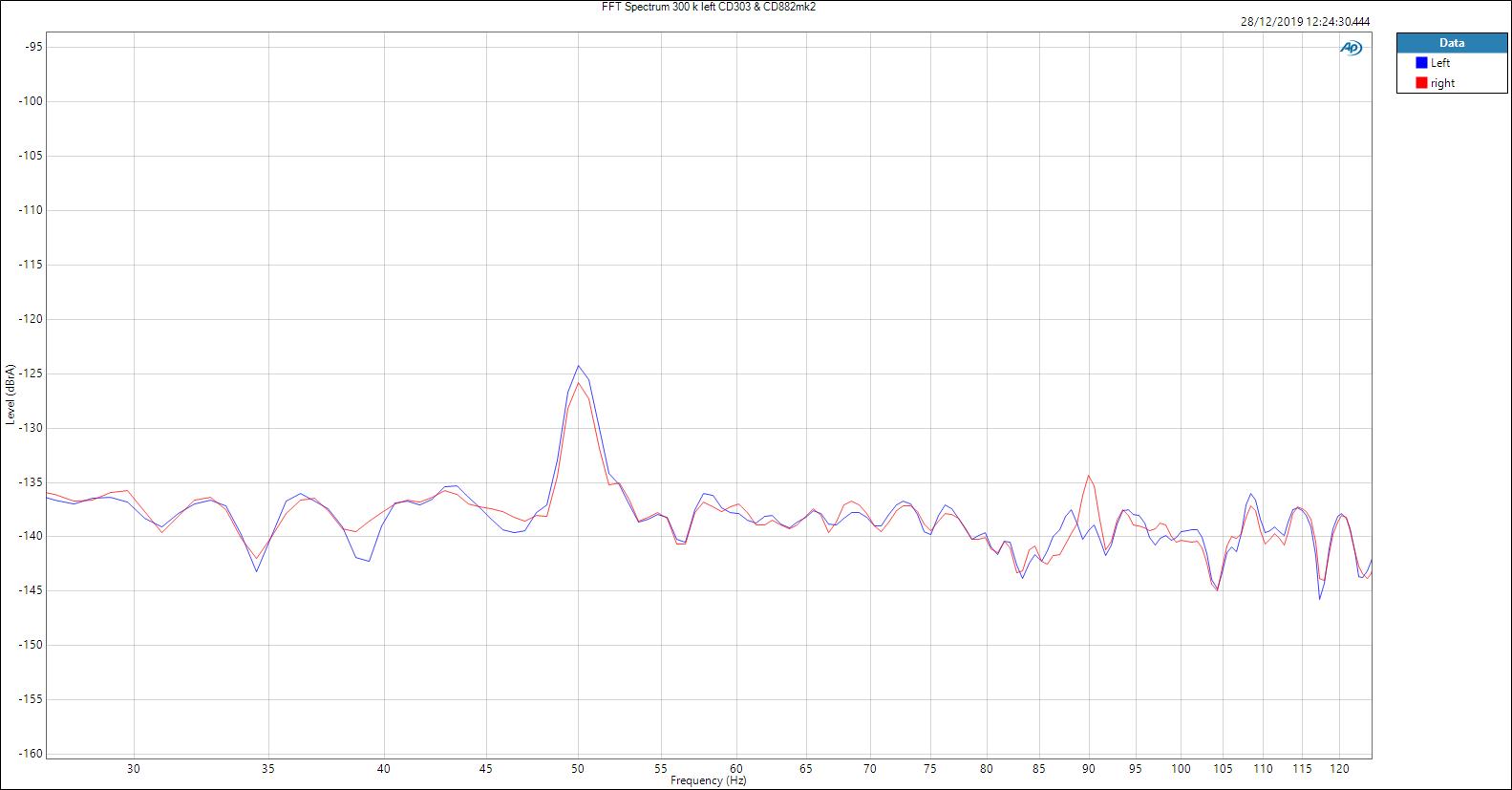

1 Hz tot 220 kHz
