Reparatie gemodificeerde CDA 94
Een Marantz CDA94 DAC met de volgende klachten volgens eigenaar.
- Digitale input defect
- XLR uitgang werkt niet
Na wat testen blijken er nog meer problemen
- DAC mist laagweergave. ? De oorzaak klikklak
- Volume regelaar werkt niet goed en veroorzaakt vervorming
- Locken op Digital signaal gaat erg traag
- Diverse lampjes stuk.
Digitale inputs zijn aangepast
XLR bekabeling is geen afgeschermde kabel, Dikke MKR condenstators
Mee MKT geweld

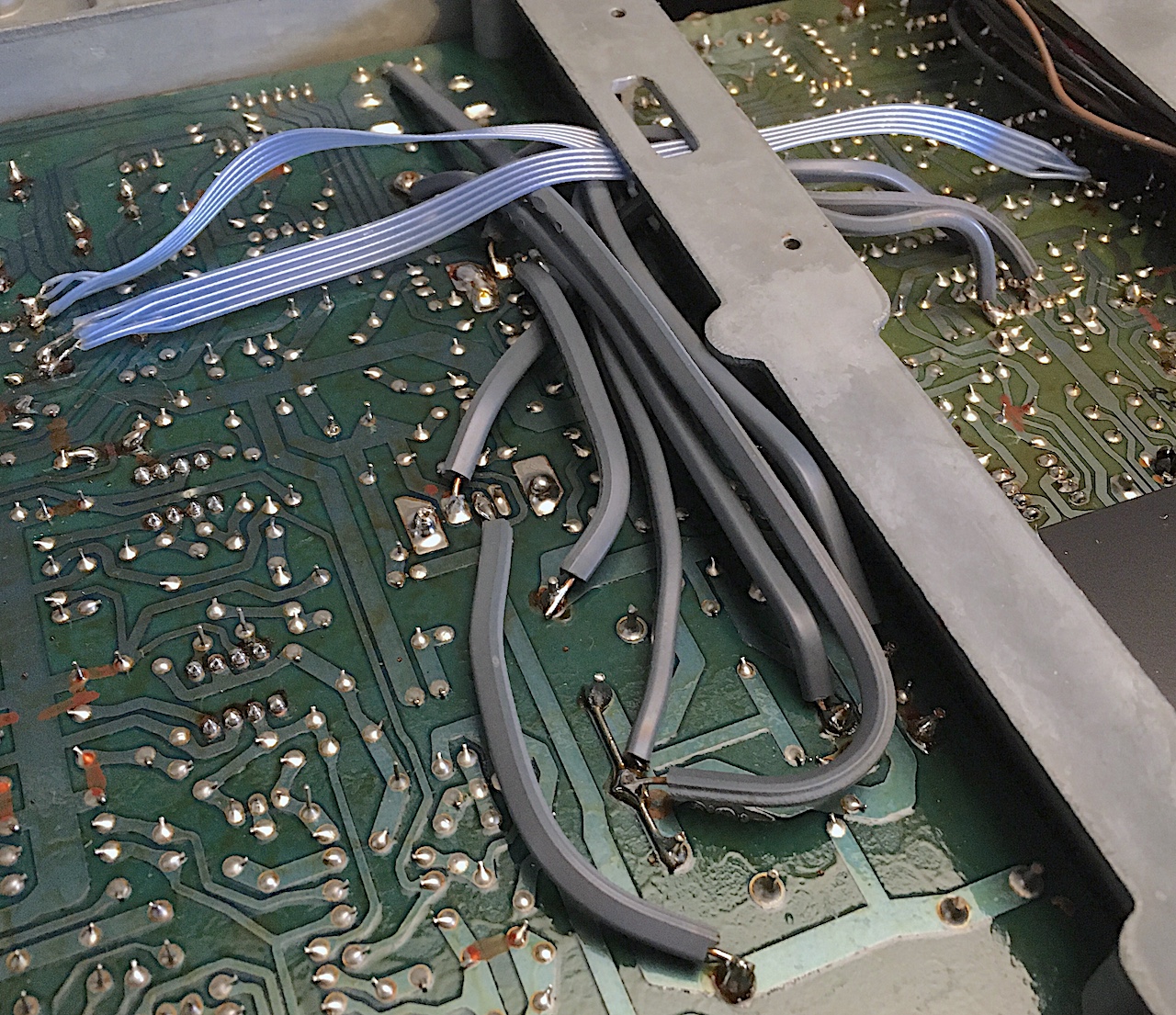

Van de Hul kabel op Digitale recieven chip parallel aan bestand print sporen.
voeding draadje vervangen door dikke kabels
Meer MKT’s en nieuw bekabeling
Audioboardje met meer MKT , nieuwe weerstanden en nieuwe bekabeling
Overzichtje
Nieuwe ringkern trafo ?
Audio uit voorzien van nieuwe Cinchpluggen
Van de Hul
Extra voeding bekabeling ?!, staat parallel aan orginele sporen
Eruit
Dat is beter
Print met wat modificaties
De MKT met andere waardes ??
High-End weerstanden .?
Waarom..?
Alle modificatie eruit en print schoon maken maar,
Volgende Print
Weer veel MKT’s en Dikke weerstanden
Veel flux en viltsift
De modificatie weggehaald
een fase probleem
De modificatie’s op de print hier in het schema
DAC ontdaan van modificaties
Eerste testjes
Freq . response 20 Hz to 20 kHz in 200 stapjes
Fase response 20 Hz to 20 kHz in 200 stapjes
1 kHz 0 dBfs 16 bits dithered en undithered
THD+N radtio 20-20kHz
Freq. response 10 – 20000 Hz
Opnieuw bedraden
Defcte lampjes
Vervangen door lichtblauwe leds
Mooi hoor.
Cinchbus gefixt
Klaar
