CD202 Sophi defect..?

Ik heb een knutsel CD202 met een leuk probleem.
Dit is het uitgangs signaal….

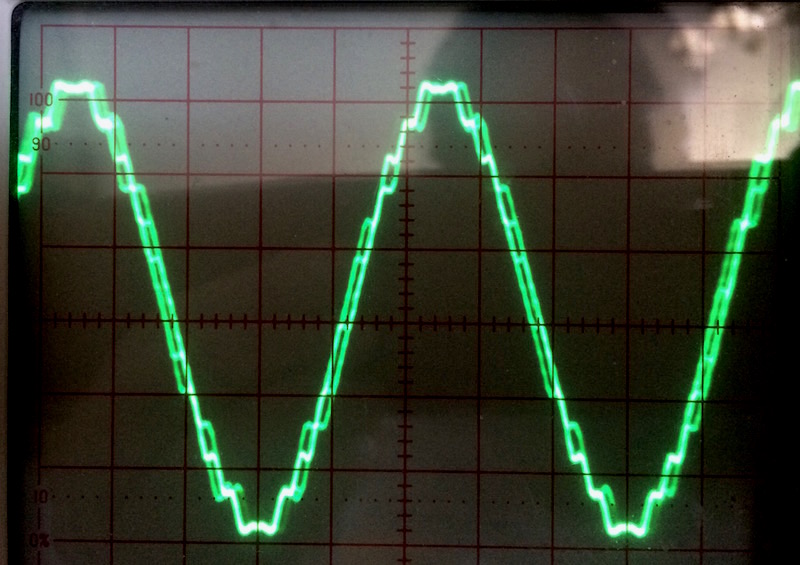

1. 1kHz full-scale

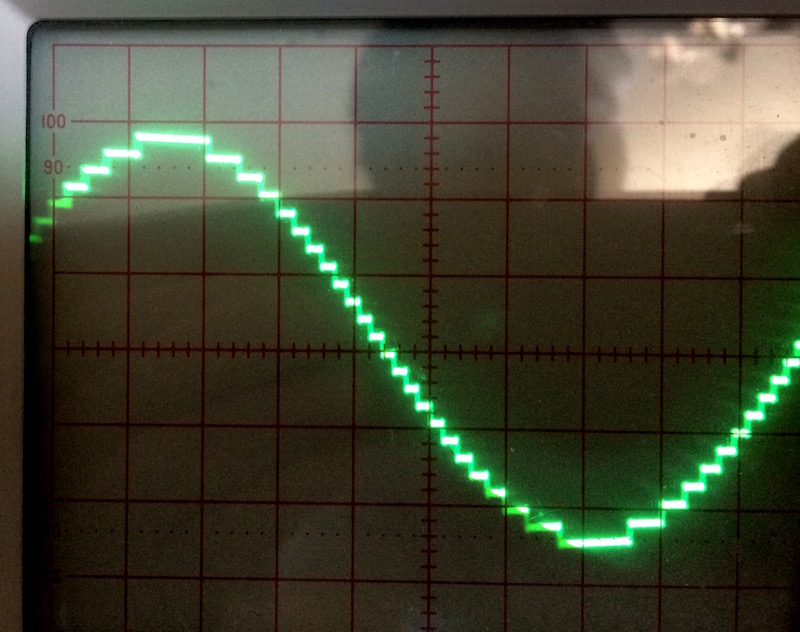

2. 1kHz low level

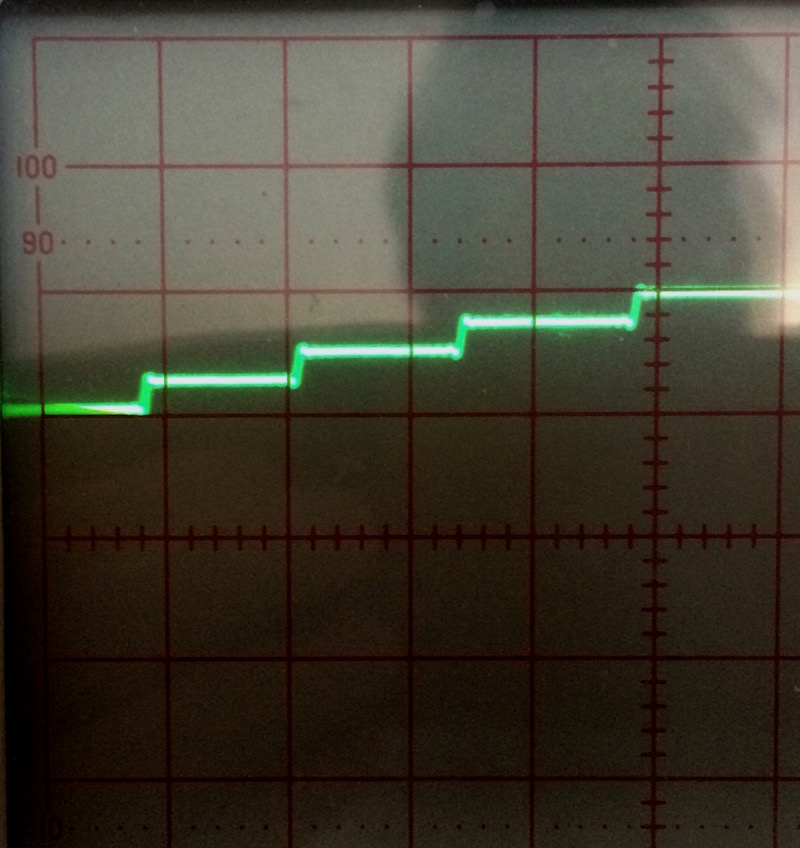

3. 20 Hz..

4. Dit is de defecte Sophi print

is de Sophie Print defect..?
Iemand suggesties.

Wat doet het error/interpret signaal? EFAB
Dat signaal geeft aan dat het decoderen van het hf sinaal niet goed lukt en dat het volgende ic moet interpreteren.

Beste Will,

Goede suggestie, maar waar vind ik het EFAB signal op de sony-chip set..

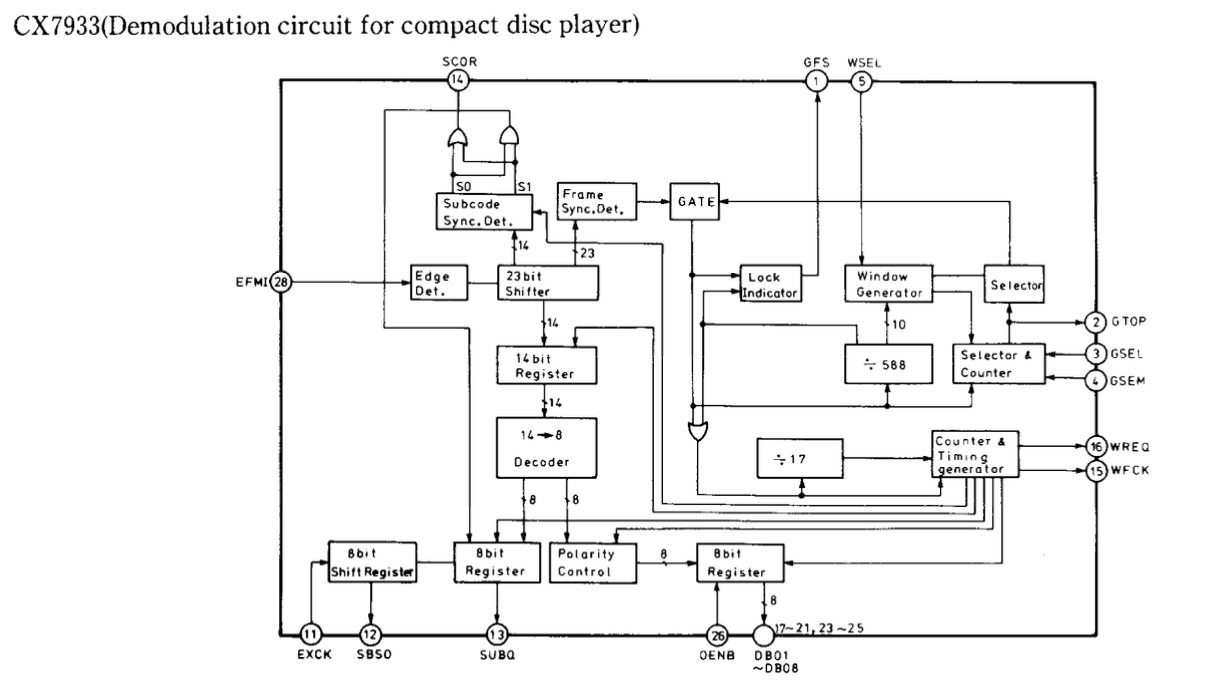

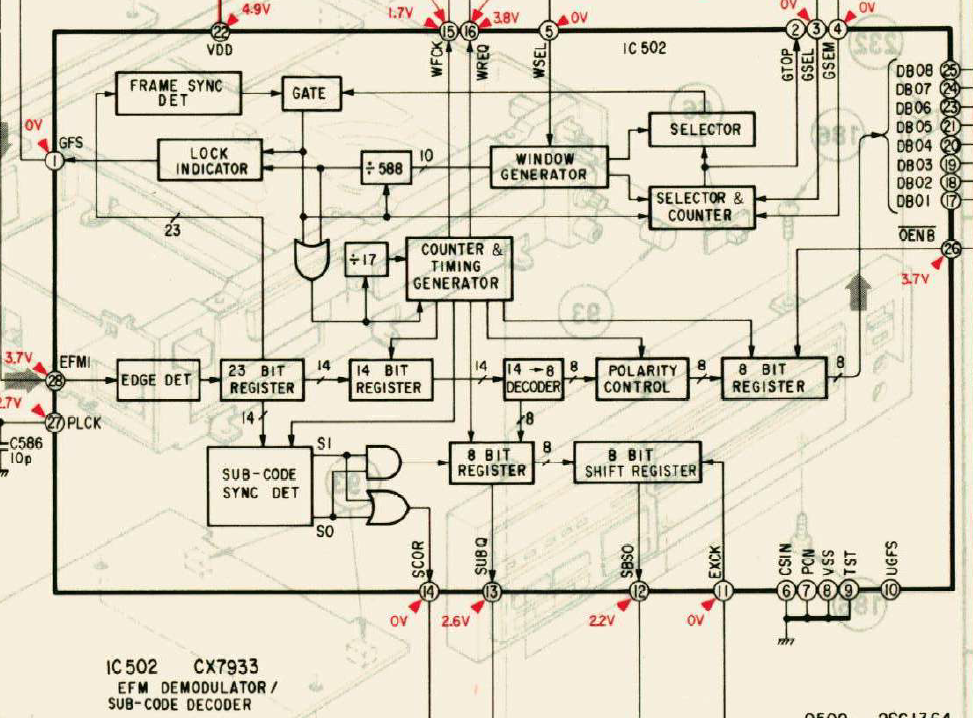

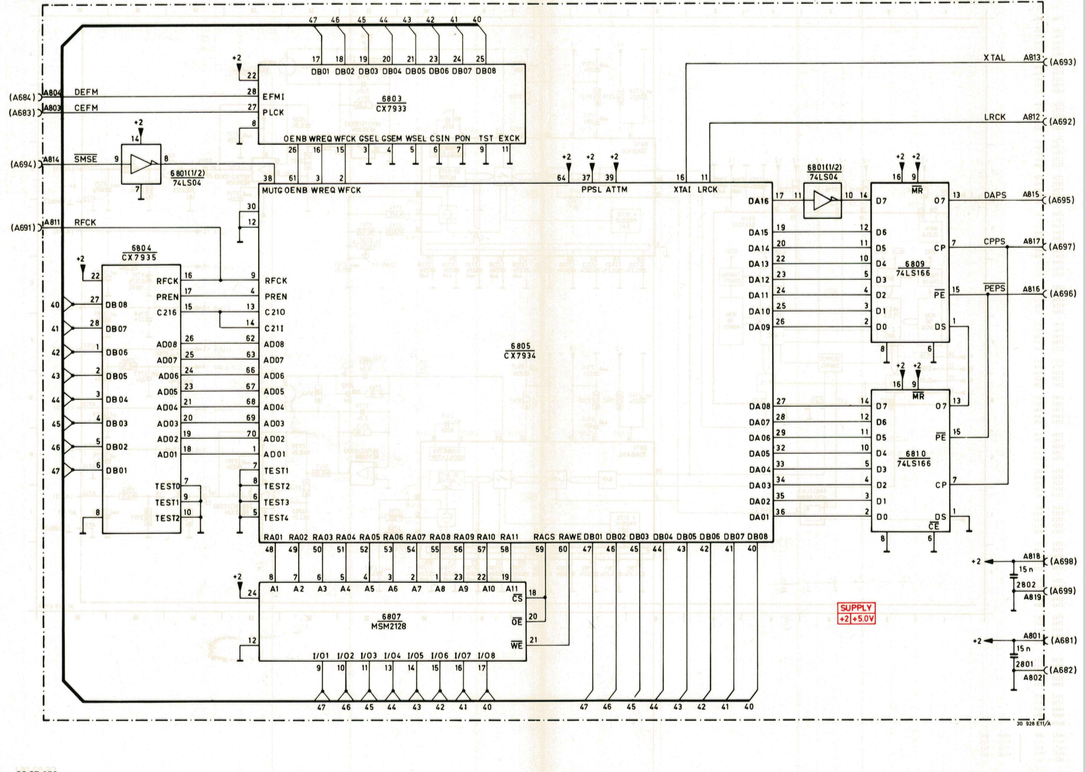

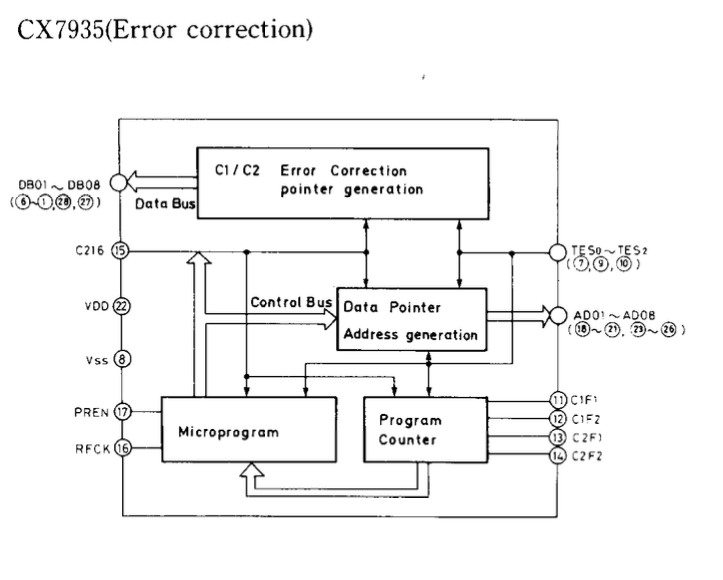

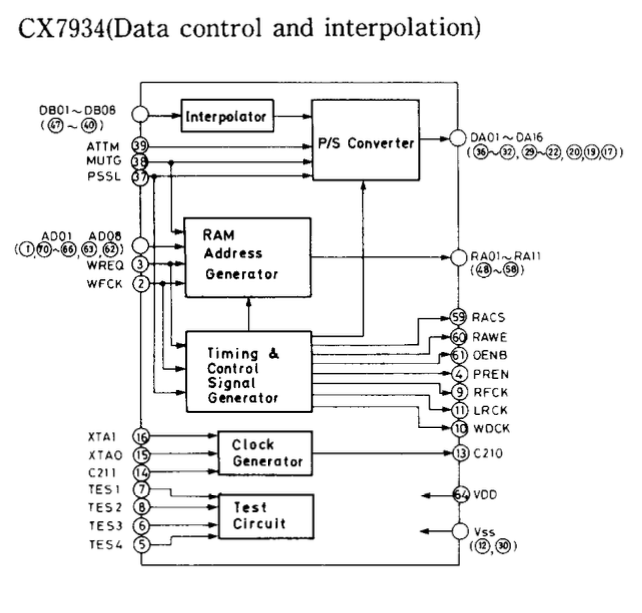

Wat info gevonden in SONY service manual…

Gr Bram

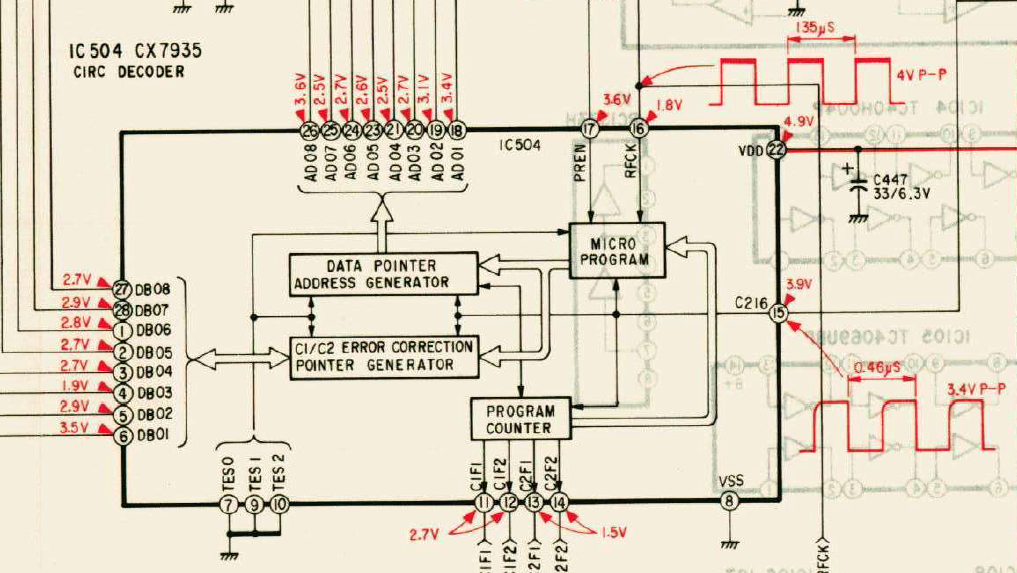

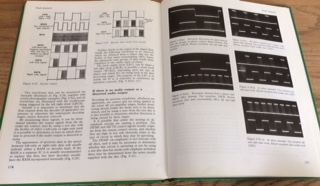

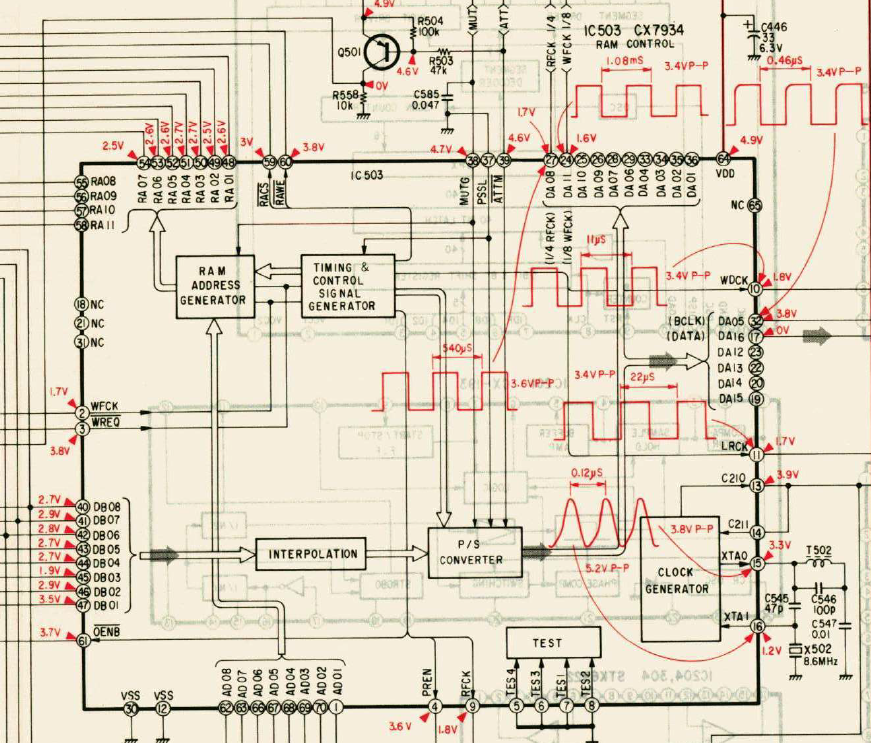

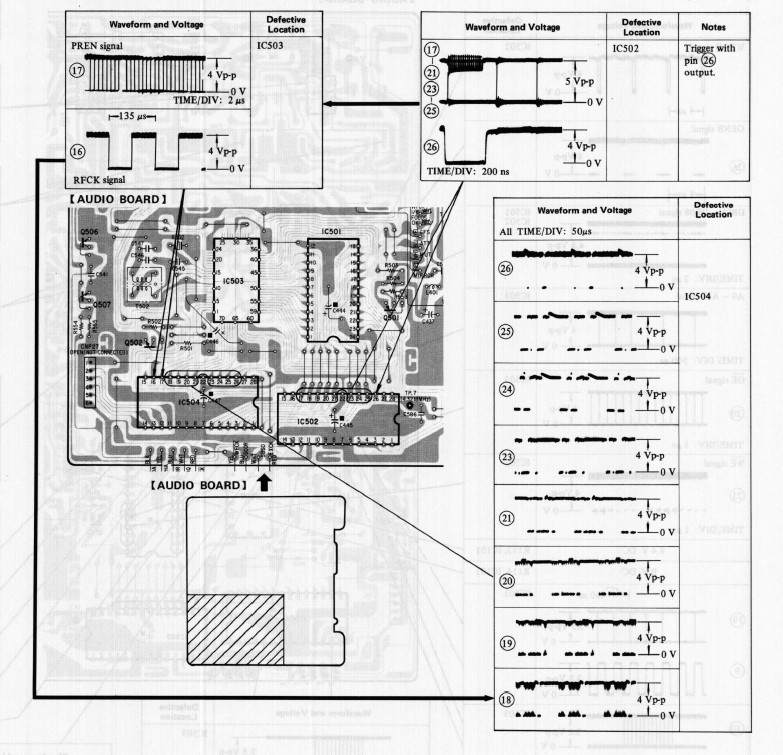

Heb wat waveforms gevonden die ik na kan meten, Gevonden in service manual van sony.

Hallo Bram,

begrijp ik het goed, de scopebeelden met de vervormden sinusgolven aan het begin vertoonen het 1Khz uitgangssignaal, dat uit de speler komt en naar de versterker gaat? Is deze vervorming op bijde kanalen (links en rechts) gelijk? Rond om de sophiprint heb je het uitsluitend met blokgolven of digitale informaties te doen; pas achter de twee DACs verschijnt er een sinusgolf. ik heb zo een raar gevoel, dat iemand in het verleden heeft geprobeerd, de uitgangsfilter te omgaan… de zog. Nonoversampling mode blijkt in sommige buurten ontzettend “hip” te zijn… ongeachte het feit, dat het bagger is en in de toestellen met Sophiprint helemaal niet werkt. Controleer eens, wat er aan de ingangen van het digitaalfilter (SAA7030 of M4550) pins 20 (L) en 17 (R) staat. Net zo de uitgangen van het digitaalfilter pins 3 (L) en 10 (R).

Hoi Bram, in de cd202 is dat een ander signaal met een andere naam. Ik was te snel en had de latere spelers in gedachte.
Op het moment heb ik alleen de cd100 en cd300 bij de hand, ik moet even zoeken in de 202.Tip: in de manual van de cd204 staat een zeer uitgebreide foutzoekprocedure (de sm van Nostatech moet je hebben). De 204 lijkt nog redelijk op de 202.Voor de rest moet ik er eens in duiken. Voor zover nodig natuurlijk, want ik heb de indruk dat je behoorlijk wat kennis hebt.
Ik zit zelf behoorlijk vast in de cd160.

Beste Maurice,

De sinus die je ziet op de foto is van de analoge uitgang (op de tulp/cinch stekkers) , na de D/A

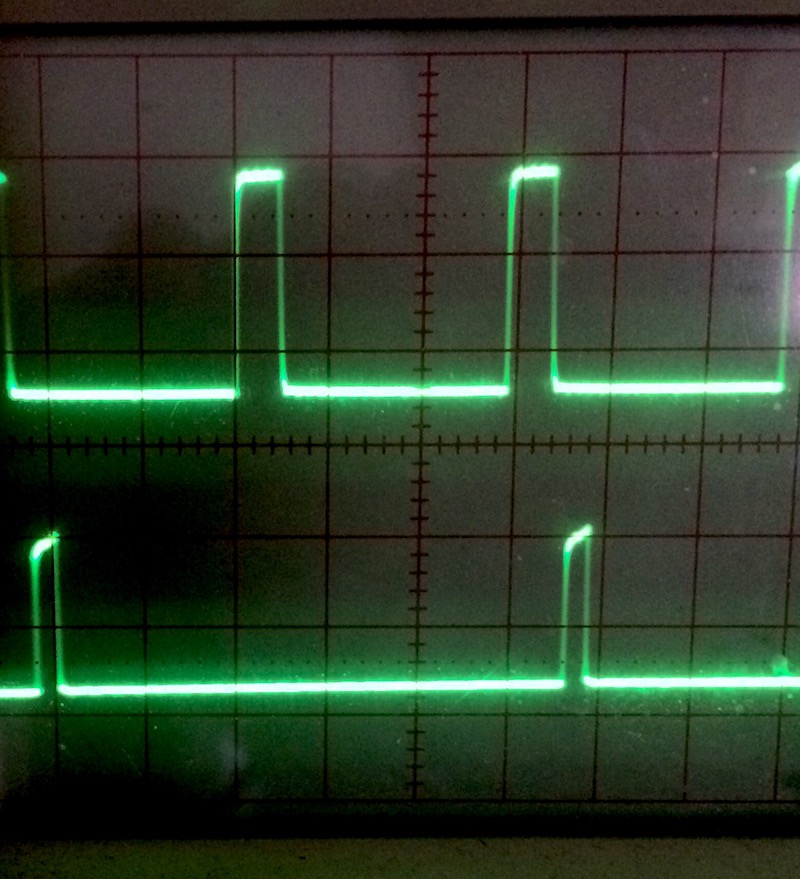

Dit zijn de ingang en uitgang signalen in de CD202 van de saa7030

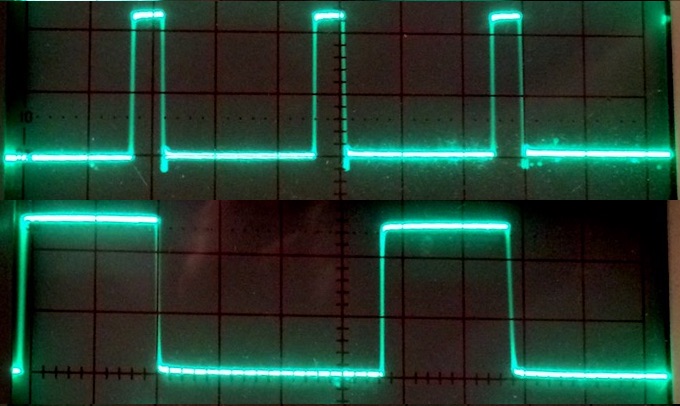

Zelfde signalen in cd104 die werkt, een duidelijk verschil in de onderste trace
timing/clocking probleem denk ik , er zit een hoop “glueware” tussen saa7011 en de sony demodulator en error corectie print

Hoi Will,

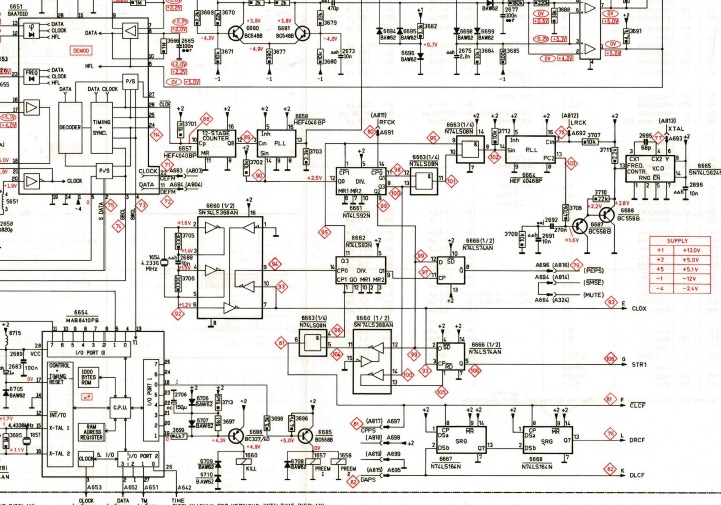

Ik heb wat gevonden dat bruikbaar is en met meetpunten , in de servicemanual van de CD200.

Gr Bram

Voor de rest moet ik er eens in duiken. Voor zover nodig natuurlijk, want ik heb de indruk dat je behoorlijk wat kennis hebt.
Ik zit zelf behoorlijk vast in de cd160.

Wat is het probleem met CD160..? , heb je iets beschreven op het forum…

Gr Bram

Ja ik heb er een topic van gemaakt. De cd160 uit de tombola.

Eerst las hij de toc helemaal niet. Toen ik hem zo ver had las hij bepaalde cd’s consequent wel en andere consequent niet. Afspelen ging dan prima. Nu speelt hij met flinke storingen. Het errorlijntje is enorm actief.

Er zit een cdm2 is en daar zijn wel 10 uitvoeringen van… de ene modificatie na de andere, dat is al verdacht… er is een servicenote die beschrijft hoe je de cdm2 door een cdm4 moet vervangen…

Voorlopig is de cd160 even aan de kant geschoven voor wat bandrecorders.

Hallo Bram,
het TTL graf naast de sophiprint vormt de masterclock en het circuit voor de kanaalscheiding tussen links en rechts. Kortom: het doet dat, wat later de SAA7000 (CIM) deed. Als je inderdaad een timingfout vermoedt, dann zullen zeer waarschijnlijk bijde kanalen betrokken zijn, maar zonder masterclock zou de CD202 normaal gesproken helemaal wijgeren… Ik heb hier een Sophi-CD202 staan, die ik regelmatig als proefbank voor de loopwerken gebruik, over het weekend zal ik enkele meetpunten op de scope aanduiden, messchien kunnen we door vergelijking dan verder zien.

Hallo Maurice

Alle glue-logic heb ik na gemeten en is allemaal goed.

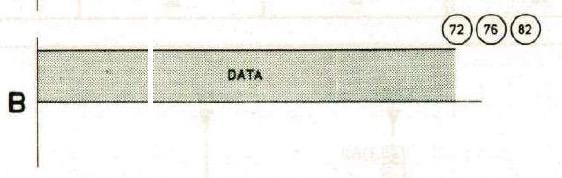

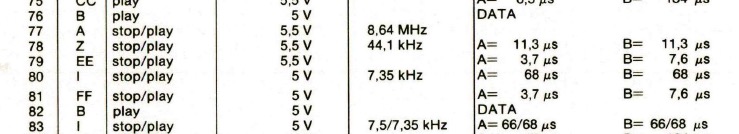

Ik zou graag de scope beelden zien van de volgende meetpunten in STOP , servicemanual geeft alleen DATA aan.

76 – DRCF
82 – DLCF

Ik heb het vermoeden dat daar wat misgaat, ik heb de geheugenchip MSM2128 al gewisseld zonder resultaat.

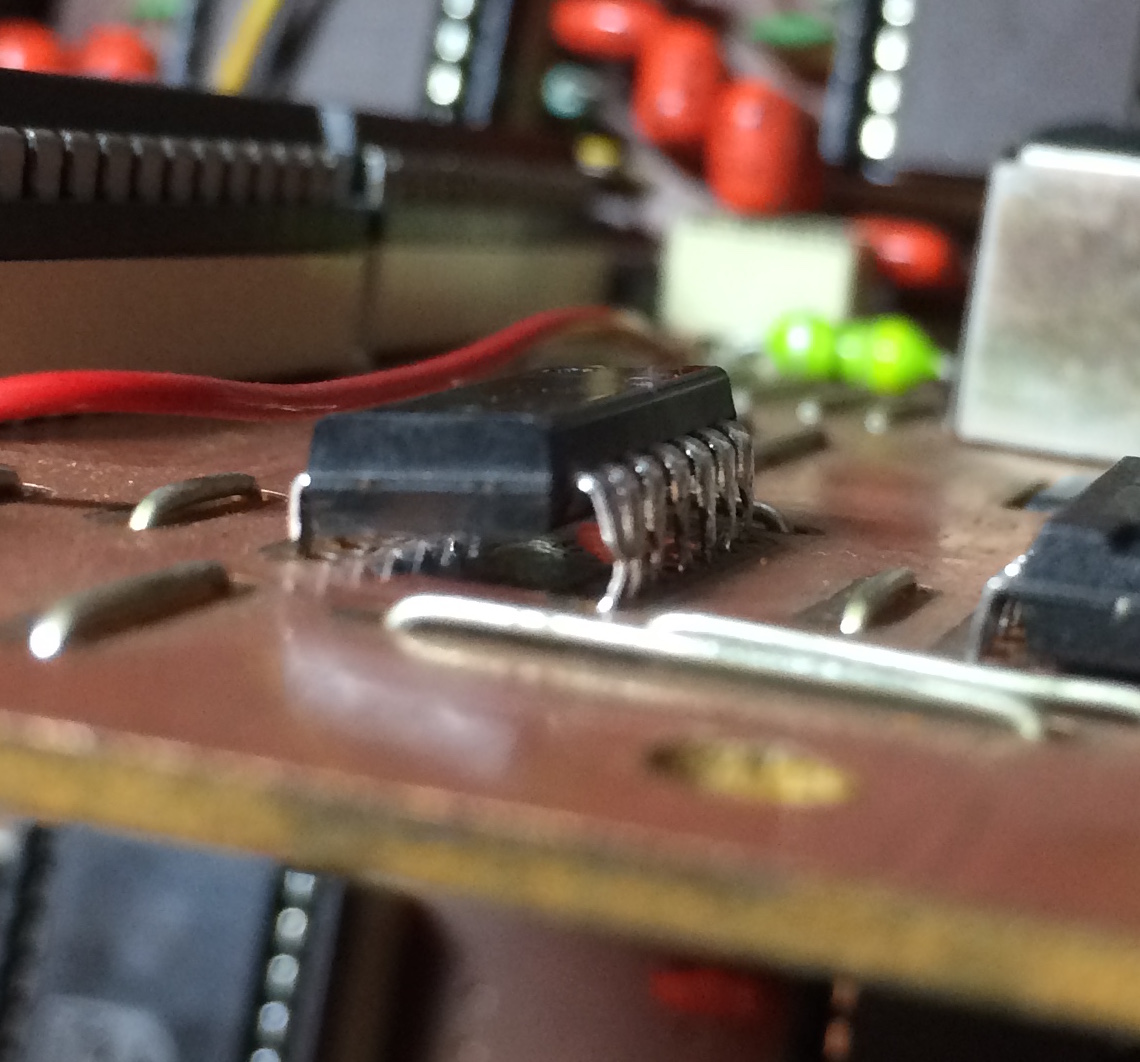

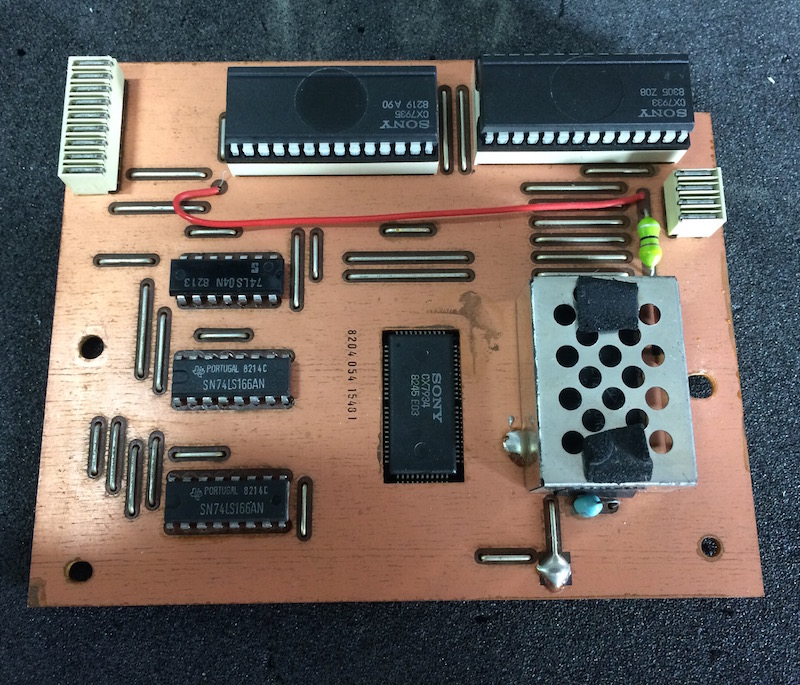

Hieronder wat foto’s van een sophi print die al eens door iemand onderhanden was genomen.
voor ik begon met meten heb ik 2 kostsluiting tussen wat pootjes weggehaald en een koude soldering aan de bovenzijde van de print die GND aan het massa vlak ( afscherming ) van de sophi verbindt hersteld.

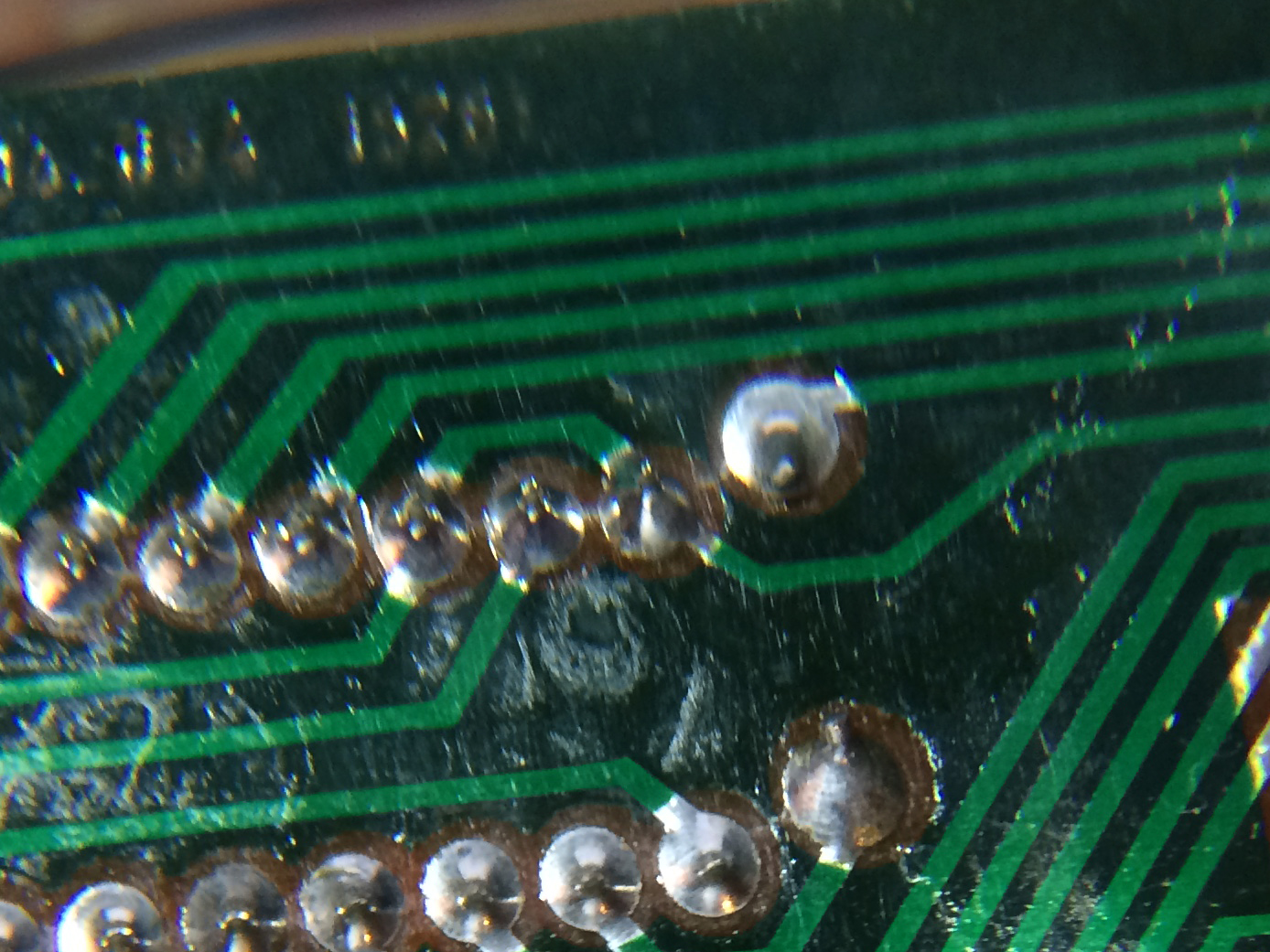

2. Hele dunne tin draadjes tussen diverse pinnen die sluiting maken, bijna niet te zien

1. Iemand had al eens een poging gedaan , IC’s staan scheef , pootjes los in het tin.

Ik ben weer een stapje dichter bij.

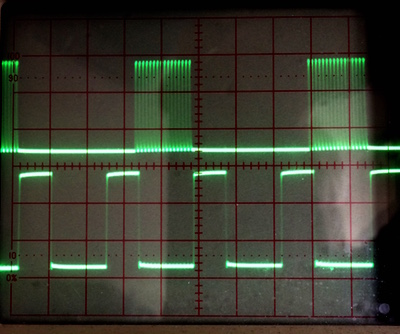

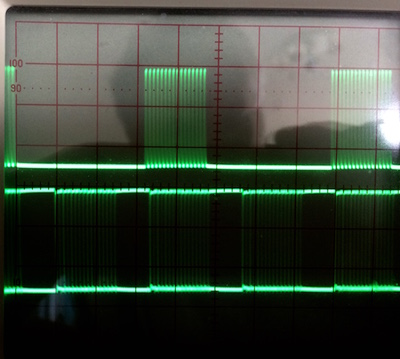

Data naar SAA7030 vergeleken in een CD104.cd104 met stilte
Kanaal 1 – CLCF
Kanaal 2 – DLFD 16 bits niks

cd104 met audio
Kanaal 1 – CLCF
Kanaal 2 – DLFD 16 bits data

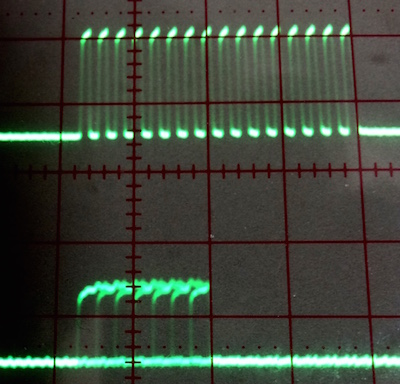

De defecte CD202 met audio , maar 8 bits data gaan naar saa7030.
Kanaal 1 – CLCF
Kanaal 2 – DLFD 8 bits data

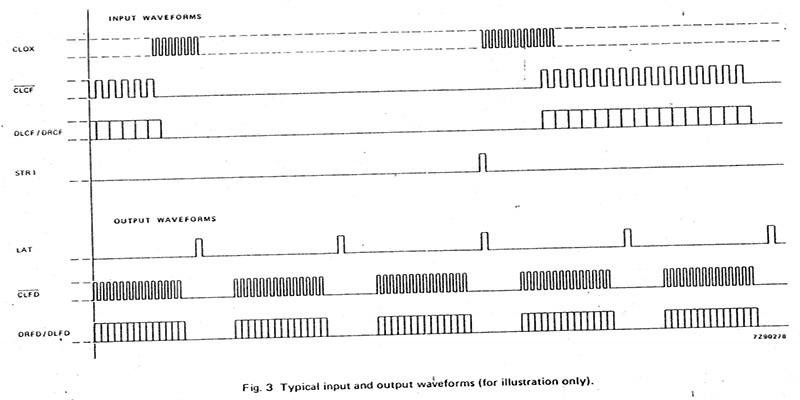

Data-treintjes volgens datasheet SAA7030

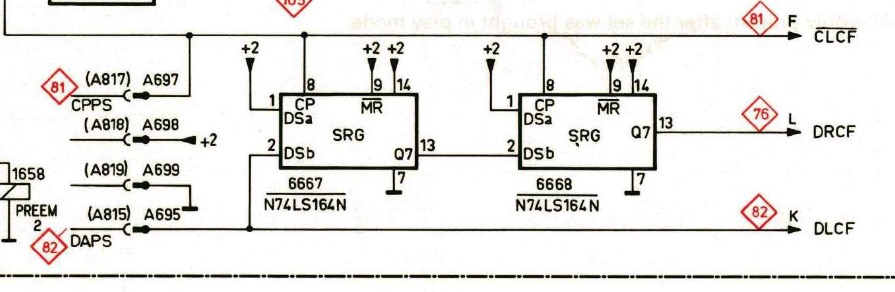

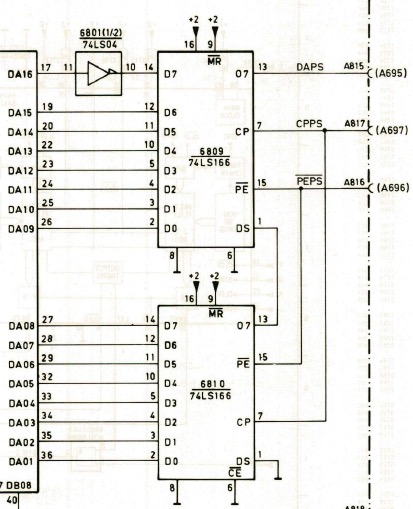

Omdat ik op links en rechts 8 bits mis verdenk ik de parallel naar serialomzetters
( 74LS166 ) op de Sophi print.

Opgelost

Van de 74ls166 ( 6809 ) is de serialinput defect (pin1 – DS )
Ik heb beide 74LS166 van plaats verwisselt zodat ik weer een werkende seriale input heb,
en dus weer netjes 16 bits naar de saa7030 stuur (Pin13 -DAPS )

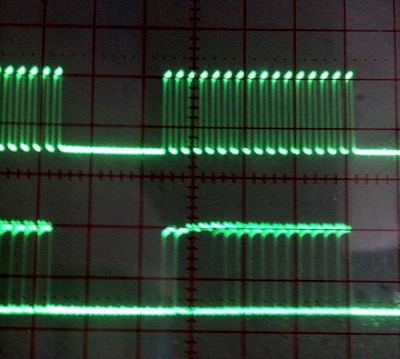

De CD202 met audio , 16 bits data naar saa7030.
Kanaal 1 – CLCF
Kanaal 2 – DLFD 16 bits data

..

Het betere speurwerk.
