Een CDD882 ombouwen naar een CDD882 Mk 2

Ik heb een defecte CDD 882 gekregen , die ik inmiddels heb gemaakt .
Nu heb ik het idee om deze te voerzien van een DAC en een audio uitgang.

Wat is er nodig voor de ombouw.

  • Voeding
  • TDA1541a S1
  • Audio op-amps
  • Kill circuit

We beginnen met de Voeding.

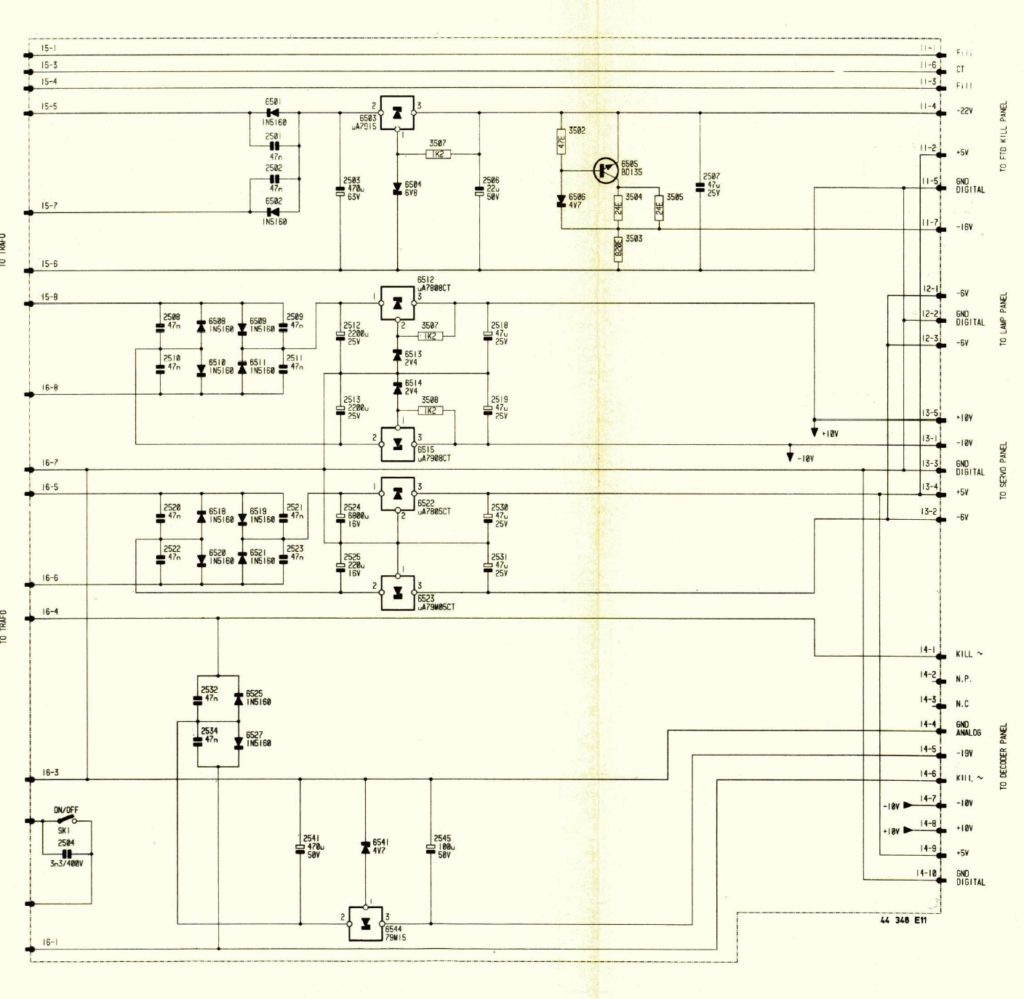

Schema CD882 Voeding.

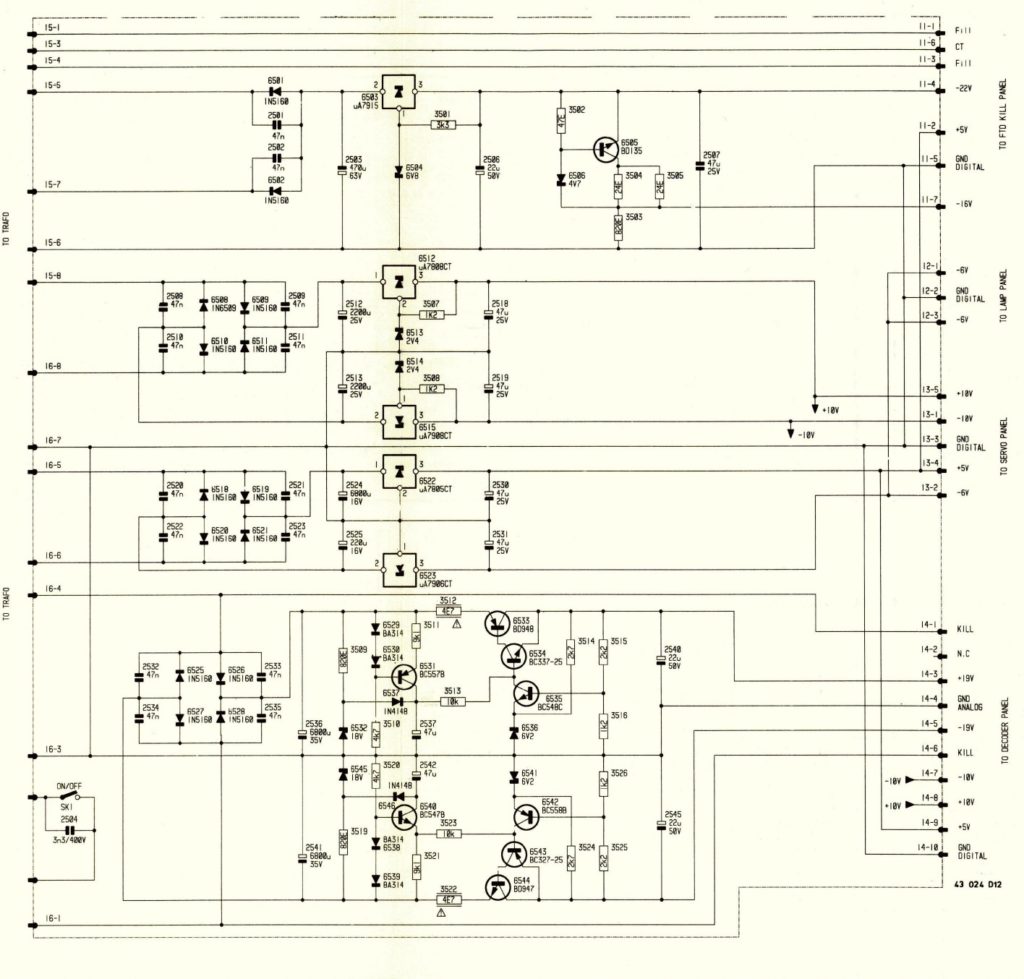

Schema CD880 Voeding.

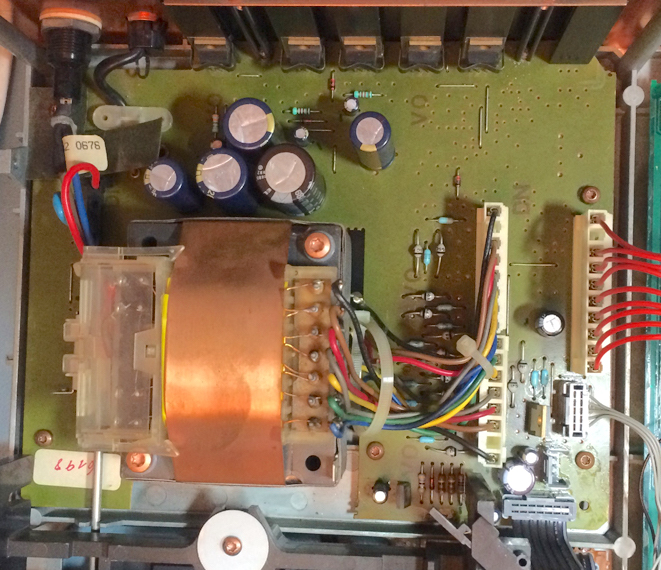

gereviseerde voeding CDD882

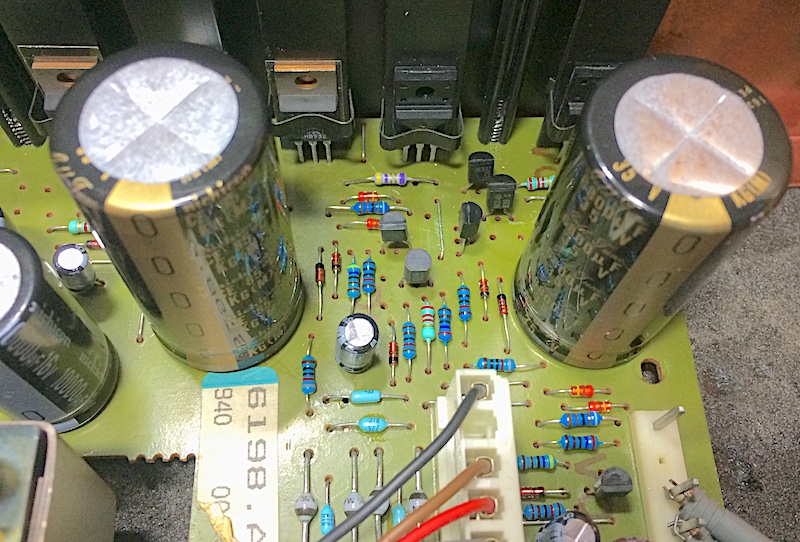

CDD882 voeding omgebouw
Testen omgebouwde voeding in de Speler

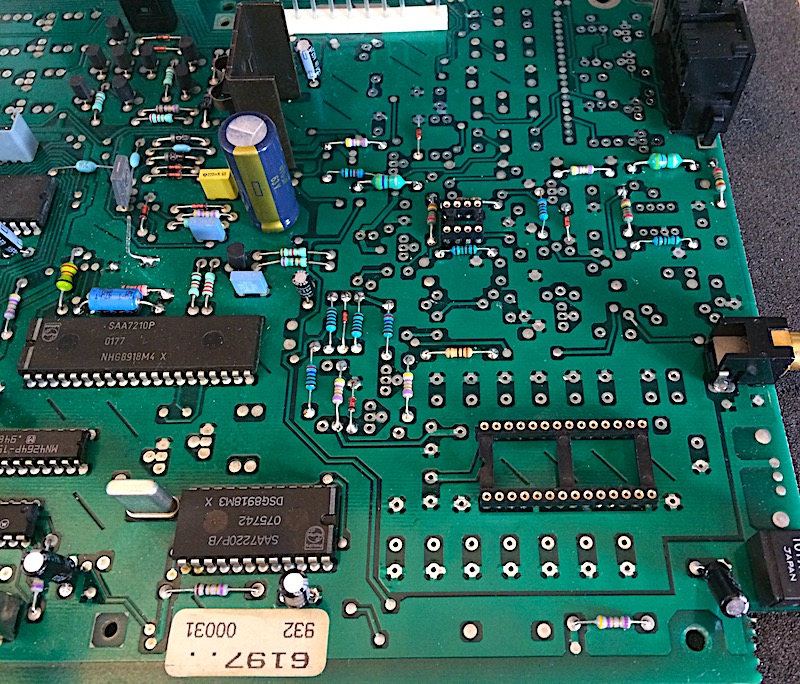

Plaats voor DAC en Op-amps filter ect

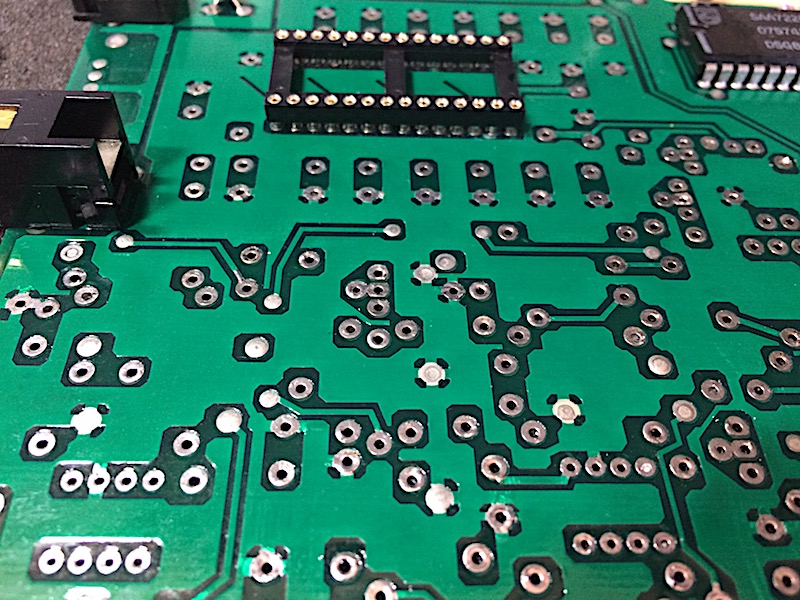

Openen soldeer gaatjes
Gaat lekker

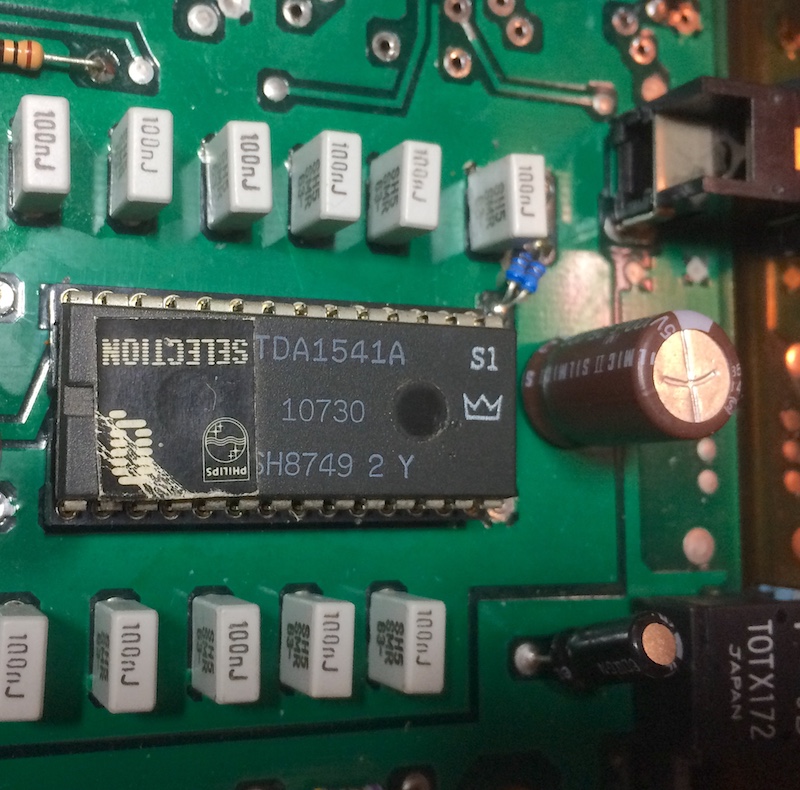

TDA1541A S1.

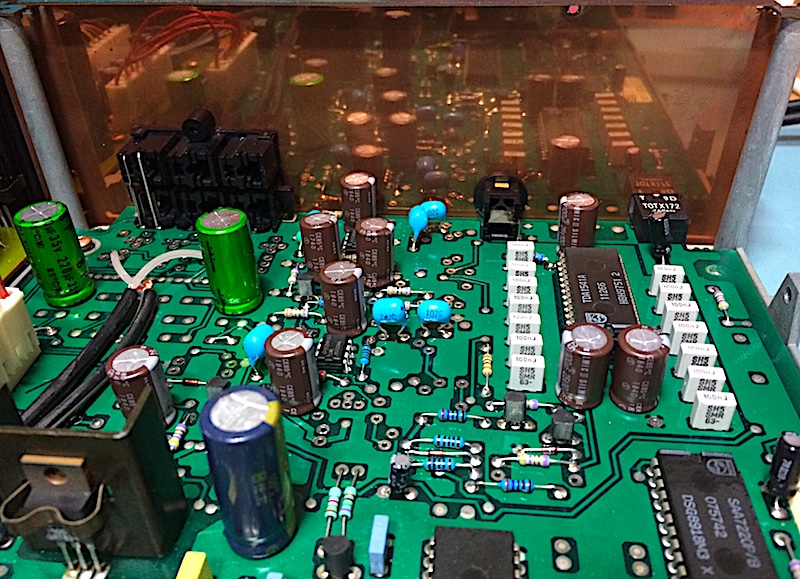

Klaar om te testen

Testen en geen audio ..???? , Na wat zoeken de instinker gevonden door verbinding in SMD uitvoering ( 3376 )

Geen data van SAA7220B naar TDA1541A s1

Er moet nog een Kill circuit in de speler om in- en uitschakelen pieken te voorkomen.

En omdat de meningen verdeeld zij  over het gebruik van torren in de uitgang , ga ik voor de relais optie

In een CD960 wordt gebruikt gemaakt van een Relais, staat als maak contakt in schema maar is in werkelijkheid een verbreek contact..



Kill-switch gebruikt in bijvoorbeeld CD10 van Marantz

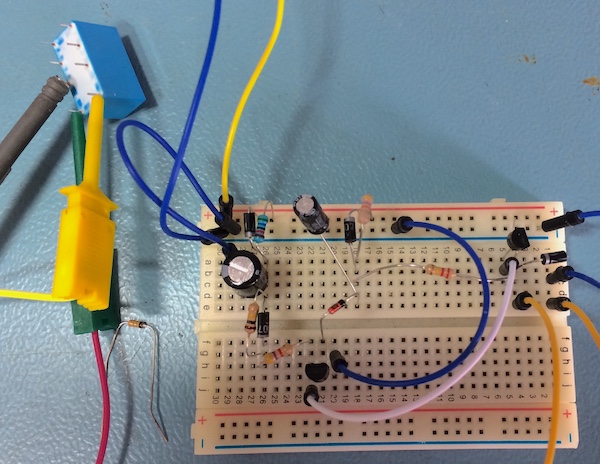

Proof of concept testen

Circuit na gemaakt en printje ontworpen in DIP-trace

Kill-switch printje in bouwen

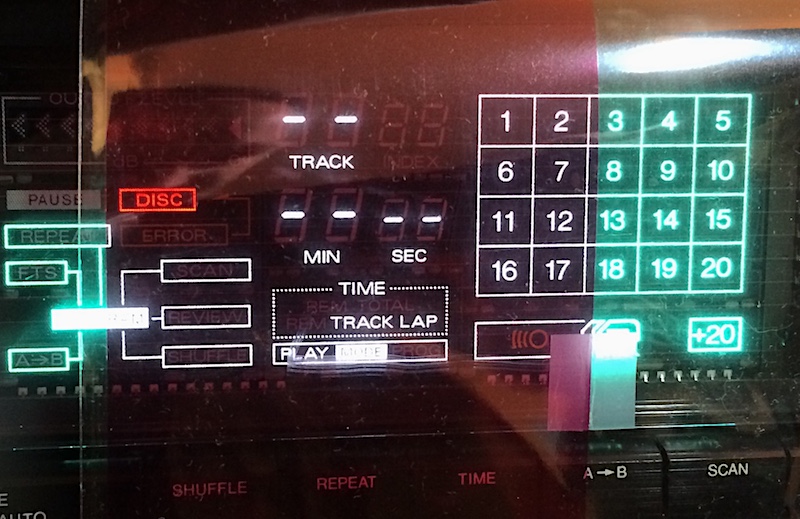

De CD882 had geen Display folie meer. Op Ebay een folie vervanger gevonden .

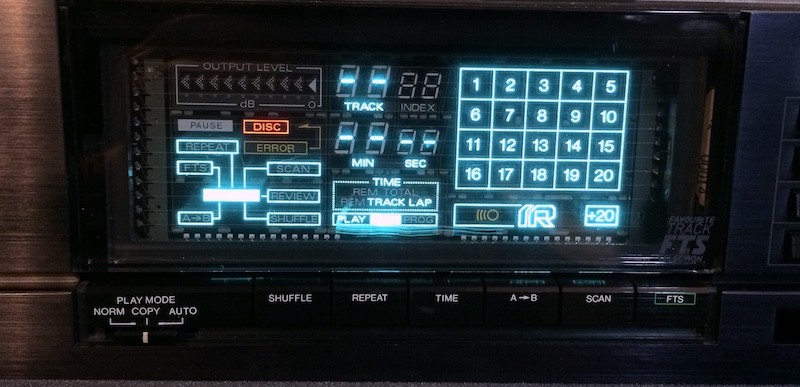

folie-loos display is  te fel.

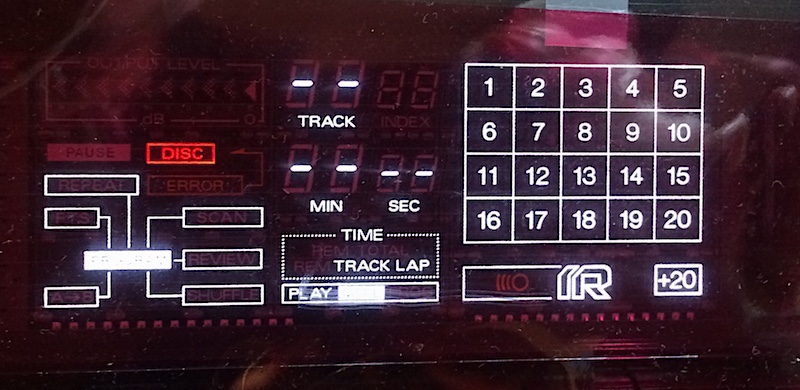

Folie testen
Folie in frontgeplaatste

Hieronder boven CD882 met origineel folie , Onder de CDD882Mk2 met iets ander Folie

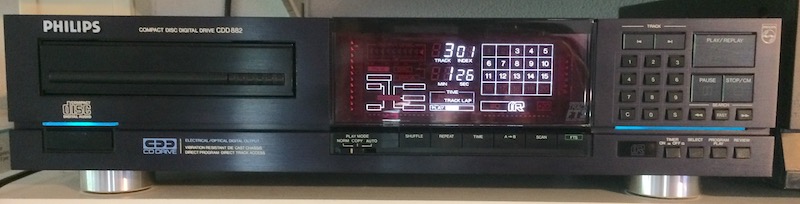

Het eind resultaat een CCD882 Mk 2 met licht blauwe leds.

Update 5-11-2019

Gaat een Eprom uit een CD880 de output level indicatie zichtbaar maken ?

De eprom met firmware P205 is direct  op de print gesoldeerd

Netjes decoderen van de eprom

Copy van de CD 880 firmware versie P207 in de CDD 882..

En zoals verwacht is de OUTPUT LEVEL indicatie nu zichtbaar
