CD 10

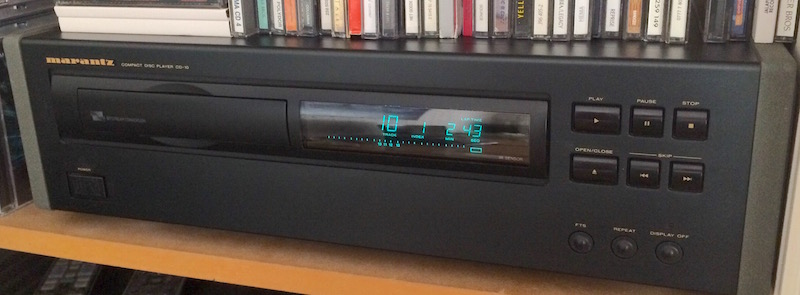

Volgend project, laatst een defecte Marantz CD10 Cognac en Sigaren gekocht, met reservere CDM4 en reserve Hall motor. Had de verkoper er alvast bij gekocht, voor ooit…jaja…

De speler wil geen cd’s meer inlezen en rammelt…
We gaan eens kijken. A-ha de CD-lade wil niet zakken…

We missen een e borg ring, en ook een schroef, de snaren zijn vast al eens vervangen.

Met de hand CD-lade laten zakken…CD wordt gezien en met heel veel moeite en veel mechanisch lawaai wordt de test cd ingelezen. wat maakt toch dat lawaai ?. Even zoeken en probleem gevonden..

wat is er met de spindel motor gebeurt..?

Ding zit helemaal los van de magneet waarom.

Verder valt op er is gesoldeerd aan de OpAmps aan de uitgang..

En natuurlijk een nieuw klokje…

Vanavond nog snel even gekeken, kon het niet laten , sorry  , dat moet te fixen zijn.

Onderkant CDM4 pro waar magneet van de hall-motor komt.

het bevestingsgat van de magneethouder heb ik schoongemaakt en vet vrij en ook de spindel as ,en daarna weer op spindel vast gelijmt, vervolgens de elektronica van de motor weer terug geplaatst.

Hij draait..

en succes , loopt weer muisstil en werkt prima…
Kan ik rustig slapen , en binnenkort op het gemak de speler verder in orde maken..

Harry – “Wat ben jij daar toch reuze handig in! Wat betreft de opamps, zijn er andere ingesoldeerd denk je (upgrade)?”

Geen idee wat voor opamps er in zijn gezet, het lijkt op iets van Analog Devices als ik zo het logo zie…
maar dat kan ik pas goed zien als ik de DAC print eruit haal de buffer opamps zitten een print lager in de speler.

De AD797 Als uitgang opamp

ne5532 –> ne5534 –> ne5534 –> AD797 ( was NE5534 )

harry – “Tja, of je dat verschil gaat horen? Ze zitten wel in voetjes dus uitwisselbaar, dat scheelt. Hoop voor je dat er verder niet geprutst is in de speler, Remi is vele uren bezig geweest om mijn “geüpgrade” CD960 weer normaal te krijgen”

ChromeMaximaII – “In elk geval wordt de lage ingangsruis van een AD797 compleet overstemd door de omliggende weerstanden in deze trap. De NE5534 is echt geen kneusje.”

MGf – “Die AD797 zitten ook in mijn Pathos Classic One MK3, “very low-noise”. Maar wel heel kieskeurig als het gaat om voeding en ontkoppeling. 2x tantaal elko’s (10uF/35v) (of elko’s met extreem lage ESR) moeten zo dicht mogelijk bij het IC aangesloten worden. Anders blijft er weinig over van de low-noise eigenschap…”

<Nerd Alarm> klikkerdeklik </Nerd Alarm>

Jeroen – “Vind dat er veel opamps in serie zitten. Ze gebruiken de 1547 als enkele dac, maar dan kun je toch ook gewoon de uitgangen aan elkaar knopen? (zeker bij 1 chip), en daarna wat filtering en buffer.

die 797 kan zeker meer stroom leveren? anders zie ik weinig reden die daar toe te passen.. met zo’n 797 kun je een ultra low noise voeding maken voor een oscillator. (met een bc549 en tl431 in de basis die het ic zelf voeden). Zo’n CS oplossing lol.
Bram gaat natuurlijk de LME erin zetten..”

Ben ik een poosje aan het test draaien met deze CD10 , vind ik hem toch dat ie erg vaak overslaat met mijn test-cd’s
Mijn test cd’s zijn cd’s met behoorlijk wat vette vingers en krassen en niet helemaal vlak , een cd104 speelt deze cd’s beter af :shock:
Daar kan ik niet tegen…dus maar eens onderzoeken en het service manual erbij om de afregel procedure van het cd-lade mechaniek eens door te nemen.
Kijk eens aan een Magnet Clamper…er is niks magnetisch aan de CD10 Clamper / spindel

Aha, de Spindel is niet van een magnetisch metaal maar van Aluminium…

Had de verkoper niet iets met ” ik heb er alvast een reserve motor bij gekocht”
Ik snap het de losse spindel en hall magneet zijn de originele.
Die er maar terug geplaatst en dat gaat veel beter…

Shoute – “Heel apart. Waarom zou je in godsnaam de spindel vervangen als (blijkbaar) de originele nog goed is”

Hoewie Loewie – “Aluminium is toch veel highender.”

Nu de speler goed loopt , eens naar het Tricord klokje gekeken…
Wat zegt de Tricord zelf over het inbouwen

“Connecting Clock power from within a CD player.
Power is fed to the Clock 2/4 board via the Red/Black twisted pair: RED = +Ve – BLACK = oV (GND)”

1) Connect the +Ve (Red twisted wire) of the Clock 2/4 to a DC supply between +9 and +20 volts dc. Most CD players use 7812 and/ or 7815 three pin voltage regulator I/C’s for their positive analogue power supplies. Try not to connect the Clock 2/4 to these regulators as you will add clock noise to the analogue stages and impair performance.

natuurlijk de Doe Het Zelfer heeft hem hier aangesloten op de analoge voedingspanning dat naar de opamps gaat.

Tricord bedoelt hier

The digital supplies in most CD players are fed from a 5 volt regulator – normally a 7805. The input side i.e. pin 1 (with the text on the regulator facing towards you, lead-wires facing down, pin 1 is on the left) is usually several volts higher than 5V and is the ideal place to put the red twisted wire.

De 5 volt wordt gemaakt met eigen trafowikkelling.

Inmiddels aangepast en nu struikel ik over de muziekkanten…Wat een enorme 3d-soundstage

Jeroen – “Ik zie een dikke tor? en een ic op dat klok printje.
En de oscillator. dikke tor is collector uit? en dan via een paar opamps die als low noise voeding dienen voor de oscillator?
Sja, digitaal gereutel weg filteren uit dac voeding en filter/oscillator daar knapt een simpele speler van op. Alleen zou zo’n top speler van Marantz al goed ontkoppeld moeten zijn.
Het scheelt wel, zelfs met originele kristal en saa7220 in een 960 kun je met wat ‘kraaltjes en spiegeltjes’ de boel aardig opkrikken..
Gaat niet zozeer over 3d of zo, maar een iets verbeterd geluid.
Dat is geen CS, maar gewoon tweaken.. dure klokken van 0.01ppm das wel weer CS want een langzaam verloop dat merk je niet.”
