CD 104 Non Over Sampling Reparatie

Of ik een Defecte CD 104 wil repareren, de klant heeft zelf NOS modificatie ingebouwd , en na verloop van tijd is de

speler defect , ook is er nog een poging gedaan om elco’s te wisselen wat eindigde in rookwolken.

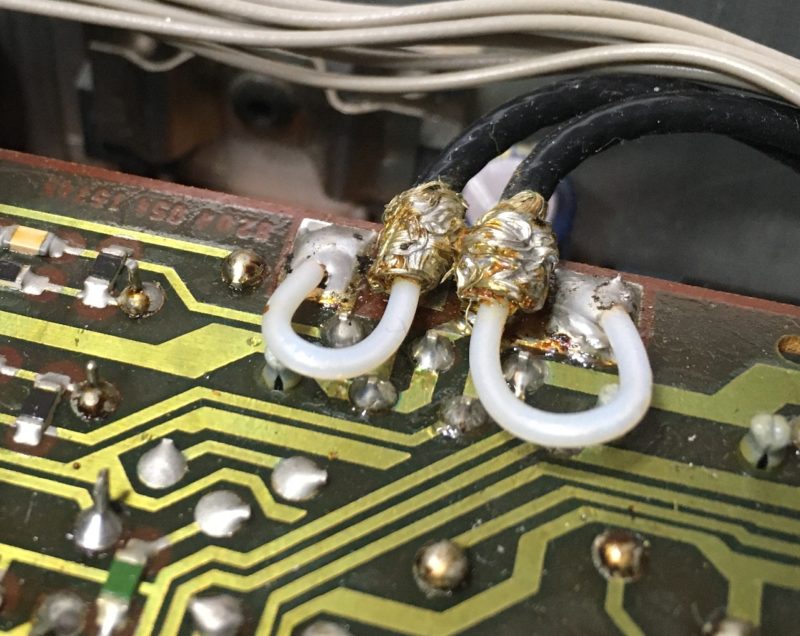

High-end audio kabels

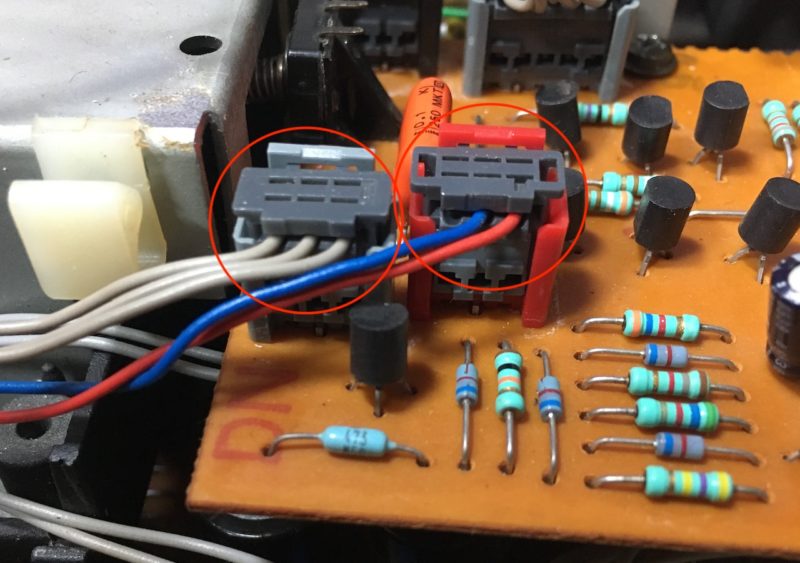

wat draadboompjes verkeerd om, resultaat twee defecte bc338/40

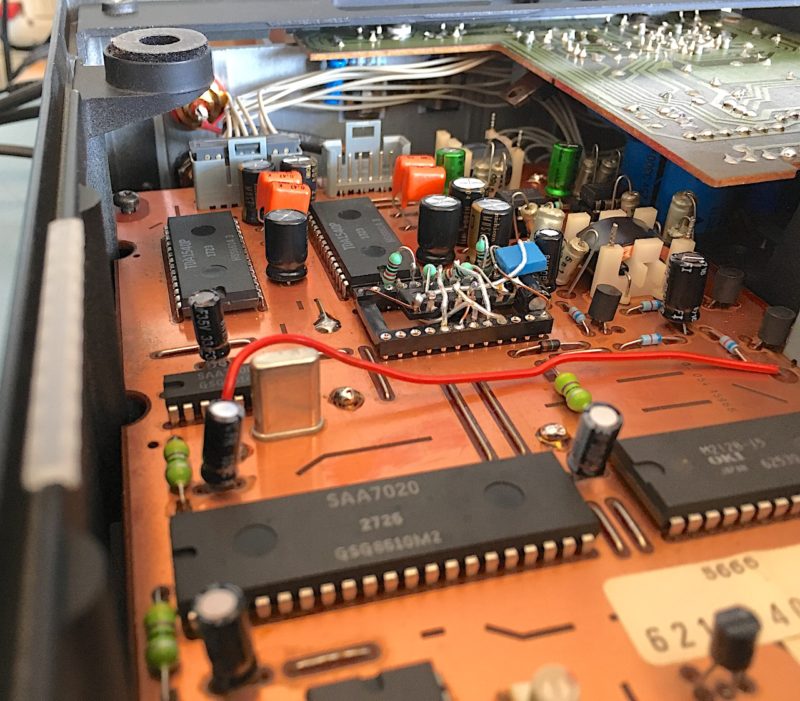

NOS modificatie en reclocker

Blauwdraadje en 14/16 bit output weerstand , die geplakt is en niet gesoldeerd.

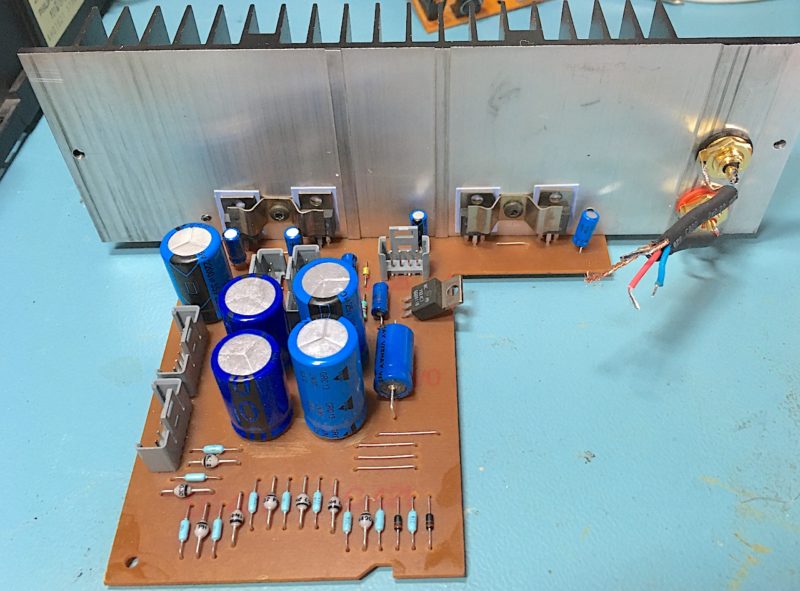

Begonnen met opnieuw recappen voeding en cinch chassis delen plaatsen.

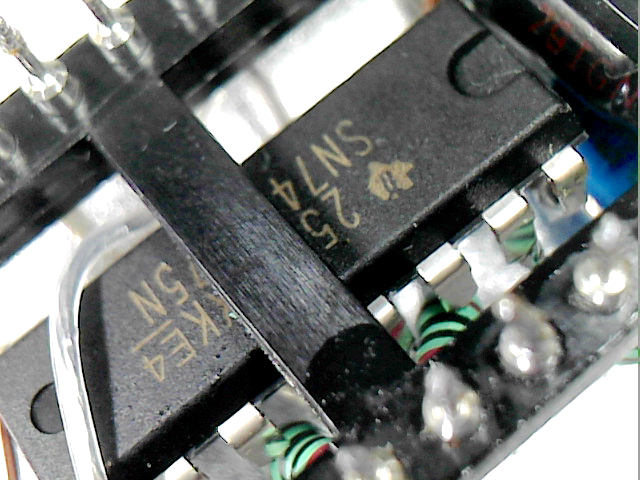

Closeup NOS mod en reclocker.

een 74xx175 met wat weerstanden.

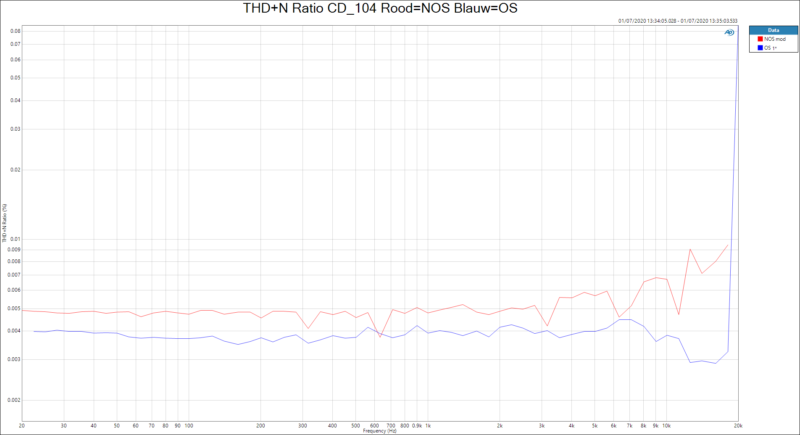

Wat doet een NOS modificatie met de vervorming in een CD 104

in Rood de vervorming met Modificatie, in blauw de originele speler,

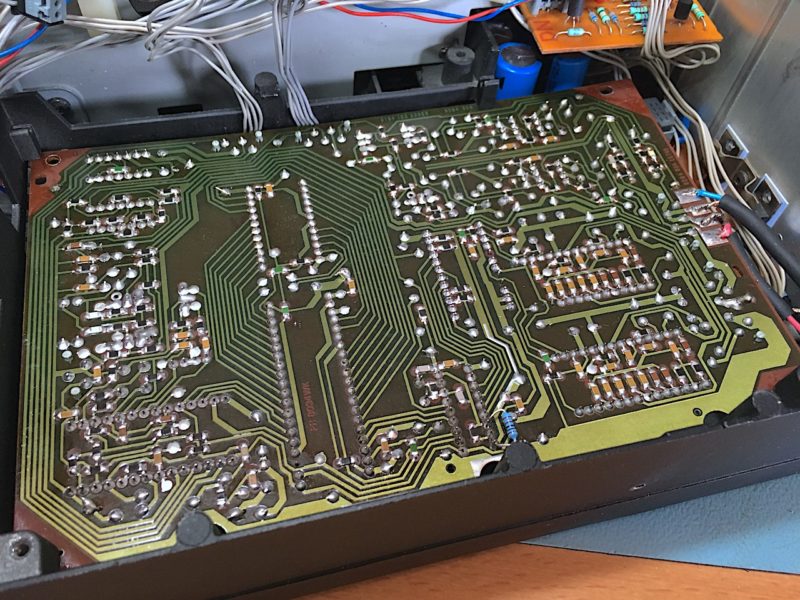

Opnieuw solderen van audio print.

Nieuwe Elco’s

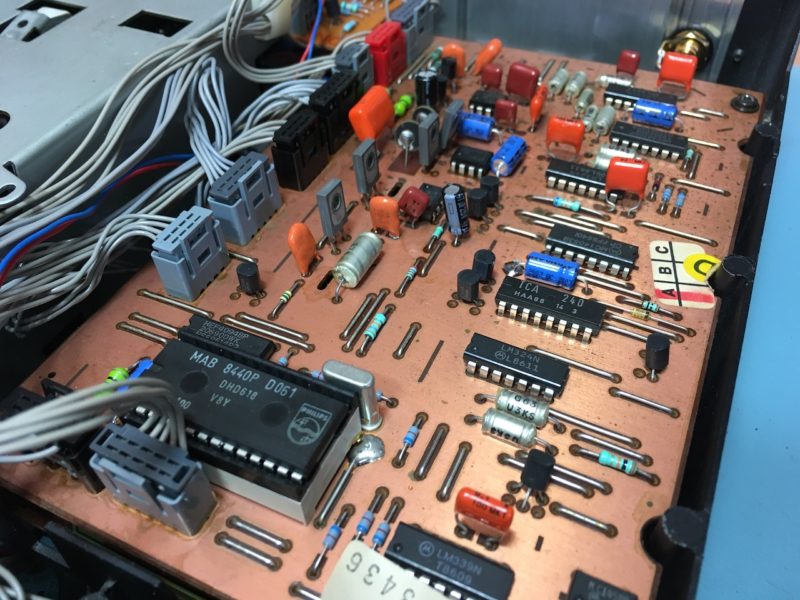

Servo board voorzien van nieuwe elco’s en opnieuw gesoldeerd

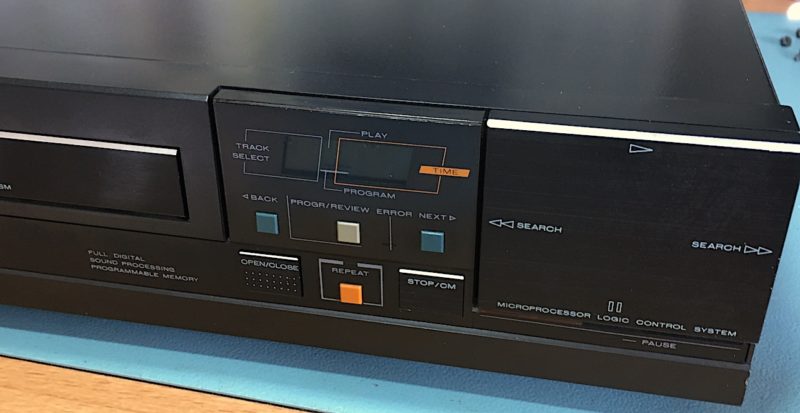

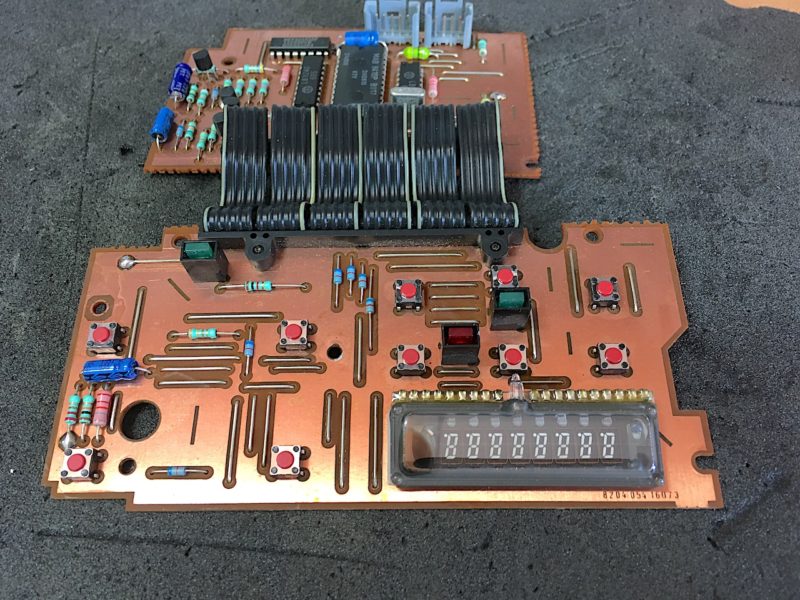

Front paneel met nieuwe schakelaars
