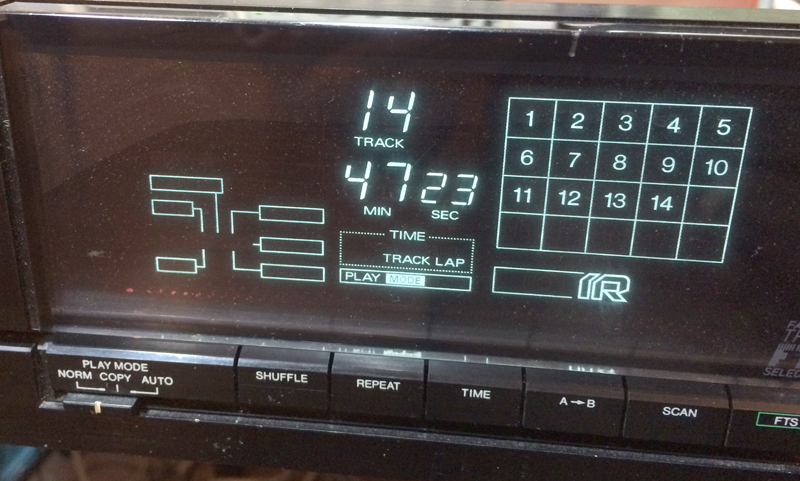

Dus toch geen leesbril
..weer mooi gevonden!http://rebloggy.com/post/music-design-r … 2273201315

Hij leest geen cd’s dus dat wordt zoeken…
Dan maar eens beginnen

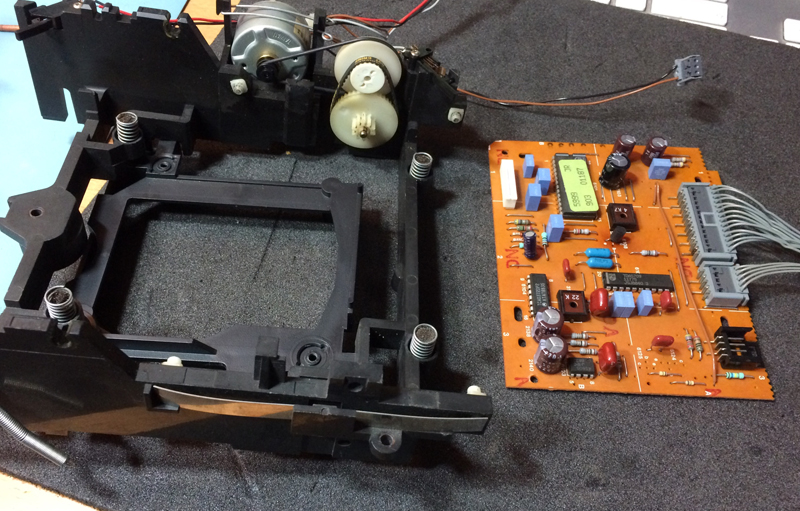

Wat een prachtig gebouwd chassis

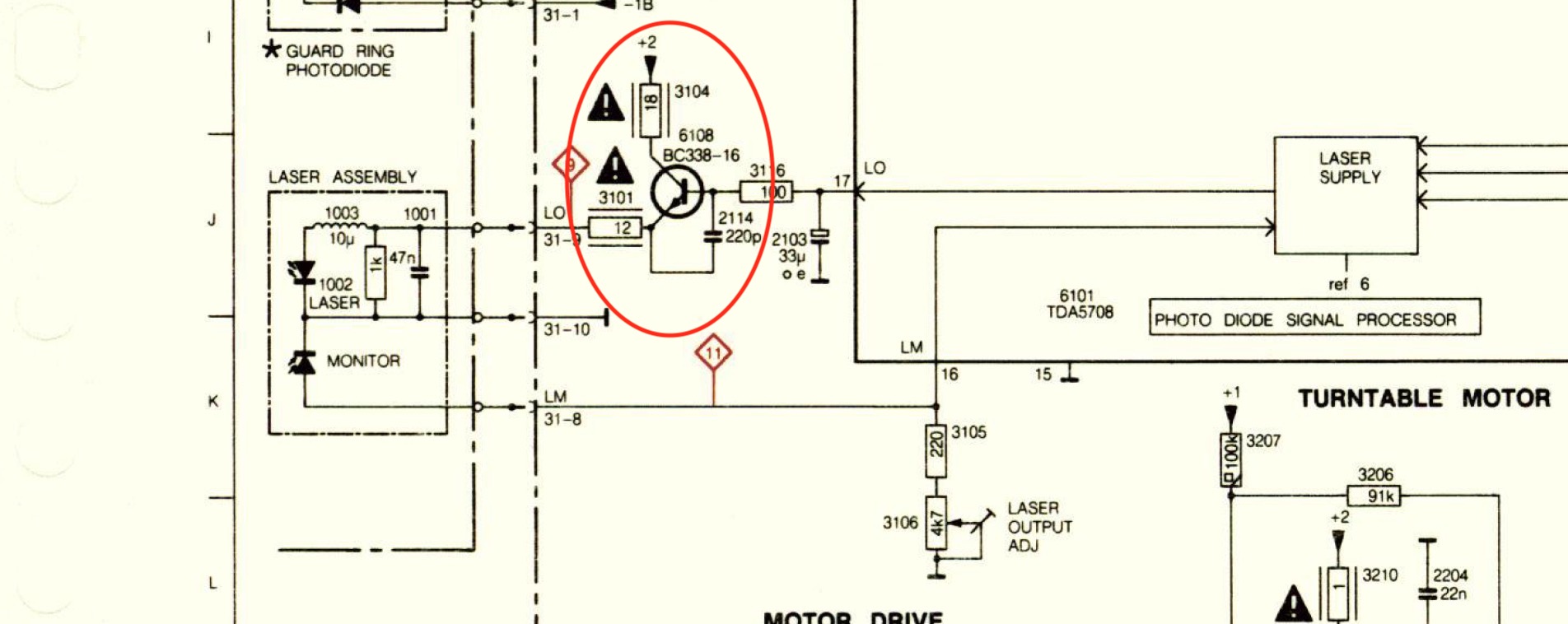

cdm1mk2 servoprint en laservoeding.

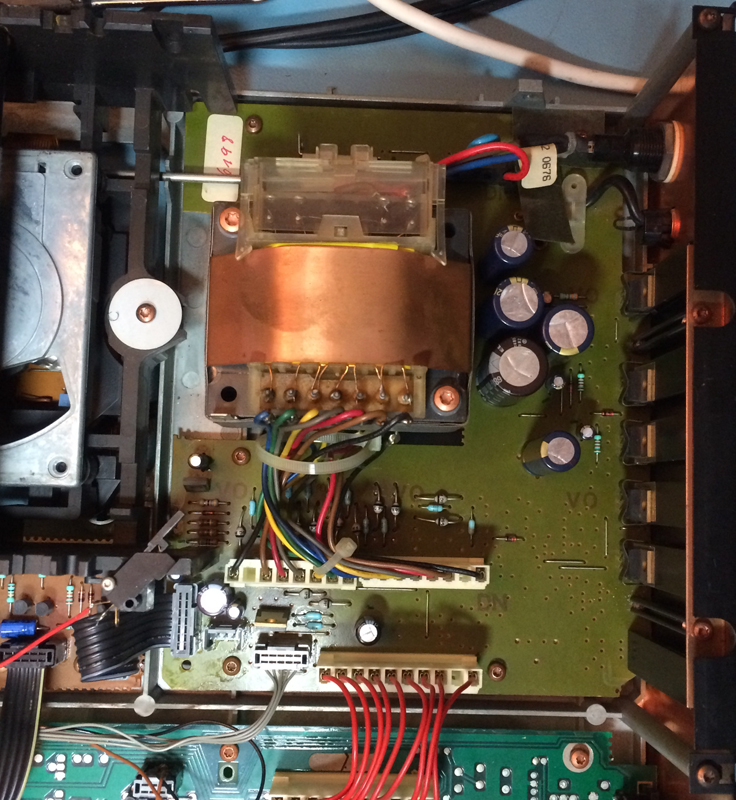

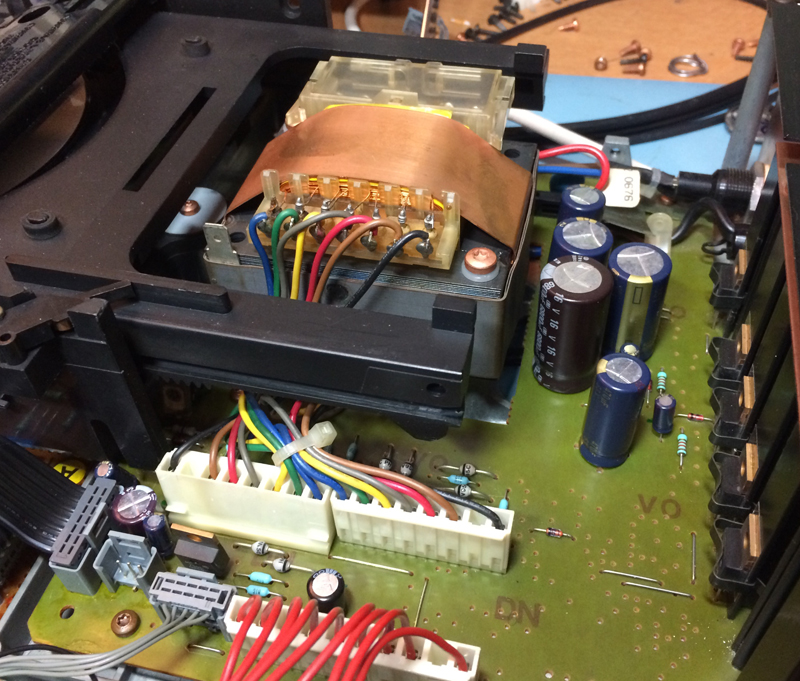

Voeding voorzien van nieuwe elcos en alles op nieuw gesoldeerd.
De kleine 47 uFjes waren erg slecht zo tussen de 7 en 20 uF..

De kleine 47 uFjes waren erg slecht zo tussen de 7 en 20 uF..

Goed dat ik dat weet, er staat hier ook zo eentje.

opzoek naar de elco’s op de display print

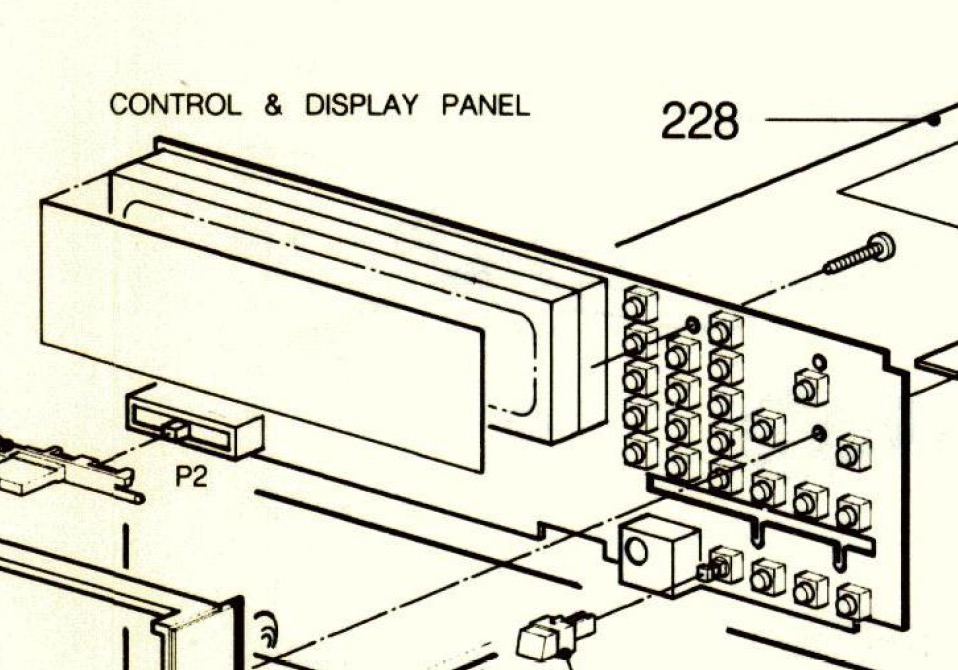

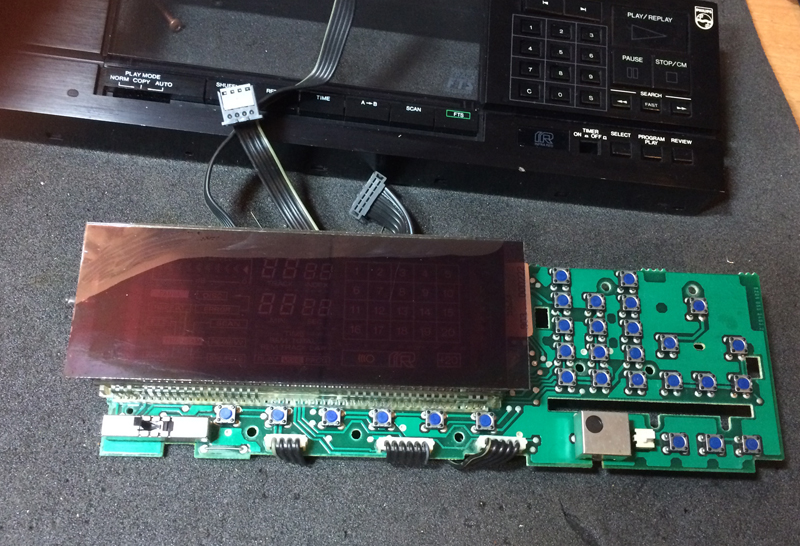

ook eens kijken hoe en met wat we het folie kunnen vervangen..?Mooi verstop onder het display, zorgvuldig display verwijderd.
Hebbes

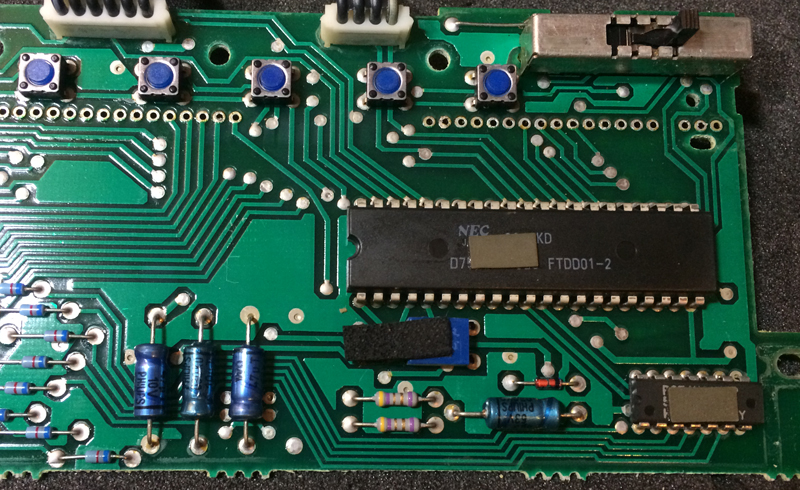

De elco’s 4 stuks hier ook twee 47 ufjes erg terug gelopen in waarde.
de 10 uf en 3,3 uf ook maar vervangen

Toch zijn er relatief veel 882 met slechte displays tov alle andere philips cd spelers. Ik heb er al een paar gewisseld met displays uit optisch slechte apparaten.

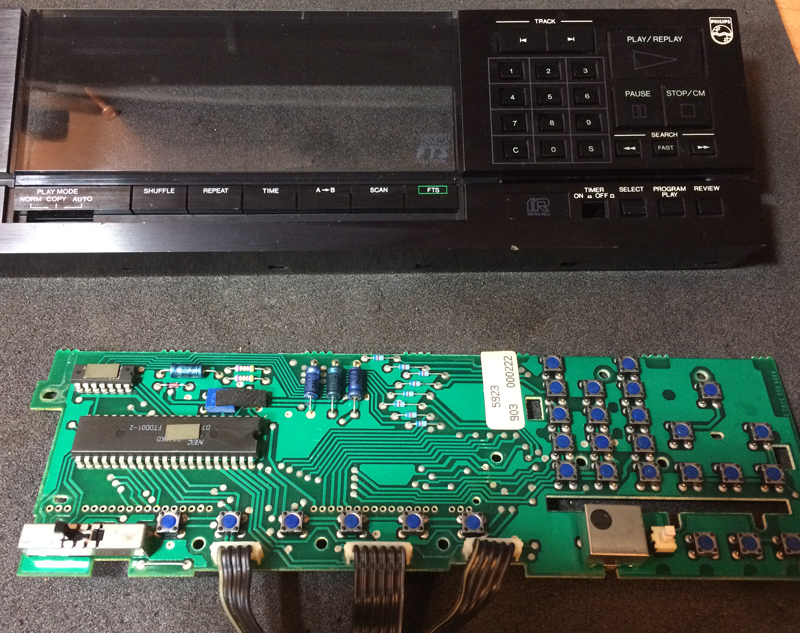

In de 900-serie apparaten zitten deze ook verstopt onder de displays, je kunt ze aan één kant optillen en dan de elco’s eronder frutselen met heel veel geduld… Ik ga niet al die pootjes los solderen!

Het display ligt in een gesloten frame , en dat is dan weer met twee koperen torx-jes vast gezet op de print , deze waren natuurlijk door een tin-golf badje gegaan en vol tin gelopen , dus eerst de torx-schroefjes leeg moeten slurpen met de desoldeerbout..

Chassis is mooi gebouwd, toch heb ik er eens een uit een gecrashte cd85 gehaald die bijzonder scheluw was

Dat project moet ik ook weer eens oppakken. Inderdaad, die hele voedingsprint opnieuw elco-en doet al wonderen. Dan nog een loopwerk wat het doet (helaas zat daar smd in, dus crashen betekent einde verhaal..)
en de hoofdprint. Philips maakte die zelf voor de cdr880 en cdd882 (zelfde met een hoop onderdelen minder en andere św).. de cd85 print kwam bij Neways vandaan, en was een profi print, epoxy ipv hard papier, doorgemetalliseerd dubbelzijdig en vertind. Toch klinkt de 880 beter, in de 85 zit DC-coupling die de zaak verziekt.. teveel zooi die aan je audiolijn hangt..
Dus dat moet er nog uit…

In de 900-serie apparaten zitten deze ook verstopt onder de displays, je kunt ze aan één kant optillen en dan de elco’s eronder frutselen met heel veel geduld… Ik ga niet al die pootjes los solderen!

en komt dit na vervangen van deze elco’s de helderheid van het display ten goede?

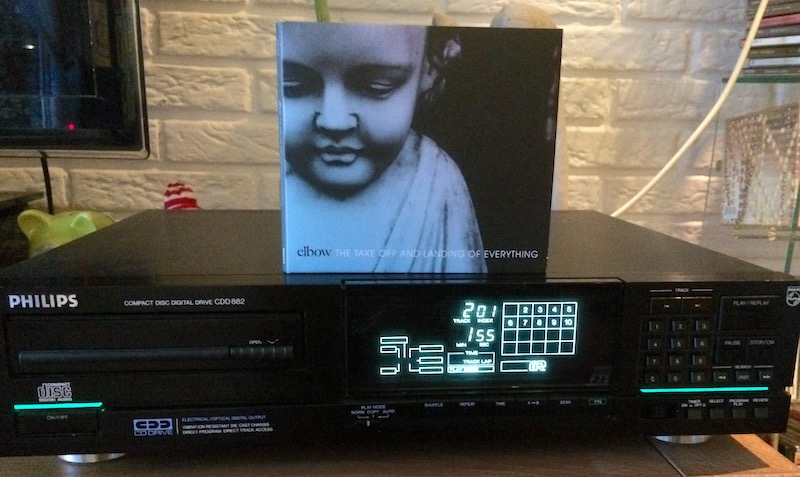

Blijven mooie apparaten uit de 800 serie

Nee mikey, het zijn over het algemeen voedingsbuffers voor de µP en ja die zit heel vaak op het frontje onder het display, bij een elcorevisie slaan de meeste mensen ze over omdat ze over het hoofd worden gezien. Het wordt nogal warm onder die dingen dus meestal zijn ze gaar en dat vinden de IC’s niet leuk!

Dank je Movieman als ik tzt mijn cd950 onderhanden ga nemen neem ik ze wel mee

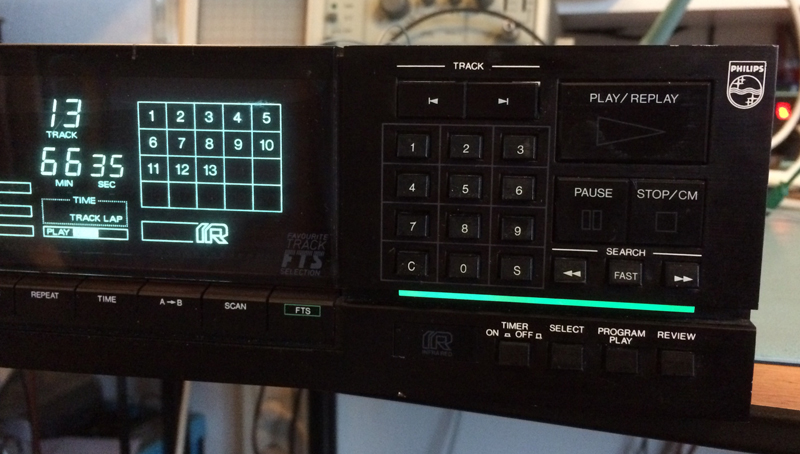

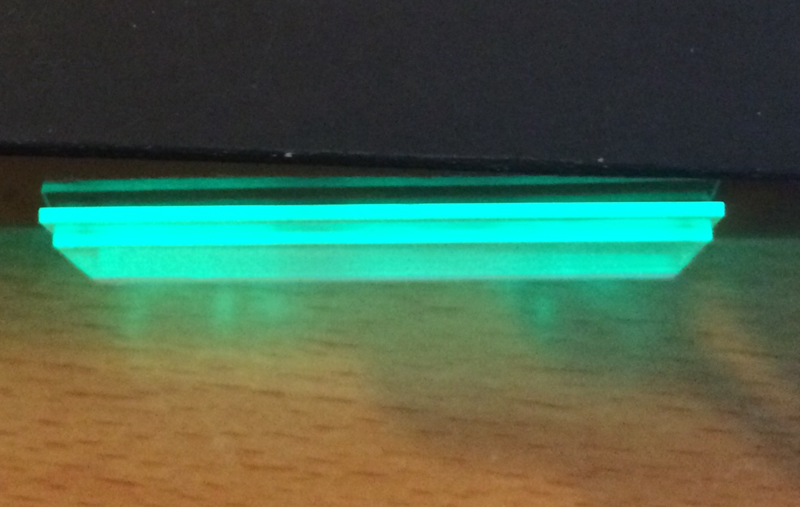

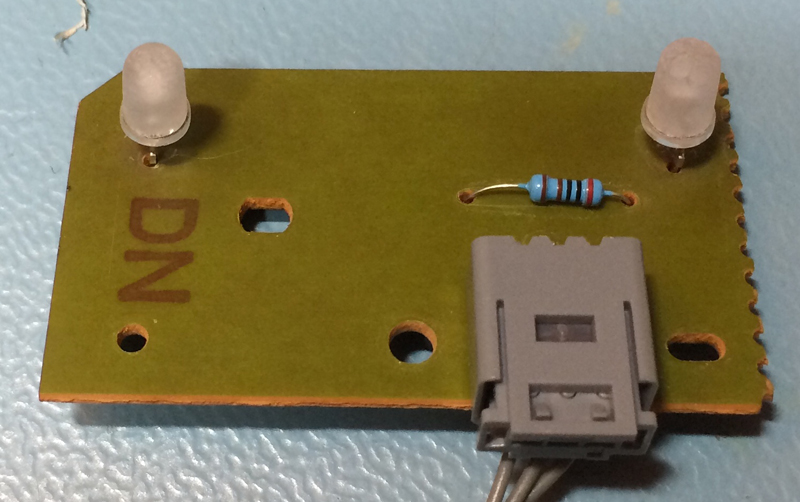

Iets met ledjes

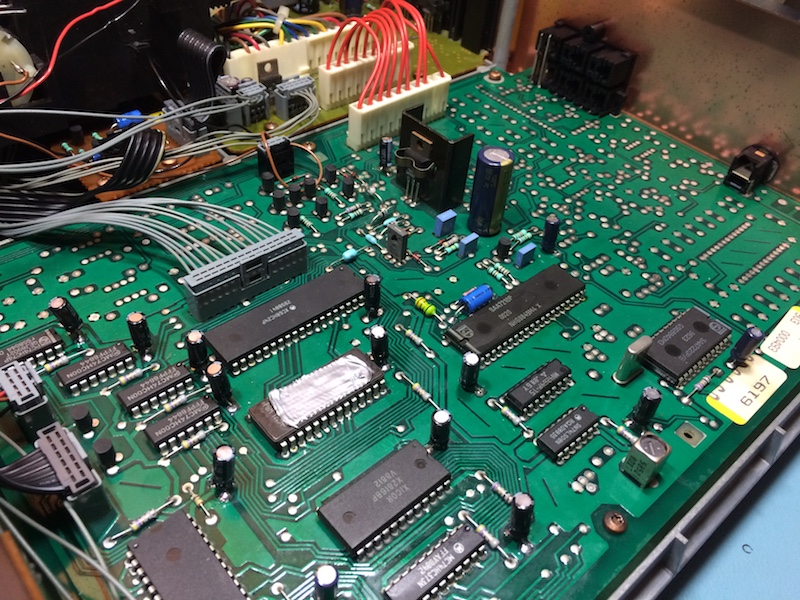

Mainboard volledig voorzien van nieuwe elco’s

Testen maar niet meer werken….
Dat wordt zoeken met scoop en servicemanuaal in de hand.

Het probleem is dat de motor gelijk begint te draaien en te langzaam.

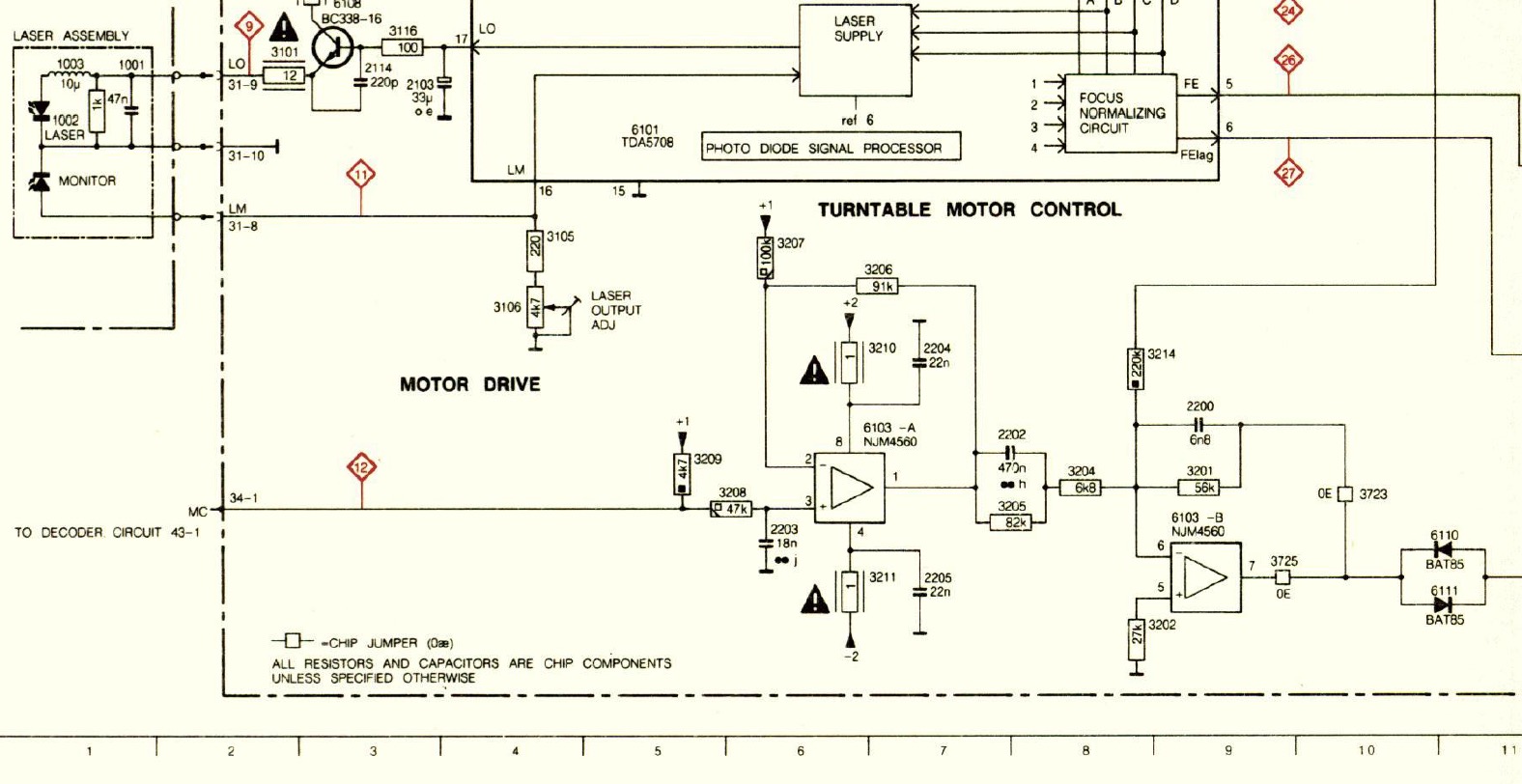

Meten aan het motor-drive-circuitje maakt duidelijk dat het stuursignaal continu 5 volt is op meetpunt 12Voorbeeld meetpunt 12

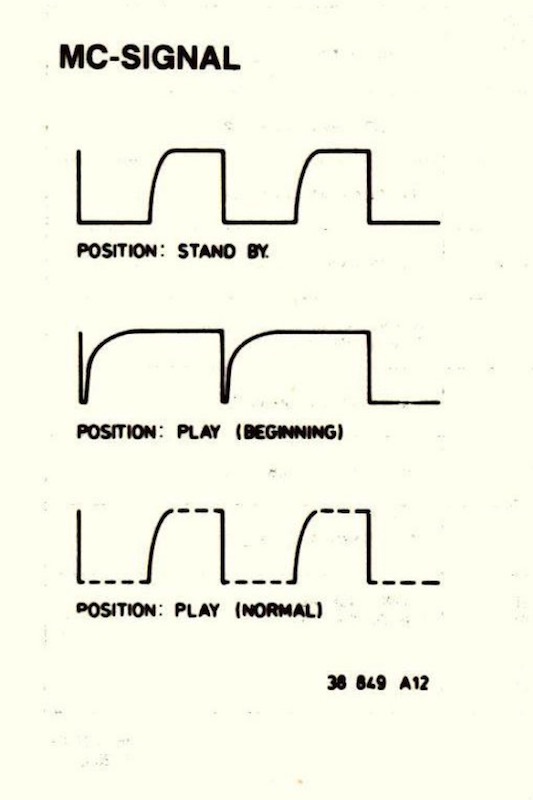

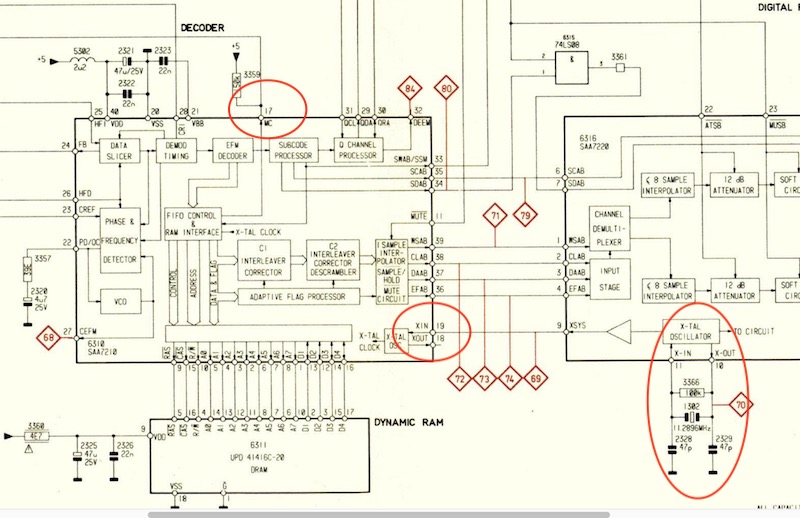

Het MC-signaal komt van de saa7210 pen 17…de saa7210 heeft 5 volt

Hmmm. op pin 25 zie ik een oogpatroon verschijnen als ik op play druk…
Dan maar eens checken of het klokje tikt, op pin 19 …
hebbes geen clock op de saa7210 , het clock-signaal komt uit de saa7220..
