Marantz CD 12

Deze Marantz CD12, of ik erna kan kijken.

o.ja iemand heeft er al eens naar gekeken en een poging gedaan..
Klacht – Lade gaat moeilijk opendicht en cd wordt niet herkent.

[fluistermodus] Lijkt wel een uitgeklede versie van de CD960 , DAC-je eruit en ringkern trafo erin en veel (goed)koper. [/fluistermode]

Robertvs – “Mooi Spelertje, kostte als set destijds Hfl. 10.000,- las ik op dutch audioclassics”

Hoewie Loewie – “Succes weer Bram. Je krijgt werkelijk prachtige CD-spelers onder handen”

Harry – “Daar hing een fijn prijskaartje aan destijds, in combinatie met de aparte DAC… 🙄 Is die er ook bij? Dan krijg je de kans om na reparatie eens te luisteren naar een setup die vrijwel iedereen hoogstens uit de recensies zal kennen!”

MGf – “Ik ben benieuwd Bram.
Je hebt toch wel pech met veel van deze “kan je er even naar kijken”-storingen.Heel anders dan ik een tijd terug had met een bijzondere ynoS DAS-R1 DAC. Die kwam binnen met de klacht “doet niets meer”. Bleek dat er gewoon een stekker van de voedingsprint los zat…”

Het eerste wat opvalt bij het open van de speler nieuwe zekeringen…

Ook de Radial Servo is erg warm geweest

Wat zijn de problemen .

Speler gaat aan
– Lade gaat moeilijk open / dicht ( Snaren slap )
– CD wordt niet herkent en gaat niet draaien.

Als eerste voeding spanning gecheckt – OK
Werkt het focus circuit ?,, ja de Laser gaat 3 maal op en neer , lensje schoon gemaakt . Nog steeds niet
Hmmmm, de swing arm gaat niet naar het begin van de CD…dat is raar :think:
Dan maar C’tje op het CDM loop werk vervangen, 33 uF axial was nog maar 9 uF..
Testen maar weer, de arm blijft nog steeds in het midden hangen…
Maar de CD gaat draaien…en er is een oogpatroon te zien op de scope…cd draait even , maar dat is het…
De Table of content staat aan het begin van de CD en niet in het midden, dan maar eens kijken naar radial servo sturing.
Ik had al gezien dat ie er warm is geweest….

Probleem gevonden onderbroken printsporen en losse printsporen :whistle:
Even een quick fix gemaakt , dat gaan we nog netter doen maar voor testen goed genoeg.

Speler weer aan…Yes , swing arm , swingt netjes naar het begin van de CD, daar is een Table of Content te vinden..
CD gaat draaien voor 2 seconden , oog patroon te zien maar , geen TOC inlezen…

Dan maar verder zoeken , de speler schijnt al vaker te zijn gefixt of pogingen daar toe en een verhaal over onderdelen uitwisselen…..pffffff

Ze zouden toch niet de servo cpu hebben gewisseld…? , is dat de juiste versie kwa software…?
Er is gesoldeerd….

Zien we wat op de Radial sturing . Meten op Rdir weinig nuttige info

Om er zeker van te zijn dan maar naar de Service mode’s van de speler…Manual er bij

Lieve Marantz , hoe kan ik Play en Stop tegelijk indrukken met een tuimelschakelaar…??

Goed dan maar het hele front ook uit elkaar….

Na het uitbouwen front printen Service Mode 0,1 kunnen bereiken…

De radial servo werkt. REV beweegt arm netjes naar midden CD en FF netjes naar het einde..

Goed de Radial servo werkt…maar cd stop nog steeds met draaien en TOC wordt niet ingelezen..
Dan maar eens naar het “turntable circuit” kijken is er wat te zien op MSC

Schema van CD960 genomen..van de Marantz schemas wordt ik

Daar is alleen een 5 volt te zien en daar zijn iets van een duty-cycle te zien moeten zijn…
Dat signaaltje komt uit de SAA7210p….o nee daar is ook aan gesoldeerd…

Dan maar eens kijken of de SAA7210p wel een klok krijgt…, Nee dus …
Die komt uit de SAA7220/b ,daar meten op de oscillator…Niks….zou de SAA7220b defect zijn..?
5 volt is aanwezig op pin 24…

Dan maar wisselen…Ooeii die is warm geweest…

Nieuw exemplaar.. op voetje

En we hebben weer een tikkend klokje…!!

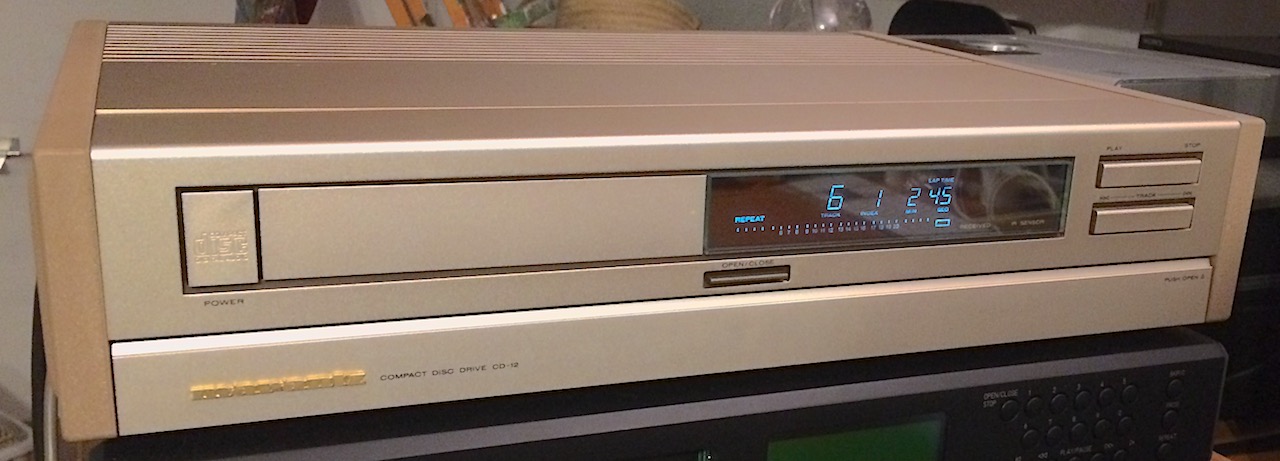

en een werkende CD-960…

Wat doet koper tegenwoordig de kilo…

Hoewie Loewie – “Er staat ook niet “press” maar “depress”. Ik denk dat er iets anders bedoeld wordt? ,Mooi gefixt weer Bram”

Het niet zo soepel lopen van de CD-lade heb ik ook gevonden..
Een nylon draadje in plaats van een staaldraadje met het juiste veertje…

En natuurlijk een High-End power entree…

MGf – “Is dat dan ook High End soldeer werk….
Wat kunnen sommige mensen toch verschrikkelijk pruts werk afleveren. Gelukkig weet jij er wel raad mee…
Zo’n staaldraad. Waar haal je die vandaan?
Hoe lang moet die zijn, want ik heb nog wel wat staaldraad over uit een B&O ouverture (met die glazen deurtjes). Daar zit mooi draad in met ook veertjes eraan (bypass veertje, dus die de draad inkorten en strak trekken.”

Nico H – “Mooie hobbyisten speler
Snap wel dat je soms een beetje moe wordt van sommige “upgrades”
Lijkt me ook een beetje: firma laatste hoop in bange dagen, speler.
Wel prachtig dat ze weer werkt natuurlijk. Ik hoop dat je werk naar waarde geschat wordt.
Leuk ding. En proficiat met het succes natuurlijk. “

Jeroen – “Mooie pcb’s . Waarschijnlijk net als de CD85 bij neways gemaakt.

Dus een deeltje Nederlands.

Je kunt idd beter iets hebben wat gewoon kapot is gegaan dan zo’n spitbak.

En wrs hebben ze de dingen waardoor ie echt beter klinkt niet gedaan.. de bekende mod en vooral de saa7220 goed ontkoppelen. Bij cd94/960 gaf wat betere c op de voeding en 2 ferriet kralen in de voeding een hoorbare verbetering. En het hoofdtelefoon stekkertje los maken op de grote print gaf iets verbering, dat verbaasde me. Misschien niet op de cd12..”

mae -“Ik verwacht in Japan, de prints van de CD85 zien er Europeser uit. Maar dat mag de pret niet drukken. Mooi apparaat!”

Jansen2810 – “Nogmaals ook in dit geval mijn complimenten! Ik kijk al uit naar je volgende verslag.
Groet, Adri Kes”

Jeroen schreef -“En wrs hebben ze de dingen waardoor ie echt beter klinkt niet gedaan”

Hoe gaat een Digitale uitgang van de SAA7220b in de CD-drive beter klinken ..??

Jeroen schreef -“oeps, dacht dat er ook een dac inzat.. maar die zat daar los bij idd”

mthecatlover – “Mooie speler hoor…”

Hoewie Loewie – “Prachtig.”
