Marantz CD73 revisie

Marantz CD73 revisie

Geplaatst: jun 27, ’17, 15:49
door bramjacobse
Ben een tijdje terug begonnen aan een
Marantz CD73 “werkende weg gezet op zolder en nu doet ie het niet meer”Afbeelding

De speler gaat aan en de cd-lade gaat naar buiten en naar binnen, geen standby-LED..
CD gaat niet draaien geen laser-on LED…op het front van de lade.
Eerst heb ik de voeding voorzien van nieuwe Elco en de spanning gecheckt

Als hij enkele minuten aanstaat gaat het erg ruiken naar erg warme weerstand
De motor van de CD-lade schakel niet uit…niet als de lade uit of ingeschoven is.

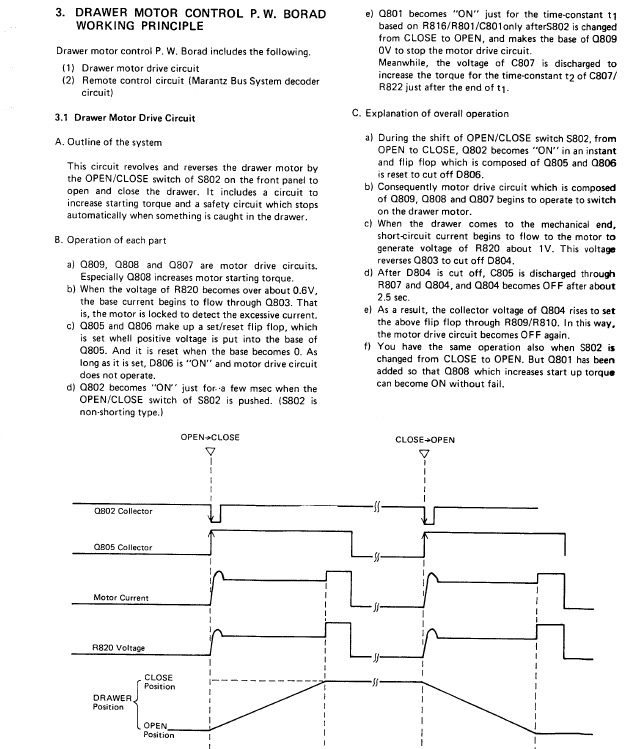

Er staat gelukkig een duidelijk beschrijving van de schakeling in de servicemanual.

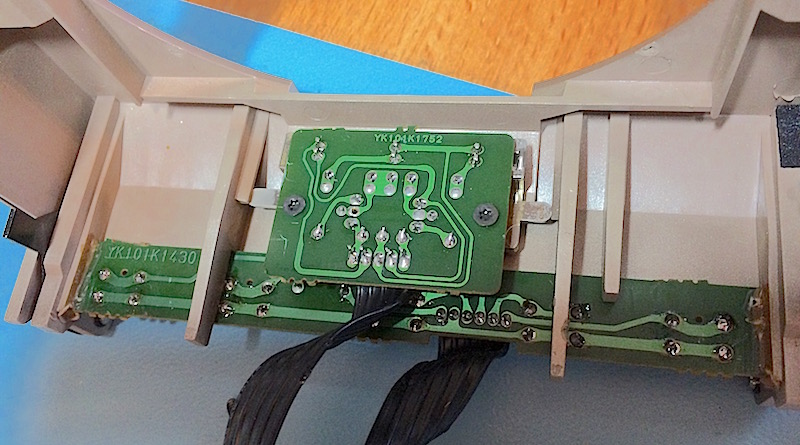

Dus zoeken en meten maar. demonteren van de CD73 ( een meccano doos )

Afbeelding

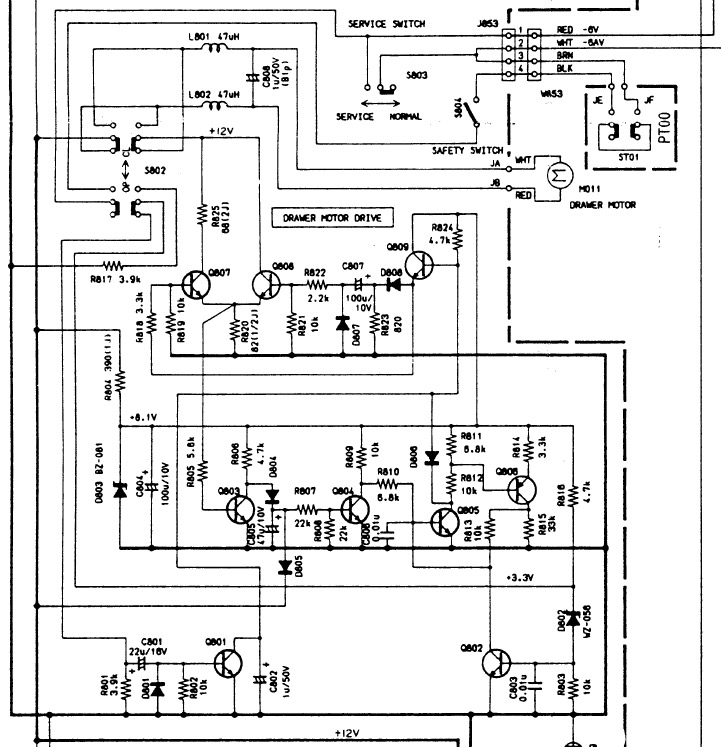

schema is iets minder duidelijk :-)

Afbeelding

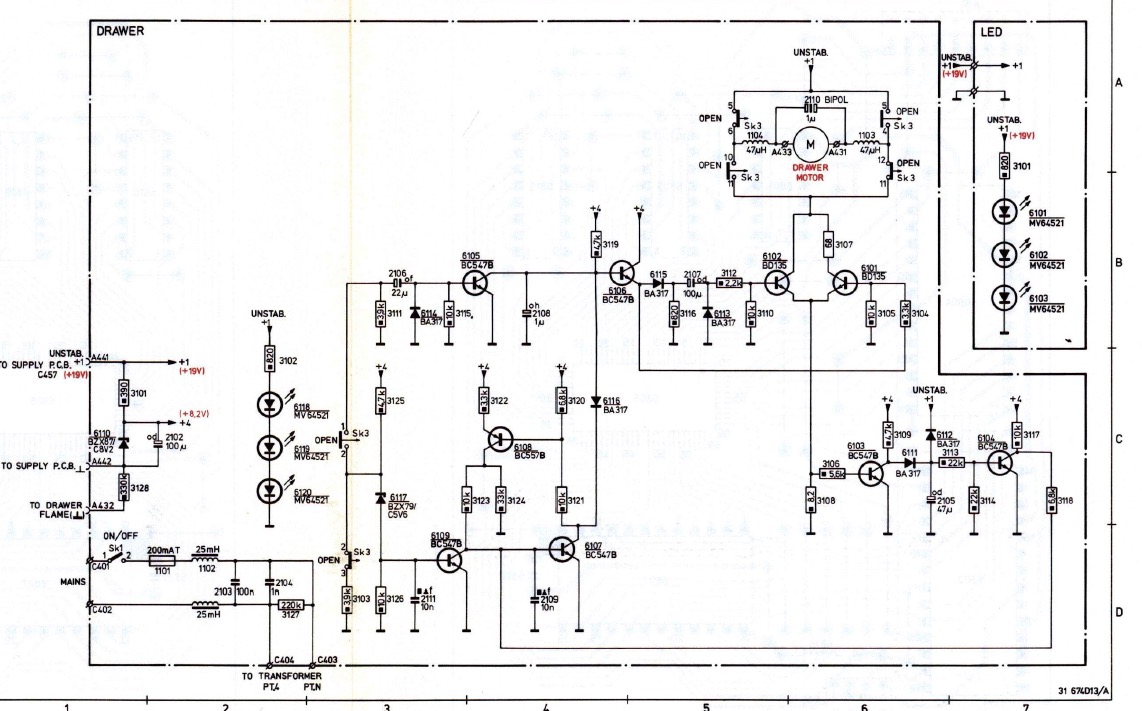

de philips variant is duidelijker

Afbeelding

Bij het demonteren van de speler komen de eerste onderdelen al uit de behuizing rollen.

Een lipje van de safetyswitch.

Afbeelding


Re: Marantz CD73 revisie

Geplaatst: jun 27, ’17, 15:52
door movieman
Ja ja werkend weggezet…

Re: Marantz CD73 revisie

Geplaatst: jun 27, ’17, 15:53
door bramjacobse

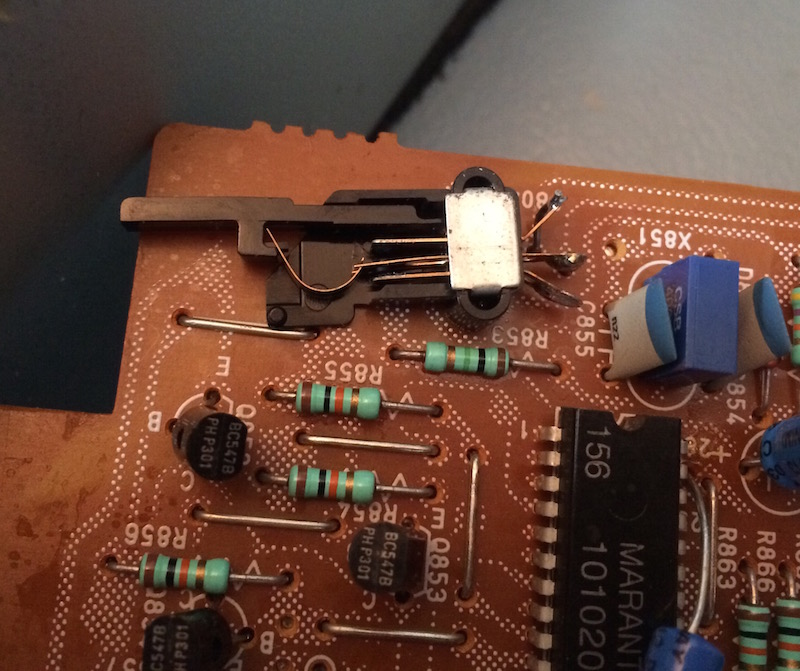

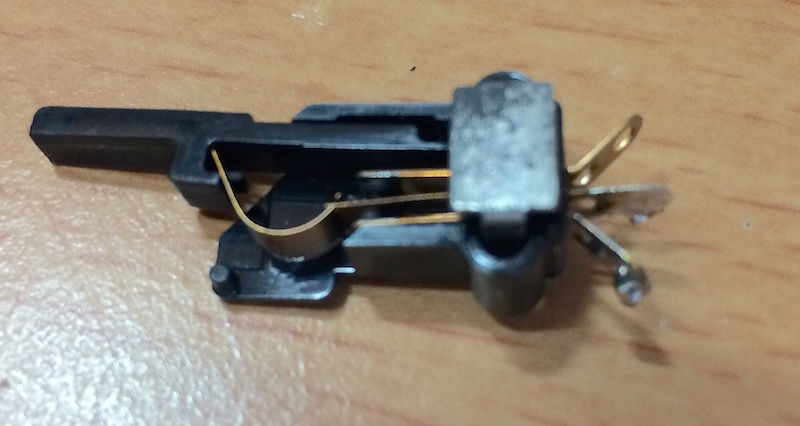

Een nieuwe tweedehandse vervanger gevonden van de schakelaar

Afbeelding

Dat past prima en werkt
De standby led gaat branden als Lade dicht is en de laser led gaat branden als we op play drukken.

Afbeelding

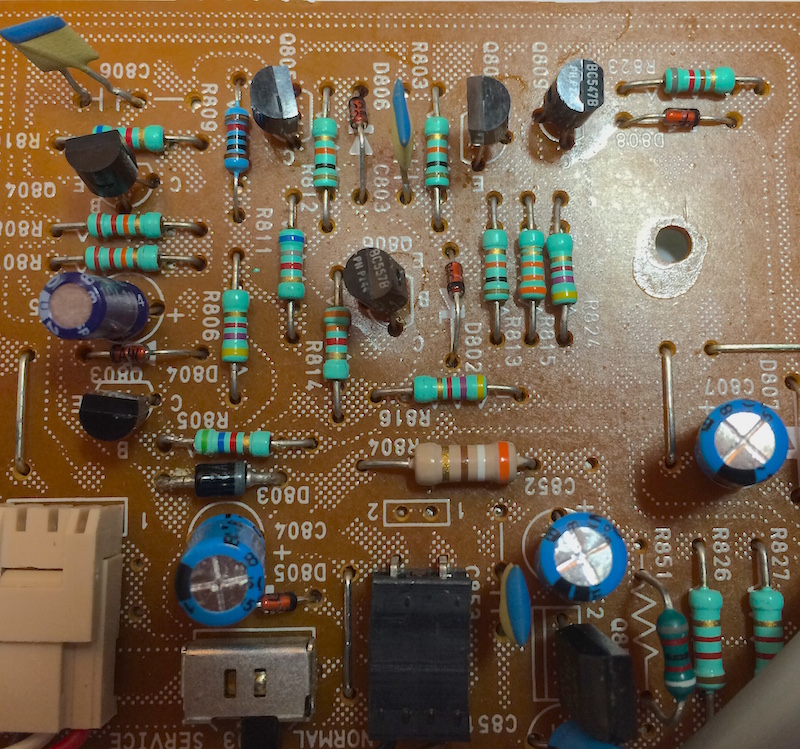

Na wat meten en zoeken de boosdoener gevonden , R809 defect. Zou 10K moeten zijn.. :think:
De motor werd nooit uitgezet.

Afbeelding

R809 vervangen en voorzien van nieuwe elco’s
Afbeelding

Testen en werken…Motor schakelt nu netjes na 1 a 2 seconden uit als de eind positie bereikt is , ook als je hem halverewege tegenhoud schakeld de motor netjes uit…


Re: Marantz CD73 revisie

Geplaatst: jun 27, ’17, 16:09
door bramjacobse

Het volgende probleem, van geen enkele CD wordt de table of content ( T.O.C. ) gelezen  Al het gebruikelijke gedaan , Elco’s vervangen op de CDM-print , alles op nieuw gesoldeerd , lens schoon gemaakt , voeding spanningen gecheckt niks , nul komma nul , schakeling na gelopen geen in-focus signaal . Laservoeding gaat aan….

ik wordt helemaal gek….

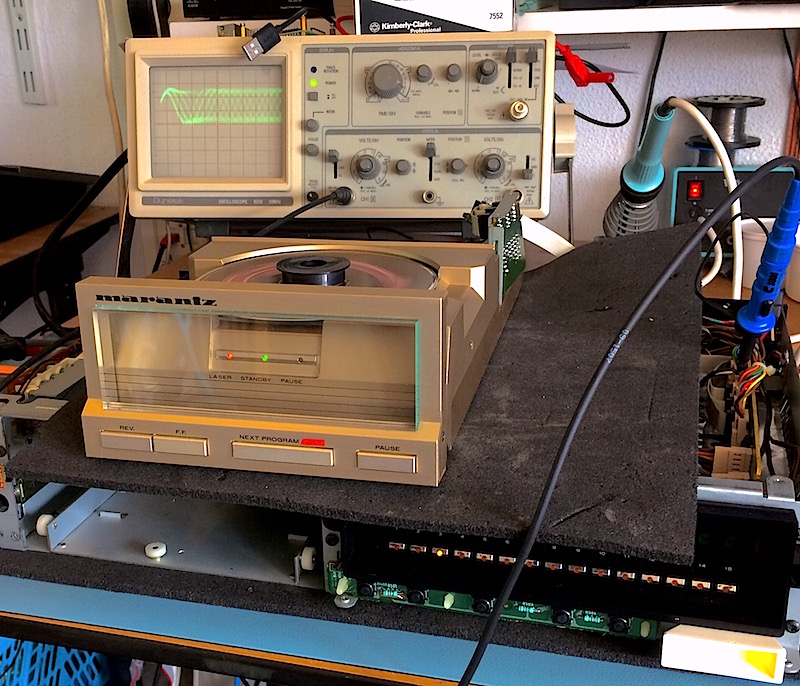

uit eindelijk dan maar uit een sloopspeler een CDM-0 gepakt en die er in gezet en ja hoor werken spelen en muziek..

Afbeelding

Na wat testje blijkt de pause toets te haperen.
dus nieuwe tactile switch er in

Afbeelding

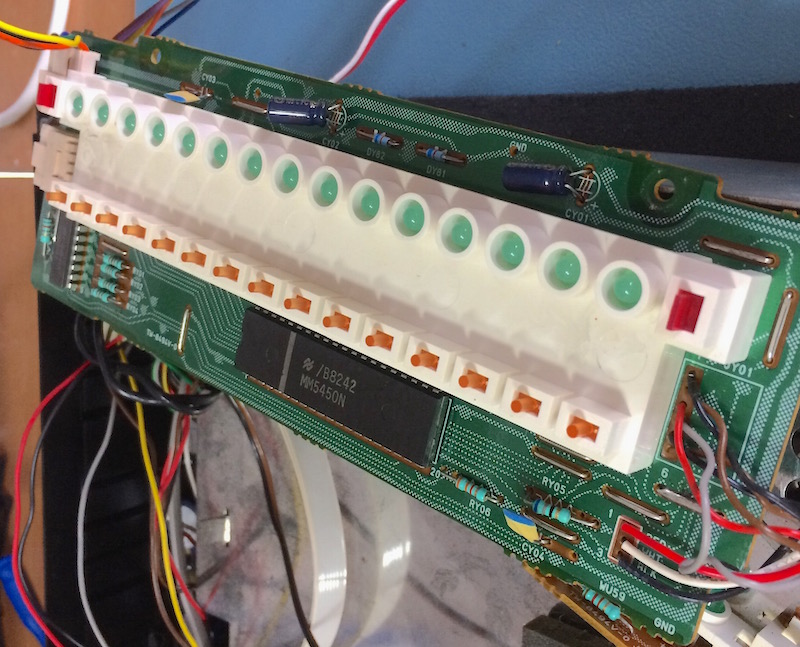

Het Track display voorzien van nieuwe elco’s en alles op nieuwe solderen
Afbeelding

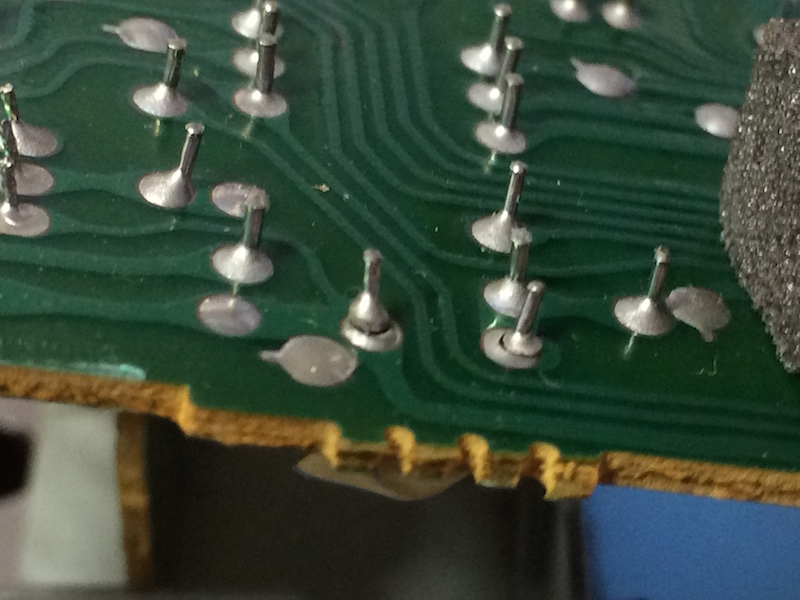

Hey, gebroken solderingen
Afbeelding

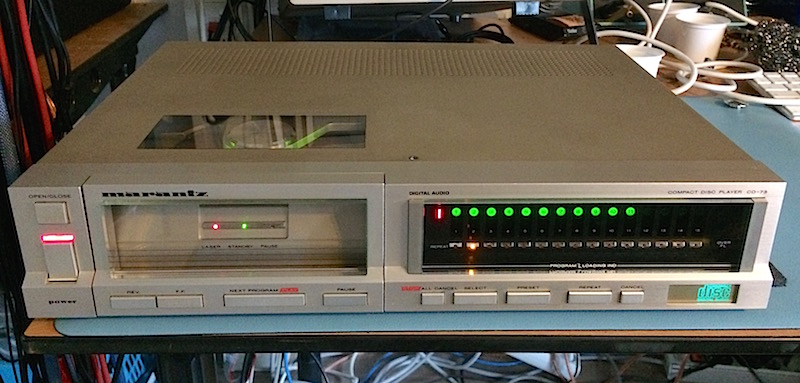

Alles weer in elkaar..voordat we aan de servo- en decoder printen verder gaan.
Afbeelding


Re: Marantz CD73 revisie

Geplaatst: jun 27, ’17, 16:21
door bramjacobse

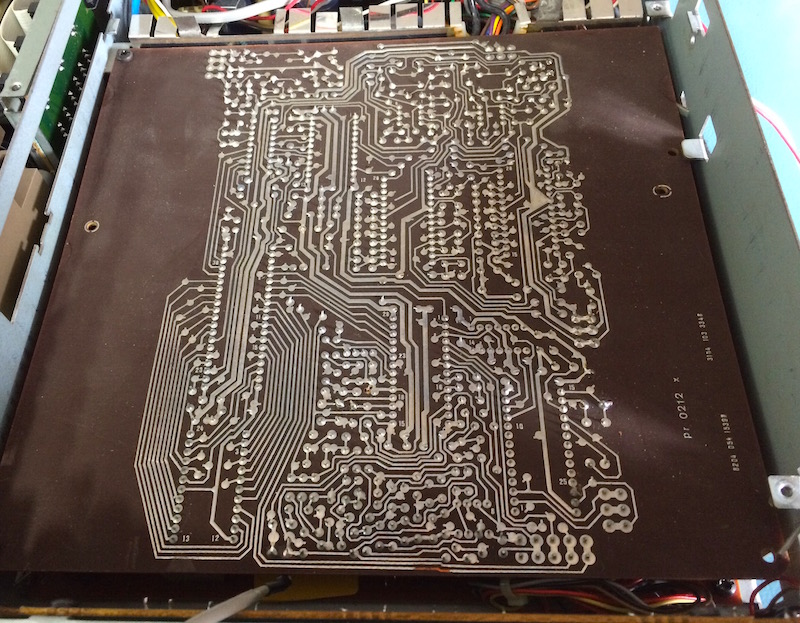

Dit lijkt wel een print uit een CD100 alleen niet op maat geknipt

Afbeelding

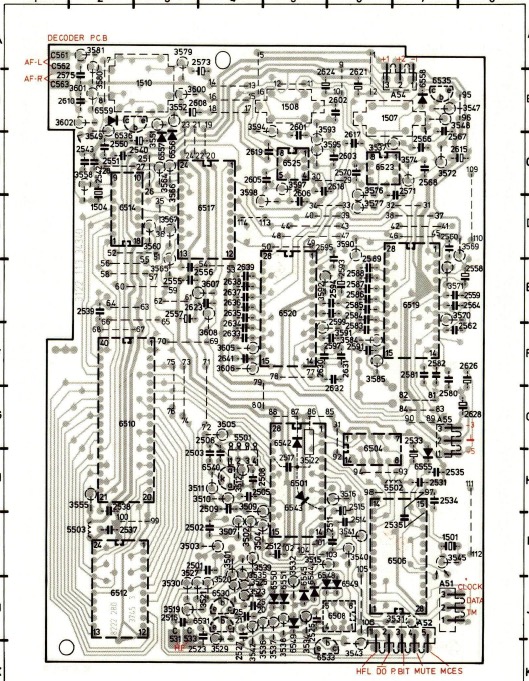

Zoek de verschillen en kleur de plaatjes ,uit Servicemanual van cd100
Afbeelding
ik denk het wel..een cd100 layout.

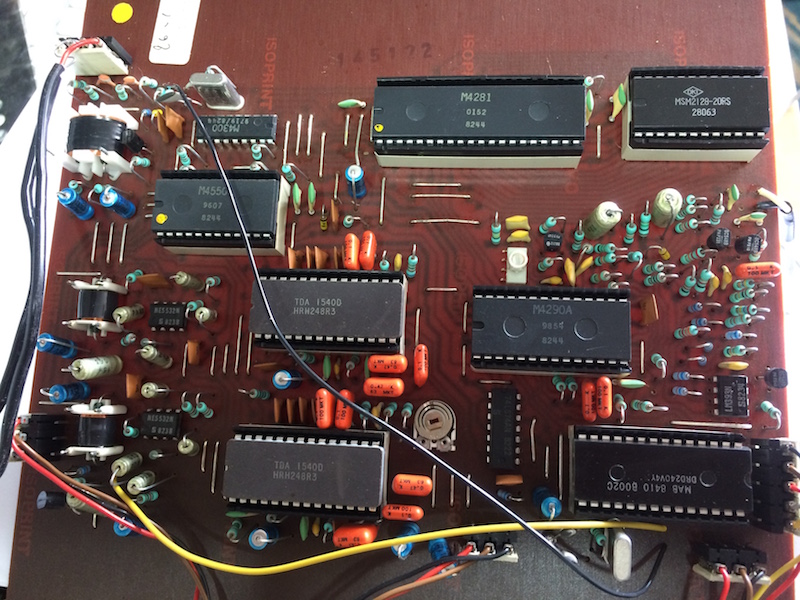

Oude chipset o.a M4281 M4290A M4550
Afbeelding


Re: Marantz CD73 revisie

Geplaatst: jun 27, ’17, 17:12
door movieman
@ Bram: haal de IC’s er eens uit en maak de pootjes goed schoon, ook eventueel van het CDM. De gebruikte voetjes kunnen ook “versleten” (slappe) veertjes hebben, is een bekend probleem. Ik ken het CDM verder niet maar daar zou zomaar het probleem kunnen zitten…

Re: Marantz CD73 revisie

Geplaatst: jun 27, ’17, 18:21
door bramjacobse
Ja de voetjes ga ik allemaal vervangen door degelijk ic-voetjes.
de CDM heeft geen IC’s op voetjes , ik denk dat bij de originele CDM-0 de intensiteit van de laser te laag is, als ik op de opamps meet na de photodetectors zie ik wel klein signaaltje…Iemand een simpele truc om de intensiteit van een laser te meten..? met LDR.?

Gr Bram


Re: Marantz CD73 revisie

Geplaatst: jun 27, ’17, 19:32
door ChromeMaximaII
Lastig om het nauwkeurig geijkt te krijgen, maar je zou met een silicium fotodiode (BPW34 oid) in stroommeting wel iets kunnen afleiden.

Re: Marantz CD73 revisie

Geplaatst: jun 27, ’17, 20:11
door Will
De intensteit van de laser meet je door de laser af te regelen. Oh?
Ja toch wel: de spanning die je over de weerstand meet is van de gereflecteerde laserstraal. Dat is een maat voor de intensiteit.Een andere manier is de amplitude van het hf signaal (oogpatroon).

Een LDR is niet geschikt, je kan proberen met een IR fotodiode of -transistor zoals die in een ontvanger van de afstandsbediening zit


Re: Marantz CD73 revisie

Geplaatst: jun 27, ’17, 20:20
door bramjacobse
Kwam dit tegen testje met LDR , na 10 minuten in deze
https://www.youtube.com/watch?v=Df70YVAg-iI

Re: Marantz CD73 revisie

Geplaatst: jun 27, ’17, 20:30
door Will
Jij had toch dat groene boek over cd spelers gekocht?

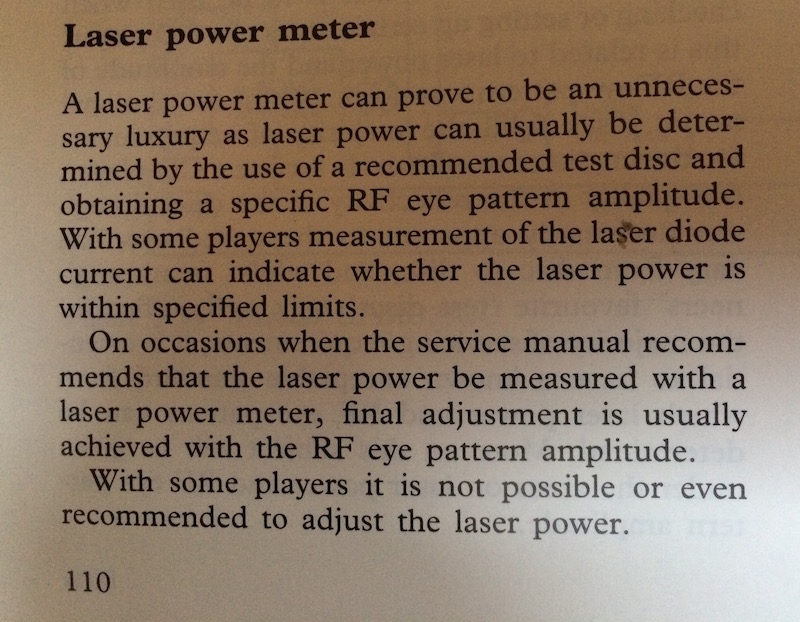

Kijk eens op pagina 110 linksonder  (laser power meter)

Re: Marantz CD73 revisie

Geplaatst: jun 27, ’17, 20:47
door bramjacobse



Afbeelding

Maar die manier werkt alleen als de disc op de juiste hoogte staat,reflecteert en dus in focus voor de detector diode’s, ik wil weten of de laser aan gaat en genoeg licht geeft


Re: Marantz CD73 revisie

Geplaatst: jun 27, ’17, 20:51
door Will

Goed filmpje! Dat het met een LDR wel gaat had ik niet verwacht.

De man gebruikt wel een methode om de laser te voeden die overal wordt afgeraden in de manuals en beschrijvingen van laserdiodes.


Re: Marantz CD73 revisie

Geplaatst: jun 27, ’17, 21:58
door movieman
Zitten er op het CDM (axiale) elco’s? Gegarandeerd dat ze gaar zijn. Ik ga niet zomaar aan een laservoeding/afstelling knutselen omdat ik dit te link vind. Je moet echt goed weten waar je aan begint. Misschien is de focus niet optimaal meer… Er zou een breukje in de flatcable kunnen zitten… Maar ja dit zijn eenvoudige dingetjes, die zul je wel al hebben gecontroleerd… Als ik iets niet kan om welke reden dan ook dan stuur ik de klanten door naar Will…  Maar alle gekheid op een stokje, hij heeft heel veel kennis hoor, dat mag worden gezegd.

Re: Marantz CD73 revisie

Geplaatst: jun 27, ’17, 22:14
door Will
Ik denk dat Bram meer kennis van en ervaring met CD spelers heeft dan ik, Movieman…
