CD 85 Marantz

Geplaatst: sep 24, ’18, 19:50
door bramjacobse

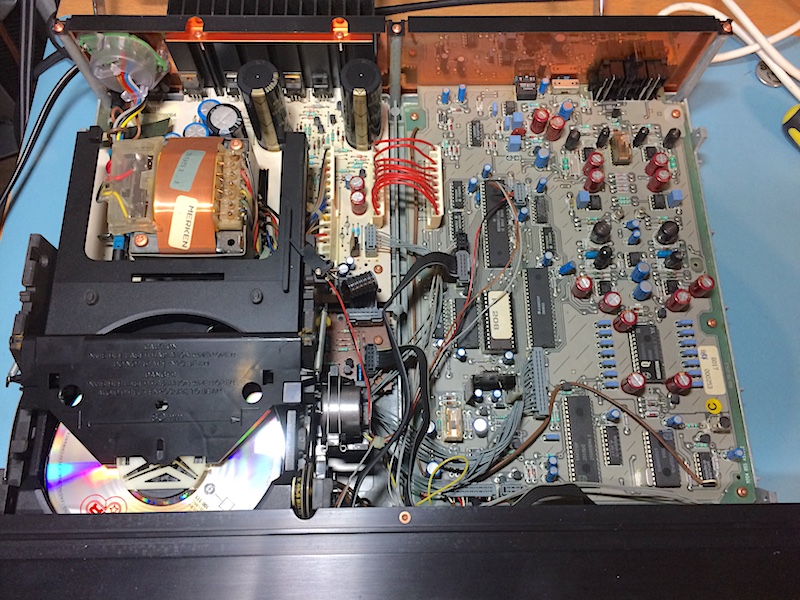

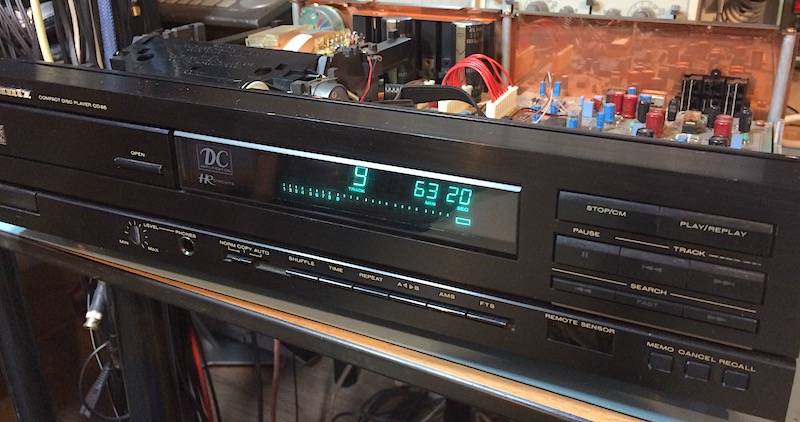

Een Marantz CD 85 , Familie van de CD880…maar net ff anders…

Onderhoudsbeurtje, bomvol slechte 47uf/25 radialtjes…
Defecte gloeilampjes , dat worden ledjes..

Afbeelding

Afbeelding


Re: CD 85 Marantz

Geplaatst: sep 24, ’18, 21:02
door jansen2810
Is het erg veel werk uit te leggen wat het verschil is met de 880? Zitten daar ook zoveel slechte elco’s in?

Re: CD 85 Marantz

Geplaatst: okt 2, ’18, 11:47
door bramjacobse

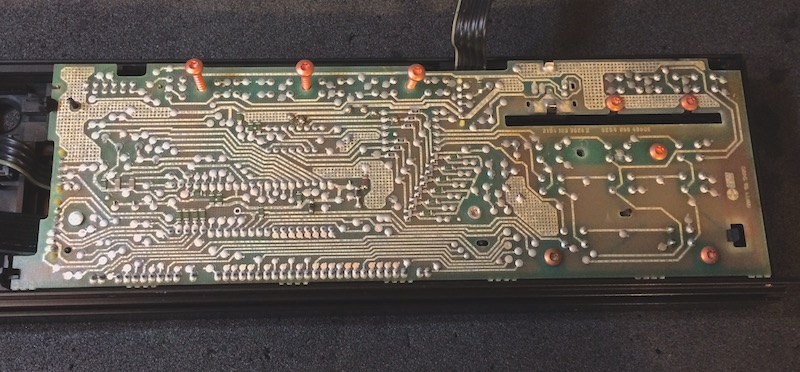

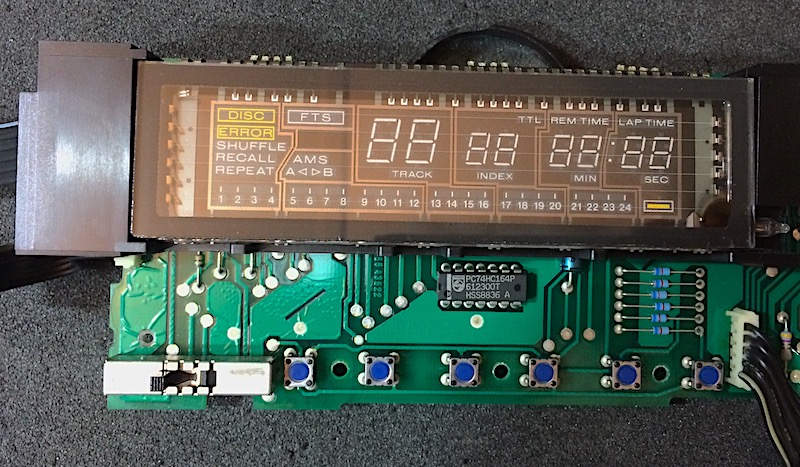

Zo maar eens begin gemaakt met het frontpaneel

Afbeelding

Afbeelding

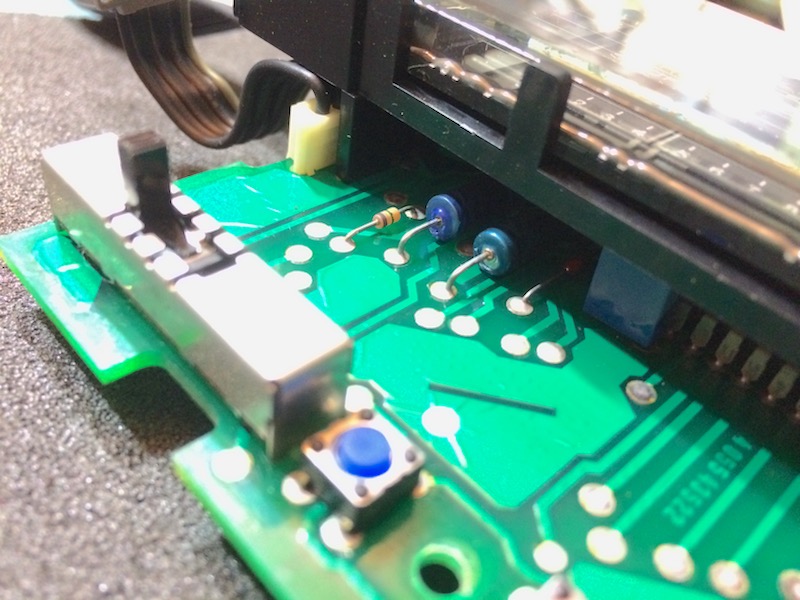

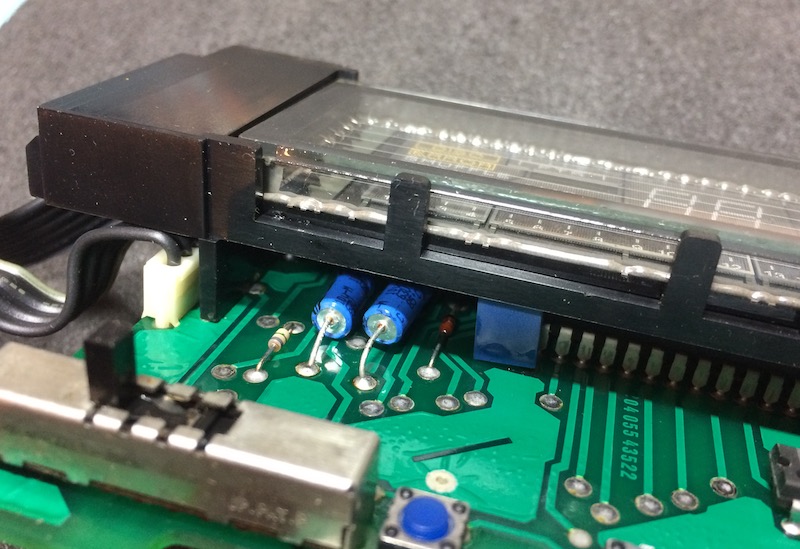

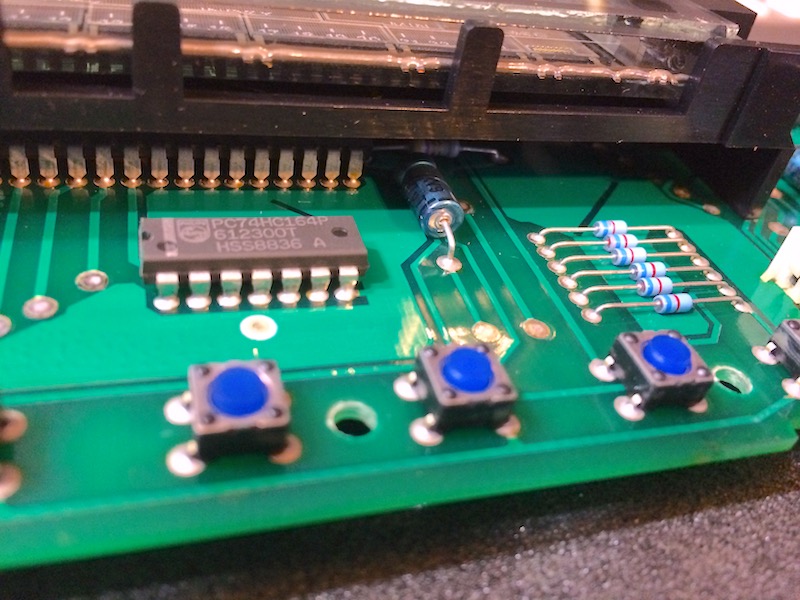

Opzoek naar blauwe taxiaaltje,
die kan ik er wel uitkrijgen zonder het display van de print te moet afhalen

Afbeelding

Afbeelding

De nieuwe C’tjes

Afbeelding


Re: CD 85 Marantz

Geplaatst: okt 2, ’18, 11:50
door bramjacobse

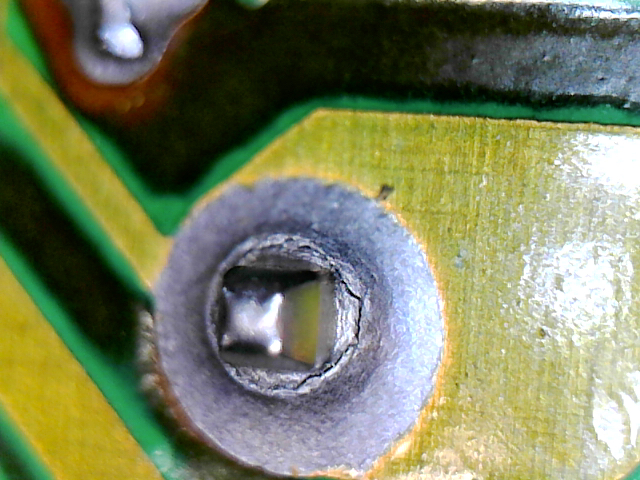

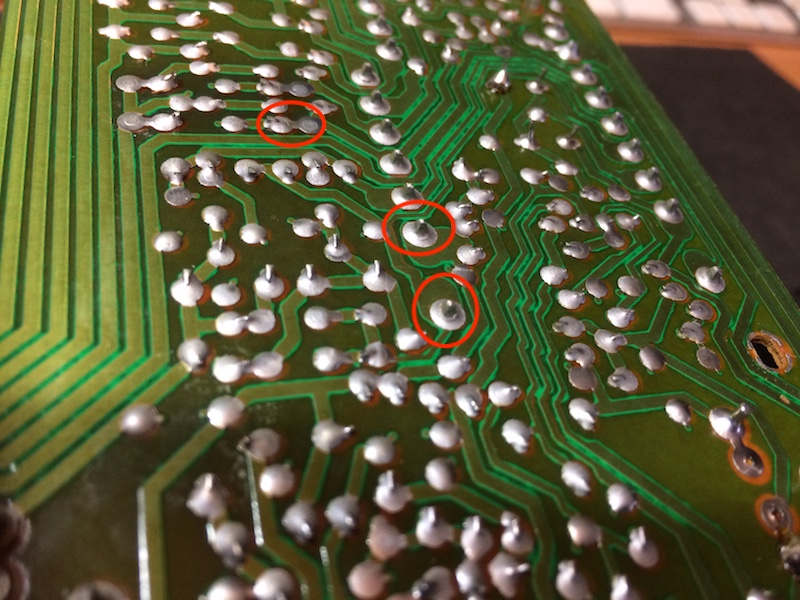

De voeding print…Aai droge solderingen,

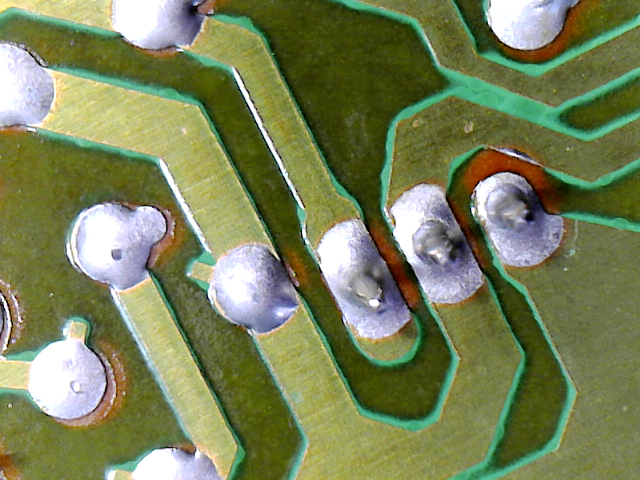

opnieuw solderen en elco’s vervangen…AfbeeldingSolderingen bij de DiodesAfbeelding

Spanning stabilisator losje in tin

Afbeelding

Aansluiting van de powersupply naar hoofd printplaat

Afbeelding

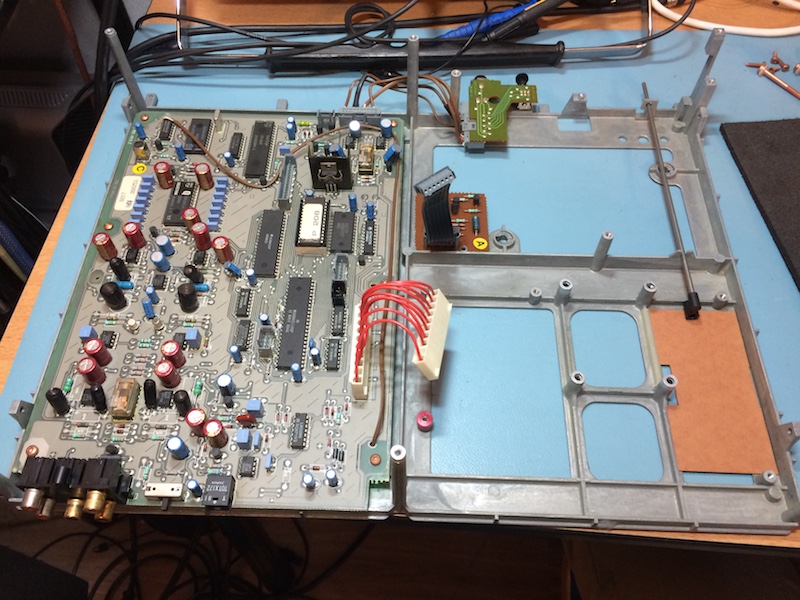

Werk in uitvoering

Afbeelding


Re: CD 85 Marantz

Geplaatst: okt 2, ’18, 11:55
door bramjacobse

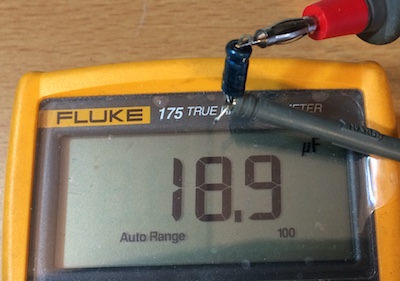

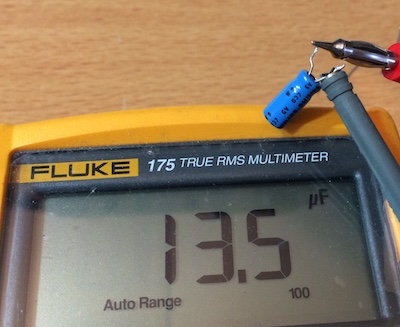

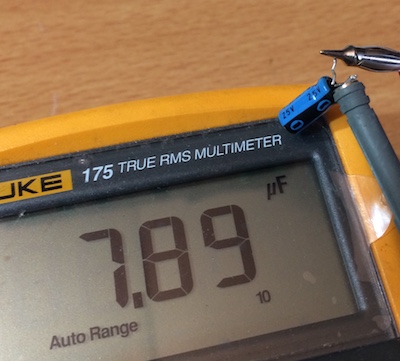

Hoe slecht zijn die axiaal en radiaal 47 uF’jes dan ..?! oogst uit de voeding en display print…

Afbeelding

Afbeelding

Afbeelding


Re: CD 85 Marantz

Geplaatst: okt 2, ’18, 15:30
door Jeroen
Zo te zien zijn die nog prima!
Echt originele philips Elco’s, die zorgen voor het “warme geluid”En dat frame komt me bekend voor.. alleen de mijne was krom

Re: CD 85 Marantz

Geplaatst: okt 2, ’18, 16:13
door bramjacobse
En dat frame komt me bekend voor.. alleen de mijne was krom

Ik heb nog een frame van een CD80 , dat is volgens mij hetzelfde, Interesse..?


Re: CD 85 Marantz

Geplaatst: okt 2, ’18, 17:08
door bramjacobse

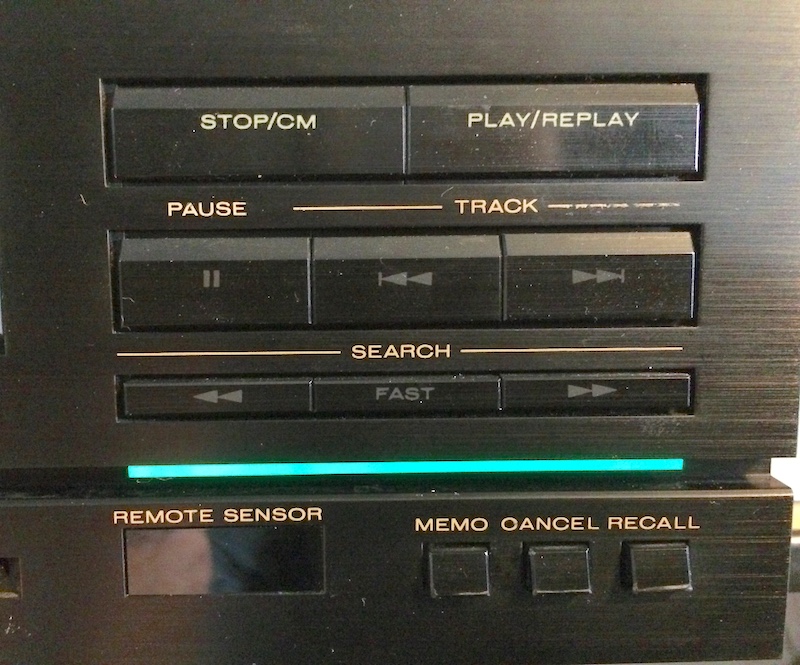

Lampjes vervangen door twee turquise leds…

Afbeelding


Re: CD 85 Marantz

Geplaatst: okt 2, ’18, 17:55
door mae
En dat frame komt me bekend voor.. alleen de mijne was krom

En ik maar denken dat Apple zijn telefoons bij Foxconn liet maken. Stiekum toch al die jaren bij Marantz


Re: CD 85 Marantz

Geplaatst: okt 2, ’18, 18:17
door Hoewie Loewie
Zeer leerzaam allemaal weer Bram. Mooi ook die detailfoto’s om zo slechte soldeerverbindingen te kunnen onderkennen. Ik leer elke dag weer bij. Bedankt.

Re: CD 85 Marantz

Geplaatst: okt 3, ’18, 18:11
door bramjacobse

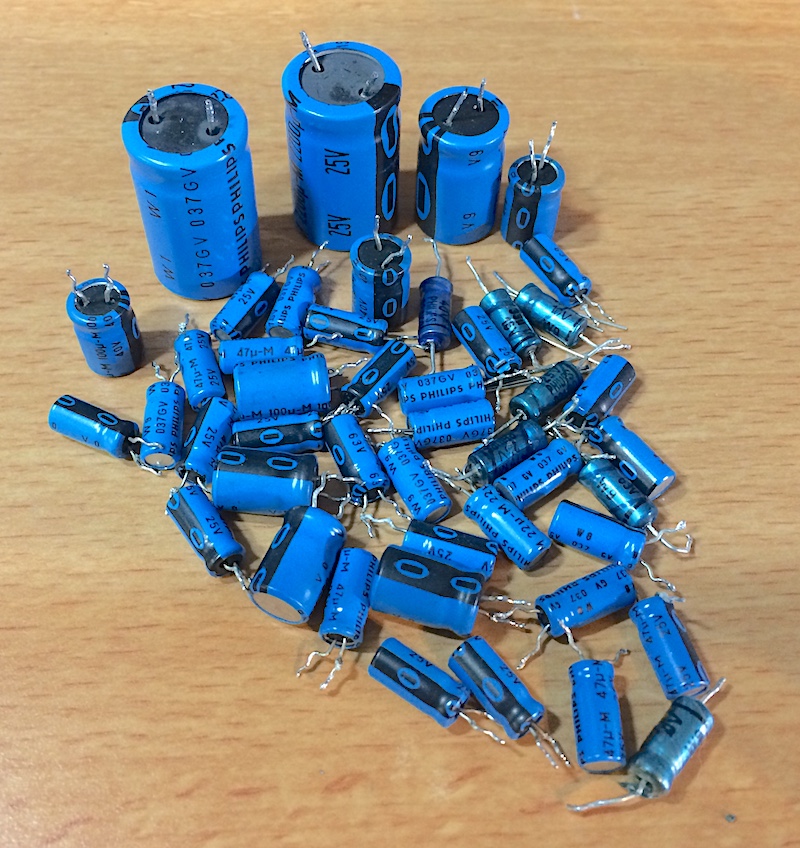

De slechte c’tjes , best wel een partij

Afbeelding

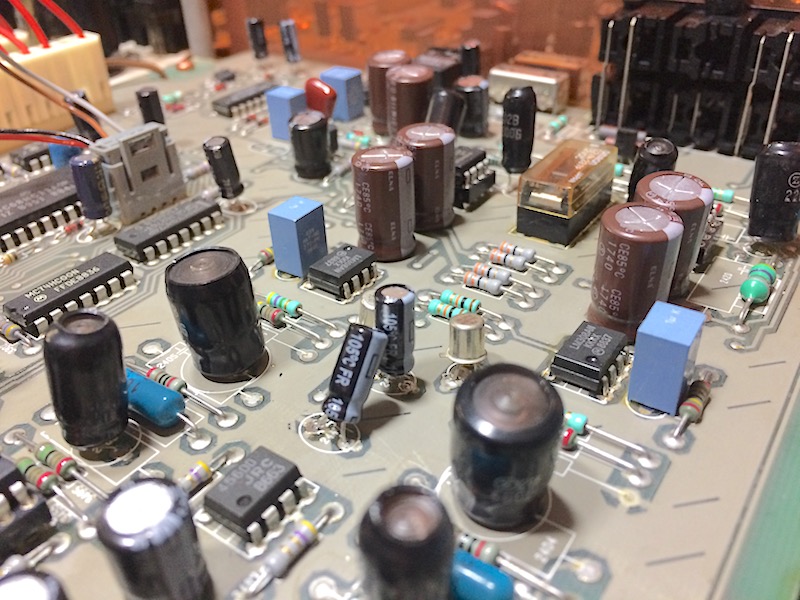

Nadat de oude zorgvuldig zijn gedesoldeerd uit de doorgemetaliseerde print, de nieuwe geplaatst

Afbeelding


Re: CD 85 Marantz

Geplaatst: okt 3, ’18, 18:52
door jansen2810
Voor jou dus geen Vishay, Panasonic of Nichicon? Ik zie nieuwe Elna’s. Heb je slechte ervaringen met genoemde merken?

Re: CD 85 Marantz

Geplaatst: okt 3, ’18, 19:10
door bramjacobse
Voor jou dus geen Vishay, Panasonic of Nichicon? Ik zie nieuwe Elna’s. Heb je slechte ervaringen met genoemde merken?

De Elna’s Cerafine heb ik vervangen voor Elna Silmic-2, de rest o.a Panasonic , Vishay en Nichicon.
Ik heb geen slecht ervaringen met genoemde merken…in tegendeel..


Re: CD 85 Marantz

Geplaatst: okt 3, ’18, 20:00
door bramjacobse

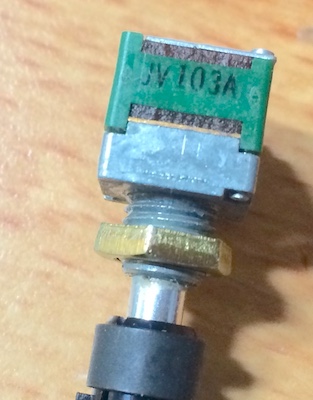

Hmmm, defecte potmeter ..
1 kant werkt nietAfbeeldingDat is een handig topic…klikklak

Re: CD 85 Marantz

Geplaatst: okt 5, ’18, 12:19
door Remi
Elna Silmic II gebruik ik ook
